O Que São as Famílias BIM?

Introdução às Famílias BIM

As famílias BIM são componentes fundamentais dentro do universo do Building Information Modeling (BIM). Elas constituem os elementos paramétricos que representam objetos de construção, como portas, janelas, mobiliário, equipamentos e sistemas estruturais, em modelos digitais tridimensionais. O uso correto das famílias BIM é imprescindível para garantir a precisão, eficiência e interoperabilidade dos projetos arquitetônicos, estruturais e de instalações prediais.

Este artigo aborda o conceito, tipos, padronização e vantagens das famílias BIM, além de apresentar orientações práticas para arquitetos e engenheiros aplicarem esse recurso de forma eficiente em seus projetos, de acordo com as normas técnicas brasileiras.

Conceito e Estrutura das Famílias BIM

“Família BIM é um conjunto de elementos paramétricos que compartilham propriedades e comportamentos semelhantes, permitindo a criação de instâncias específicas em modelos digitais.” – conforme definição do BIM Fórum Brasil.

Na prática, uma família BIM é composta por três níveis principais: tipos, instâncias e parâmetros. O nível de tipo determina propriedades comuns a todos os objetos daquela família — por exemplo, uma porta padrão de 0,80m x 2,10m. Já as instâncias são as ocorrências específicas inseridas no projeto, que podem ter parâmetros ajustados, como o acabamento ou a cor.

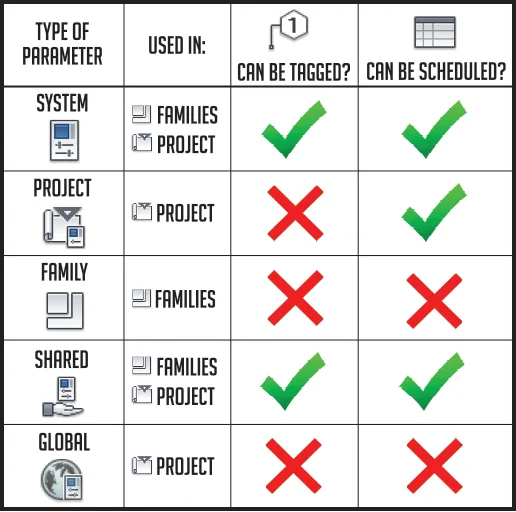

Os parâmetros podem ser de diferentes tipos: de dimensão (largura, altura, profundidade), de material, visibilidade ou até mesmo funcionais (como abertura de porta ou rotação de uma janela). Essa estrutura paramétrica permite que o mesmo modelo seja adaptado para múltiplas situações sem a necessidade de criar novos objetos do zero.

Tipos de Famílias BIM e Suas Aplicações

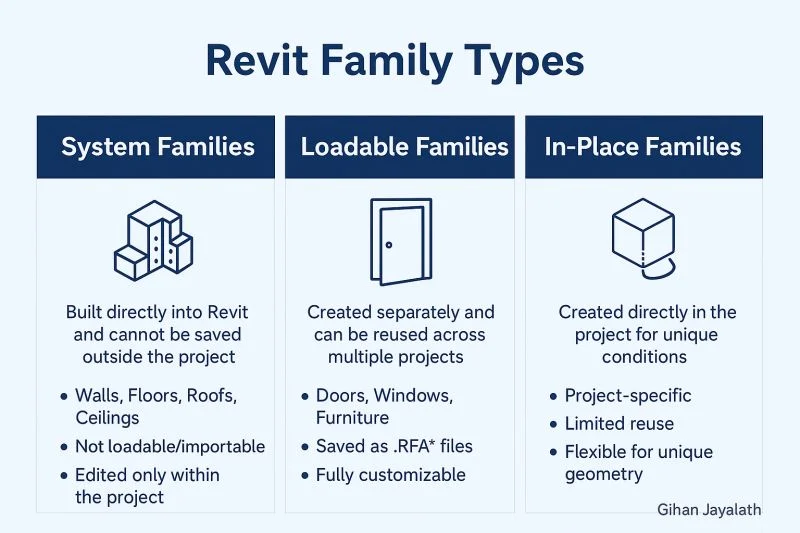

As famílias BIM podem ser classificadas em três categorias principais conforme o software Revit, padrão no mercado brasileiro:

• Famílias de Sistema: elementos integrados ao software, como paredes, pisos, telhados e lajes, que possuem características construtivas específicas e são utilizadas para composição arquitetônica.
• Famílias Carregáveis: objetos paramétricos importados ou criados pelo usuário, como portas, janelas, equipamentos e mobílias. São armazenadas externamente e carregadas no projeto conforme a necessidade.
• Famílias In-Place: famílias criadas diretamente dentro do modelo, geralmente para elementos únicos ou personalizados, como uma escada especial ou um detalhe estrutural exclusivo.

Cada tipo tem sua aplicação estratégica no projeto. Famílias carregáveis são as mais comuns para arquitetura, pois facilitam a reutilização e padronização, enquanto as in-place demandam maior atenção e são indicadas para itens que não se repetem.

Padronização e Normas ABNT Relacionadas

Para garantir a qualidade e interoperabilidade das famílias BIM, é imprescindível seguir normas nacionais e internacionais. No Brasil, a ABNT NBR ISO 19650 estabelece diretrizes para a gestão da informação em projetos BIM, incluindo aspectos relacionados a famílias e objetos digitais.

Além disso, recomenda-se seguir a ABNT NBR 15.575 para desempenho de edificações, garantindo que os parâmetros das famílias BIM reflitam as exigências técnicas de conforto térmico, acústico e estrutural. Outra norma importante é a ABNT NBR 16.280, que aborda reformas em edificações, onde famílias BIM atualizadas auxiliam no planejamento preciso das intervenções.

O uso de bibliotecas padronizadas, como as disponibilizadas por fabricantes certificados e associações técnicas, também contribui para a confiabilidade dos projetos e para a redução de erros em obra.

Vantagens do Uso das Famílias BIM no Projeto

O emprego adequado das famílias BIM traz múltiplos benefícios para o ciclo de vida da edificação. Primeiramente, há uma significativa redução de erros e retrabalhos, pois os objetos paramétricos permitem simulações precisas e detecção antecipada de conflitos (clash detection) entre disciplinas.

Além disso, as famílias BIM facilitam o gerenciamento de custos e orçamentos, uma vez que os parâmetros podem estar vinculados a tabelas de materiais e insumos, facilitando o levantamento quantitativo automático. Isso torna o processo mais ágil e confiável em relação aos métodos tradicionais.

Outro benefício relevante é a facilidade na manutenção e operação da edificação. Ao final do projeto, as famílias BIM contêm informações técnicas detalhadas, como garantias, manuais e especificações, que auxiliam o gestor predial durante a vida útil do edifício.

Comparação: Famílias BIM Nativas x Customizadas

Critério	Famílias Nativas	Famílias Customizadas
Origem	Fornecidas pelo software BIM (ex: Revit)	Criadas pelo usuário ou adquiridas de fornecedores
Flexibilidade Paramétrica	Limitada, parâmetros básicos	Alta, parâmetros ajustáveis conforme necessidade
Precisão e Detalhamento	Moderada, uso geral	Alta, detalhamento técnico específico
Padronização	Uniforme, mas genérica	Personalizada para normas e projetos específicos
Custo	Gratuito com o software	Variável, pode incluir custos de desenvolvimento ou aquisição (R$ 500 a R$ 5.000 por família complexa)
Tempo de Implementação	Imediato	Demandam tempo para criação e validação

Dicas para Gerenciamento Eficiente das Famílias BIM

Para maximizar os benefícios do BIM, recomenda-se que os profissionais adotem uma gestão criteriosa das famílias. Primeiramente, mantenha uma biblioteca centralizada e atualizada, evitando duplicidades e garantindo que todos os envolvidos utilizem os mesmos parâmetros e versões.

Além disso, invista na capacitação da equipe para criação e modificação de famílias customizadas, alinhando-as às normas técnicas brasileiras e às necessidades específicas do projeto. Arquitetos renomados, como Paulo Mendes da Rocha, já enfatizam a importância da precisão digital para a qualidade construtiva.

Por fim, utilize softwares complementares para auditoria e validação das famílias, garantindo que as informações estejam corretas e compatíveis entre as disciplinas. Essa prática reduz riscos e custos durante a execução da obra.
