Corrigir uma tubulação errada depois da parede fechada custa muito mais do que acertá-la no papel. É por isso que a planta baixa hidráulica é um dos projetos complementares que menos se pode ignorar.
O que é, exatamente? É a representação gráfica, em vista superior, de todos os sistemas de água fria, água quente, esgoto sanitário e drenagem pluvial de um edifício.
Ela pertence ao projeto hidrossanitário — o conjunto que inclui também isométricos (diagramas em perspectiva dos ramais), memorial descritivo e planilha de materiais.
Neste guia você vai entender o que cada linha e símbolo significam, quais normas ABNT regem o projeto, como ler uma planta hidráulica mesmo sem formação técnica, como elaborá-la passo a passo e quais erros evitar.
O Que É a Planta Baixa Hidráulica e Por Que Ela Existe
Pense na planta hidráulica como o "mapa do metrô" das instalações: cada linha representa um ramal (trecho de tubulação) e cada cor indica o sistema — água fria, água quente, esgoto ou pluvial.
Sem esse mapa, o encanador trabalha no improviso. O resultado são tubulações mais longas que o necessário — mais material e mais perda de pressão.
Interferências com a estrutura e com a elétrica são outro risco — responsável por boa parte dos retrabalhos em alvenaria.
A planta hidráulica faz parte dos projetos complementares: elétrico, estrutural, climatização e hidrossanitário.
Para entender como esses documentos se organizam, veja nosso artigo sobre documentação técnica de projetos de arquitetura.
Os Quatro Sistemas Que a Planta Hidráulica Representa
Uma planta hidrossanitária completa contém, na maioria das obras residenciais, quatro subsistemas distintos — cada um com sua lógica de traçado e suas normas.
1. Água fria
É o sistema mais extenso. Parte do reservatório inferior (cisternas) ou da rede pública, sobe ao reservatório superior (caixa-d'água) e desce por gravidade até os pontos de consumo.
O dimensionamento segue a ABNT NBR 5626. Nas pranchas, os ramais aparecem em linha contínua azul ou com a sigla "AF".
2. Água quente
Pode ser centralizada (aquecedor a gás, boiler solar, caldeira) ou individual (chuveiro elétrico). Os ramais seguem traçado paralelo ao de fria, chegando a banheiros, cozinha e área de serviço.
São representados em linha vermelha ou com a sigla "AQ". O dimensionamento é regido pela NBR 5626, que na edição de 2020 passou a abranger também a água quente, antes tratada em norma separada.
3. Esgoto sanitário
Coleta os efluentes de vasos, ralos, pias e tanques e os conduz por gravidade até a rede pública ou fossa séptica. A declividade mínima é 2% para tubulações com DN ≤ 75 mm e 1% para DN ≥ 100 mm (NBR 8160).
Sem esse declive, o esgoto não escoa e entope. A norma de referência é a ABNT NBR 8160. No desenho, as linhas aparecem em tracejado marrom ou cinza.
4. Águas pluviais
Trata da coleta da chuva sobre telhados, lajes e áreas descobertas. Calhas, condutores verticais (tubos de queda) e ramais horizontais compõem esse subsistema, em geral representados com a sigla "AP".
A referência tradicional é a ABNT NBR 10844, mas seu status no catálogo da ABNT está como cancelada — confirme com a concessionária e a prefeitura qual critério adotar.
É comum que profissionais confundam esgoto sanitário com pluvial e os conectem — o que é proibido e pode resultar em refluxo de odores.
Regra de ouro: esgoto sanitário e águas pluviais nunca se misturam na mesma tubulação. São redes independentes até o ponto de lançamento na rede pública separadora.
A ligação cruzada é irregularidade grave e pode gerar multa da concessionária.
Simbologia: Como Decifrar os Símbolos da Planta Hidráulica
A simbologia hidrossanitária é relativamente padronizada no Brasil, embora cada escritório possa usar variações. A coluna "Glifo" da tabela abaixo mostra como cada elemento costuma aparecer no desenho.
Memorize os principais e você vai conseguir ler qualquer projeto.
| Glifo | Símbolo / Convenção | O que representa | Sistema |
|---|---|---|---|
| Linha contínua azul (ou sigla AF) | Ramal de água fria | Água fria | |
| Linha contínua vermelha (ou sigla AQ) | Ramal de água quente | Água quente | |
| Linha tracejada marrom ou cinza | Ramal de esgoto sanitário | Esgoto | |
| Sigla AP (a cor varia por escritório) | Ramal de água pluvial | Pluvial | |
| Círculo com seta/cruz central | Ponto de consumo (torneira, chuveiro) | AF / AQ | |
| Quadrado com sigla CI | Caixa de inspeção de esgoto | Esgoto | |
| Quadrado com sigla CG | Caixa de gordura (saída da cozinha) | Esgoto | |
| Retângulo duplo | Reservatório (inferior ou superior) | AF | |
| Círculo com R ou Ra | Ralo (sifonado ou simples) | Esgoto / Pluvial | |
| Sigla Ø + número | Diâmetro nominal da tubulação em mm | Todos |
Leia também: Planta Baixa: o que é e como ler qualquer projeto arquitetônico
Como Ler uma Planta Hidráulica: Guia Rápido para Não-Especialistas
Recebeu uma prancha hidráulica e não sabe por onde começar? Siga esta sequência e você vai entender o essencial em poucos minutos.
- Leia a legenda primeiro. Antes de olhar para as linhas, decore as convenções de cor e de tipo de linha usadas naquele projeto. Cada escritório pode usar variações da simbologia padrão.
- Identifique a entrada d'água. Procure onde a rede pública chega ao lote (ponto de alimentação) e rastreie o caminho até o reservatório inferior e depois ao superior.
- Siga os ramais de distribuição. A partir do reservatório superior, as linhas descem até os ambientes molhados. Identifique quais cômodos são atendidos por cada ramal.
- Localize as caixas de inspeção. Elas marcam onde o esgoto muda de direção ou de seção. Todo trecho de esgoto deve ter acesso para manutenção — se não aparecer CI no desenho, é sinal de alerta.

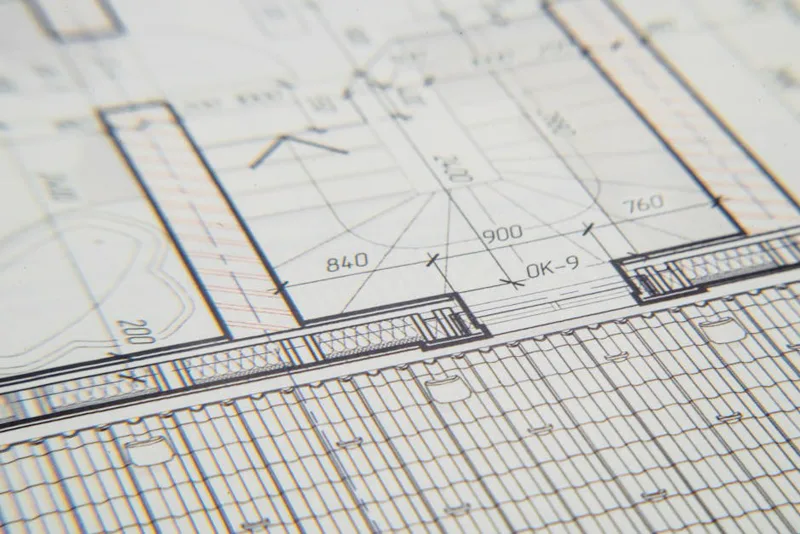

- Confira as cotas e diâmetros. Os números ao longo das linhas indicam o diâmetro da tubulação (ex.: "Ø 50") e, no esgoto, o caimento percentual (ex.: "i=2%"). Esses dados definem a capacidade do sistema.
Como Fazer uma Planta Hidráulica: Passo a Passo
Elaborar o projeto hidrossanitário exige conhecimento técnico e responsabilidade técnica obrigatória: engenheiro civil com ART ou arquiteto com RRT.
A seguir, o fluxo completo de elaboração.
Passo 1 — Levantamento dos ambientes molhados
Liste todos os cômodos com instalações hídricas: banheiros, lavabos, cozinha, área de serviço, garagem e jardim.
Para cada ambiente, anote os pontos de consumo (torneiras, chuveiros, vasos, máquinas) e os pontos de esgoto (ralos, saídas).
Passo 2 — Traçado sobre a planta arquitetônica

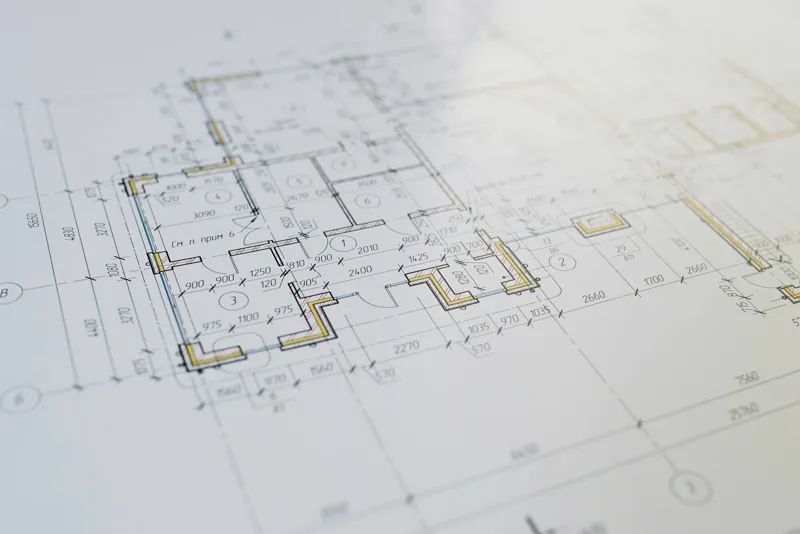

A planta hidráulica é sempre elaborada sobre a planta baixa arquitetônica — em camada sobreposta (CAD ou BIM) ou em arquivo separado na mesma escala, geralmente 1:50 ou 1:100 para residências.
Trace os ramais buscando o menor percurso possível, evitando cruzar vigas e pilares.
Passo 3 — Dimensionamento das tubulações
Para água fria e quente, o cálculo usa o método dos pesos relativos (método de Hunter). Cada aparelho recebe um peso adimensional conforme sua demanda.
O vaso com válvula de descarga, por exemplo, pesa muito mais que uma torneira de lavatório.
Somam-se os pesos de todos os aparelhos do trecho e aplica-se a fórmula da vazão provável (Q = 0,3 × √Σpesos, em l/s); o resultado define o diâmetro do ramal pelas tabelas da NBR 5626.
Para o esgoto, o critério principal é o diâmetro mínimo por tipo de aparelho: o vaso sanitário pede DN 100 mm de referência (a NBR 8160 admite redução a DN 75 por cálculo).
Ralos de banheiro e pias domésticas costumam usar DN 50 mm, embora a norma aceite DN 40 mm para ralos secos e lavatórios.
Passo 4 — Dimensionamento do reservatório
O consumo per capita residencial usual fica entre 150 e 200 litros por habitante por dia. Adotando 200 l/hab.dia para 4 moradores, o reservatório guarda ao menos 800 litros.
Esse volume cobre cerca de 24 horas sem abastecimento da rede — o mínimo recomendado pela NBR 5626.
O reservatório inferior (cisterna) geralmente guarda o dobro dessa capacidade.
Passo 5 — Ventilação do sistema de esgoto
Pouco discutido, mas crítico: sem ventilação adequada, os sifões "sugam" e deixam entrar o odor do esgoto na edificação.
A NBR 8160 exige ventilação em todo ramal — seja por tubo independente que sobe acima do telhado, seja por válvulas de admissão de ar (VAA) homologadas no ramal.
Passo 6 — Compatibilização e emissão da ART/RRT
Confronte o projeto hidrossanitário com o estrutural (para não furar laje em local proibido) e com o elétrico (para manter distâncias mínimas entre tubulações e condutores).
Só então emita a documentação legal. Obras sem ART ou RRT não são aprovadas na prefeitura nem têm a ligação de água e esgoto autorizada pela concessionária.
Leia também: Como fazer planta baixa no AutoCAD — do zero ao layout final
Normas ABNT para Projetos Hidrossanitários
Conhecer as normas não é opcional — é o que separa um projeto aprovável de um reprovado. As três principais são:
- ABNT NBR 5626 — Sistemas prediais de água fria e quente: define pressões mínimas e máximas nos pontos de consumo, vazões de projeto, velocidades máximas nas tubulações (3 m/s para água fria) e critérios para reservatórios. Esta norma passou por revisão e abrange agora também a água quente, antes regulada separadamente.
- ABNT NBR 8160 — Sistemas prediais de esgoto sanitário: determina diâmetros mínimos por aparelho, caimentos, distância máxima entre dispositivos de inspeção (até 25 m) e requisitos de ventilação.
- ABNT NBR 10844 — Instalações prediais de águas pluviais: orienta o dimensionamento de calhas, condutores e áreas de captação. Atenção: a norma consta como cancelada no catálogo da ABNT, então valide o critério com a concessionária e a prefeitura.
Antes de citar uma norma em laudo ou projeto, verifique sempre a edição vigente no catálogo da ABNT.
Esses documentos passam por revisão periódica — apoiar-se em uma edição desatualizada pode gerar questionamentos em laudos e aprovações.
Erros Comuns na Planta Hidráulica e Como Evitá-los
A maioria dos problemas de obra com hidráulica vem de falhas no projeto, não na execução. Esses são os mais recorrentes:
- Caimento insuficiente no esgoto. Menos de 1% em tubos de DN 100 mm (ou 2% até DN 75 mm) causa entupimentos recorrentes. No projeto, cote sempre o caimento explicitamente — não deixe para o encanador decidir na obra.
- Ausência de caixa de inspeção. Trechos longos sem acesso para manutenção são uma bomba-relógio. A NBR 8160 limita a distância máxima entre dispositivos de inspeção a 25 m.
- Cruzamento entre esgoto e água potável. Mesmo em camadas diferentes, a tubulação de esgoto deve passar sempre abaixo da de água, com afastamento que impeça contaminação em caso de vazamento. Cheque o afastamento exigido pela concessionária local.
- Falta de ventilação nos ramais de esgoto. Resulta em odores constantes e sifões com perda de vedação hídrica. Projete o tubo de ventilação junto com o ramal de esgoto desde o início.
- Reservatório subdimensionado. Calcular pela área do imóvel em vez do número de moradores é o erro mais comum. Use o critério per capita da NBR 5626 (200 l/hab/dia).
- Não compatibilizar com o estrutural. Furar uma viga protendida para passar tubulação pode comprometer a integridade estrutural do edifício. A compatibilização BIM ou manual é inegociável antes da execução.
Leia também: Planta baixa humanizada: o que é e como ela melhora a apresentação do projeto
