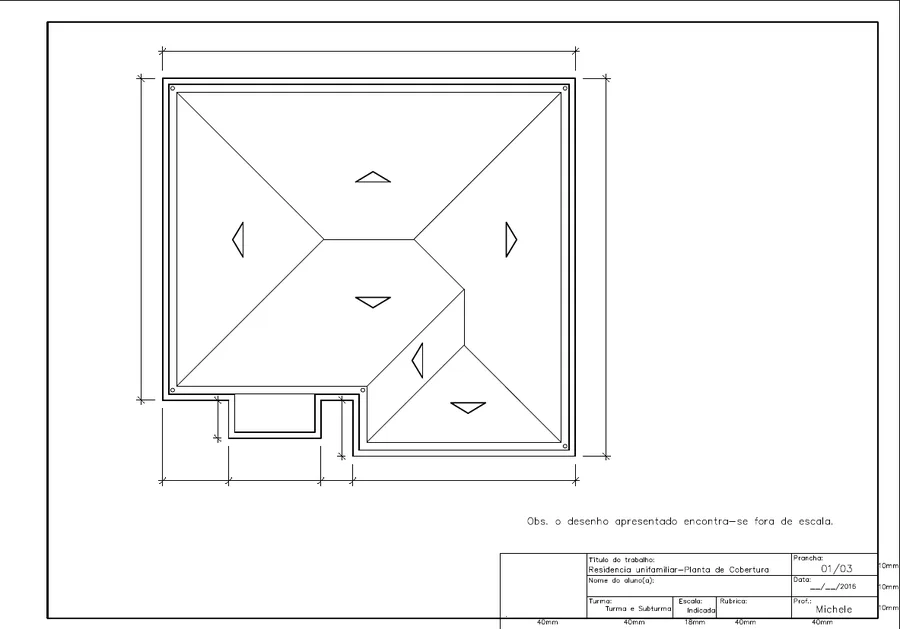

A planta de cobertura mostra como a edificação recebe, conduz e descarta a água, além de registrar geometria, níveis, inclinações, materiais e interferências. Ela deve permitir que outra pessoa entenda as águas do telhado, calhas, ralos, condutores, rufos, cumeeiras, platibandas e acessos sem adivinhar.
O que precisa aparecer
| Grupo | Informações |
|---|---|
| Geometria | Contorno, beirais, platibandas, cumeeiras, espigões, rincões e juntas |
| Água | Setas de caimento, calhas, ralos, condutores, extravasores e destino |
| Níveis | Cotas altimétricas, pontos altos e baixos, desníveis e inclinações |

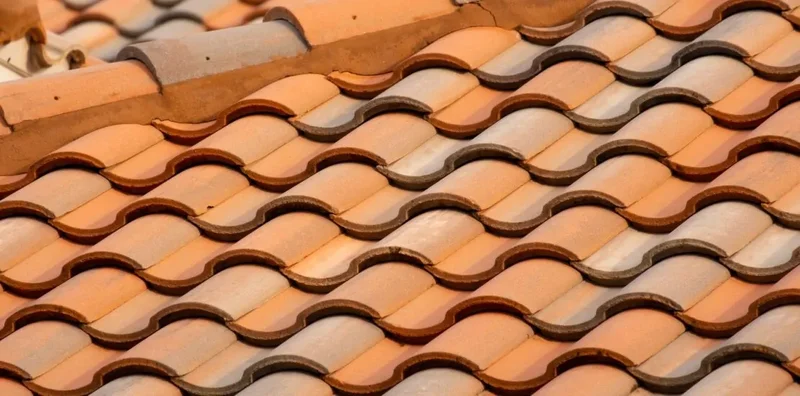

| Materiais | Tipo de telha, membrana, isolamento, proteção e acabamento |
| Equipamentos | Caixas d’água, painéis, condensadoras, exaustão, antenas e bases |
| Acesso e segurança | Escadas, passarelas, alçapões, guarda-corpos e pontos de manutenção |
Método para desenhar
- Parta do perímetro e dos níveis da edificação.
- Defina sistema de cobertura e faixas de inclinação do fabricante.
- Posicione pontos altos e baixos.
- Divida as águas e desenhe encontros.
- Dimensione drenagem com o projetista responsável.
- Coordene equipamentos e percursos de manutenção.
- Produza cortes pelos encontros críticos.
- Revise compatibilidade com fachada, estrutura e instalações.
Águas, espigões e rincões
“Água” é cada plano inclinado que conduz chuva. Espigão é a linha saliente entre planos; rincão é a linha côncava que concentra água e exige atenção especial. Cumeeira normalmente ocupa encontro superior.
Em coberturas planas, o raciocínio continua: existem caimentos, bacias de contribuição, ralos e pontos de emergência.
Inclinação
Não existe uma inclinação universal. O valor depende do produto, comprimento da água, sobreposição, exposição ao vento, sistema de fixação e garantia do fabricante.
Indique a inclinação em porcentagem ou outra convenção adotada e assegure coerência entre planta, corte, estrutura e especificação.
Drenagem e extravasão
Ralos e condutores devem ser dimensionados a partir de chuva de projeto, área de contribuição e configuração do sistema. Preveja caminho de emergência quando um ponto entupir.
Extravasores visíveis podem revelar falha antes que a água invada o interior. Coordene descida de condutores com fachadas, estrutura e redes enterradas.
Compatibilização de equipamentos
Painéis solares, condensadoras e reservatórios criam cargas, sombras, perfurações e demanda de acesso. Não posicione equipamento sobre rincões, ralos ou faixas necessárias à manutenção.
Bases e passagens devem ser detalhadas sem interromper impermeabilização.
Pranchas e detalhes complementares
- cortes de beiral e platibanda;
- cumeeira, espigão, rincão e encontro com parede;
- ralo, calha, condutor e extravasor;
- juntas e transições de material;
- bases de equipamentos;
- acesso e segurança para manutenção;
- quadro de materiais e inclinações.
Checklist final
- Todas as superfícies têm destino de água?
- As inclinações são compatíveis com o sistema?
- Rincões e encontros possuem detalhe?
- Há redundância para entupimento?
- Equipamentos podem ser mantidos com segurança?
- Planta e cortes têm os mesmos níveis?
- Estrutura, fachada e hidráulica estão compatibilizadas?
