O Que É Laje Nervurada? Anatomia e Princípios Estruturais
A laje nervurada, também conhecida como laje alveolar ou laje caixão perdido, consiste em uma estrutura de concreto armado ou protendido caracterizada por nervuras (vigas de pequena seção) dispostas em uma ou duas direções, que se interligam na parte inferior da laje. Entre essas nervuras, podem ser formados vazios, preenchidos com elementos como blocos de EPS, blocos cerâmicos, formas plásticas recuperáveis ou deixados vazios, formando câmaras de ar que contribuem para a redução de peso.

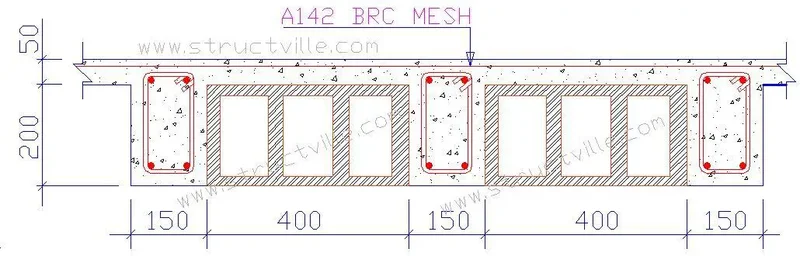

A Estrutura Básica
A estrutura de uma laje nervurada compreende:
- Nervuras: São as vigas que compõem a estrutura resistente da laje. Elas são responsáveis por transmitir as cargas para os pilares. Podem ser unidirecionais ou bidirecionais.
- Mesa de Compressão: É a camada superior de concreto que funciona como a zona comprimida da laje, distribuindo as cargas uniformemente sobre as nervuras.
- Elementos de Enchimento (Caixões): Podem ser blocos de EPS (poliestireno expandido), blocos cerâmicos, ou formas plásticas (cubetas) que criam os vazios. Sua principal função é reduzir o peso próprio da laje e otimizar o consumo de concreto, sem contribuir significativamente para a resistência estrutural (exceto em casos específicos de blocos cerâmicos que podem ter alguma contribuição).
- Armaduras: Fios de aço que conferem resistência à tração e cisalhamento, essenciais para o concreto armado.
Princípios Estruturais
O funcionamento da laje nervurada baseia-se na otimização do uso de materiais. O concreto trabalha eficazmente na compressão, enquanto o aço é utilizado na tração. Em uma laje maciça, a região inferior da seção transversal tem baixas tensões e contribui pouco para a resistência, além de aumentar o peso da estrutura. A configuração nervurada remove esse material 'ineficiente', concentrando o concreto e o aço nas regiões de maior necessidade – nas nervuras, para resistir à flexão e cisalhamento, e na mesa de compressão, para distribuir cargas e resistir à compressão.
Essa configuração resulta em uma estrutura mais leve e eficiente, capaz de suportar grandes vãos com menor deflexão, além de reduzir o consumo de concreto e aço em comparação com uma laje maciça de...
Essa configuração resulta em uma estrutura mais leve e eficiente, capaz de suportar grandes vãos com menor deflexão, além de reduzir o consumo de concreto e aço em comparação com uma laje maciça de mesma dimensão. Essa eficiência estrutural é fundamental para projetos que requerem espaços livres, de grandes dimensões e menor peso total.
Vantagens Incomparáveis da Laje Nervurada para Grandes Vãos
A popularidade da laje nervurada decorre de suas vantagens específicas em projetos de grandes vãos, onde sistemas tradicionais se mostram inviáveis ou excessivamente onerosos. A sua geometria otimizada permite suportar cargas elevadas, com deflexões controladas, facilitando a eliminação de pilares intermediários e promovendo ambientes mais amplos e flexíveis.
Leia também: Laje Com Isopor Vantagens Aplicacoes E Curiosidades Na Arquitetura
1. Vencimento de Grandes Vãos
A principal vantagem reside na geometria eficiente das nervuras, que permite à laje suportar cargas elevadas e vãos superiores a 6 metros, podendo atingir 15 a 20 metros ou mais com a utilização de protensão. Isso possibilita uma liberdade arquitetônica significativa, promovendo ambientes desobstruídos e maior flexibilidade na disposição dos espaços internos.
2. Economia de Materiais
Ao remover o concreto em regiões de baixa tensão, a laje nervurada diminui o volume de material utilizado, resultando em menor consumo de concreto e aço. Essa redução impacta positivamente na redução de peso, o que, por sua vez, diminui as cargas nas fundações e os custos de execução.
3. Redução do Peso Próprio
A leveza inerente à laje nervurada, devido aos vazios, é um fator crítico que permite a criação de grandes vãos. Menores pesos próprios resultam em menor esforço nas fundações, facilitando projetos de edifícios mais altos ou com maiores spans, além de reduzir os custos de fundação e estrutura.
- Menores cargas nos pilares e fundações.
- Possibilidade de reduzir as dimensões de outros elementos estruturais.
- Facilitação do transporte e montagem (no caso de elementos pré-fabricados).
4. Flexibilidade Arquitetônica
A possibilidade de criar espaços amplos e desobstruídos aumenta a flexibilidade de layout interno. Arquitetos podem planejar plantas livres, com maior liberdade na disposição de paredes, divisórias e instalações, além de facilitar futuras modificações sem comprometer a estabilidade estrutural. Essa característica é especialmente relevante para edifícios comerciais, escritórios e centros de convenções.
5. Melhora no Desempenho Térmico e Acústico
Os vazios criados pelos elementos de enchimento também podem atuar como câmaras de ar, melhorando o isolamento térmico e acústico do ambiente. Em regiões com variações de temperatura ou onde o controle de ruído é fundamental, essa propriedade oferece ganhos adicionais de conforto e eficiência energética.
6. Rapidez na Execução (com Formas Recuperáveis)
A utilização de formas plásticas recuperáveis (cubetas) na moldagem permite uma montagem mais rápida e uma concretagem eficiente, contribuindo para a redução do cronograma de obra. Essa técnica também favorece a padronização do processo construtivo.
7. Integração de Instalações
Os vazios entre nervuras podem ser utilizados para passagem de instalações elétricas, hidráulicas e de ar condicionado, facilitando a integração dos sistemas e otimizando o uso do espaço interno, além de simplificar intervenções futuras.
Desafios e Considerações no Uso da Laje Nervurada
Apesar de suas vantagens, a laje nervurada apresenta desafios específicos. O projeto detalhado é fundamental, exigindo maior atenção na análise estrutural, na execução das fôrmas, na colocação de armaduras e na colocação dos elementos de enchimento, demandando mão de obra especializada.
Leia também: Telha Sanduiche A Solucao Inteligente Para Coberturas Modernas
1. Complexidade de Projeto e Cálculo
O projeto de lajes nervuradas requer cálculos mais complexos do que os de lajes maciças, considerando a interação entre nervuras, a mesa de compressão, os elementos de enchimento e as armaduras. A precisão na elaboração do projeto estrutural é imprescindível para garantir a segurança e eficiência da estrutura.
2. Exigência de Mão de Obra Especializada
A montagem das fôrmas, a colocação das nervuras e o posicionamento dos elementos de enchimento demandam maior precisão e qualificação da mão de obra, muitas vezes requerendo técnicas específicas para garantir a qualidade do produto final.
3. Acabamento Inferior
A superfície inferior da laje nervurada, com nervuras expostas e vazios, requer tratamento de acabamento adequado, como forros ou revestimentos, especialmente se a estética do concreto aparente não for desejada, o que pode impactar custos e prazos.
4. Maior Altura Estrutural
Para suportar grandes vãos, a altura total da laje nervurada, incluindo nervuras, tende a ser maior do que a de uma laje maciça para vãos menores. Embora seja mais leve, essa altura adicional pode influenciar o pé-direito do ambiente ou limitar o número de pavimentos em edifícios sujeitos a restrições de altura.
5. Custo Inicial das Fôrmas
O uso de formas plásticas recuperáveis (cubetas) implica em um custo inicial elevado, porém, esse investimento se dilui em obras de maior porte devido à possibilidade de reutilização. Para elementos de enchimento como EPS ou cerâmica, o custo do material deve ser considerado na análise de viabilidade econômica do projeto.
6. Concentração de Cargas Pontuais
A laje nervurada é adequada para suportar cargas distribuídas de forma eficiente. Quando há cargas pontuais elevadas, pode ser necessário reforçar as nervuras ou aumentar a espessura da mesa de compressão na área de aplicação para garantir a estabilidade estrutural.
