Um projeto que parecia perfeito volta reprovado da análise. Motivo: a rampa da entrada tinha 10% de inclinação. A NBR 9050 manda 8,33%. São só 1,67 ponto percentual a mais — e é o bastante para travar o alvará.
Esse erro custa caro porque parece besteira. A norma tem três faixas principais de inclinação mais duas exceções para reforma, dois corrimãos, patamares de descanso e detalhes que reprovam projeto inteiro.
Este guia entrega o cálculo passo a passo, a tabela oficial por desnível, uma calculadora que avisa se o seu projeto passa na prefeitura e os erros que mais derrubam alvará. Use o widget abaixo antes de ler.
Projeto reprovado na prefeitura por 1,67 ponto percentual
É um roteiro que se repete na análise de projeto. O arquiteto entrega um projeto comercial em terreno em aclive e resolve a rampa com 10% de inclinação, achando "tá perto dos 8,33%, ninguém vai medir".
A análise mede. Aquele 1,67 ponto percentual a mais vira exigência, a exigência vira reprovação e a reprovação trava o alvará — com o retrabalho voltando para a prancheta.
É por isso que a rampa é decisão de partido, e não de detalhe final: um número escolhido no estudo preliminar decide se a obra passa ou para.
A NBR 9050 não é sugestão. É norma de uso obrigatório citada no Decreto 5.296/2004 e na Lei Brasileira de Inclusão (13.146/2015). Reprova projeto, embarga obra e tranca habite-se.
O custo de fazer certo é zero. O custo de errar é a obra inteira. Por isso o cálculo correto da rampa é uma das primeiras decisões do projeto, não a última.
NBR 9050: a régua que vale no Brasil inteiro
A NBR 9050 é a norma da ABNT que define acessibilidade a edificações, mobiliário e equipamentos urbanos.
A edição em vigor é a NBR 9050:2015, atualizada pela Emenda 1 de 2020 — uma emenda que ajustou pontos específicos, não uma nova edição que substitua a anterior por inteiro.
Ela é a régua que une o país. Prefeituras, Corpo de Bombeiros e CAU usam a NBR 9050 como referência única — não importa se você está em Manaus ou em Porto Alegre, o critério é o mesmo.
Dentro do projeto arquitetônico, ela conversa com a NBR 13532, que define etapas de projeto de arquitetura. A acessibilidade entra desde o estudo preliminar, não no final.
Para rampas, a norma define quatro variáveis interligadas: inclinação, comprimento do lance, patamares e corrimãos. Errar uma derruba o conjunto.
Inclinação máxima: tabela por desnível
A NBR 9050 não dá um único número. Dá três faixas principais para projeto novo, mais duas exceções só para reforma. E a faixa depende do desnível que cada lance precisa vencer. Decorar essa tabela já economiza projetos.
| Inclinação | Desnível máximo do lance | Uso permitido |
|---|---|---|
| até 5% (1:20) | até 1,50m por lance, sem limite de segmentos | preferível em qualquer caso |
| até 6,25% (1:16) | até 1,00m por lance, sem limite de segmentos | público e residencial |
| até 8,33% (1:12) | até 0,80m por lance, patamar entre lances, máx. 15 segmentos | limite geral em uso público |
| até 10% (1:10) | segmentos de até 0,20m | só na adequação de edificação existente, esgotadas as faixas acima |
| até 12,5% (1:8) | segmentos de até 0,075m | só na adequação de edificação existente, esgotadas as faixas acima |
A Tabela 6 da NBR 9050:2015 impõe um teto de quantidade só na faixa mais inclinada: entre 6,25% e 8,33%, com segmentos de 0,80m, cabem no máximo 15 segmentos de rampa.
As faixas até 5% e até 6,25% são "sem limitação" de número de segmentos. Ou seja: só a rampa mais íngreme tem um teto de quantidade — a norma incentiva a inclinação suave.
Esse teto tem consequência direta no projeto: 15 segmentos de 0,80m vencem, no máximo, 12,0m de desnível a 8,33%. Passou de 12,0m, a rampa nessa faixa deixou de ser solução.
Nesse caso restam duas saídas: a rampa mais suave (até 5% ou 6,25%, sem limite de segmentos, porém bem mais longa) ou um elevador/plataforma elevatória.
O número de ouro é 8,33%. Lê-se "um metro de altura para cada doze de comprimento". Tudo acima disso só é aceito em situações específicas e nunca em projeto novo de uso público.

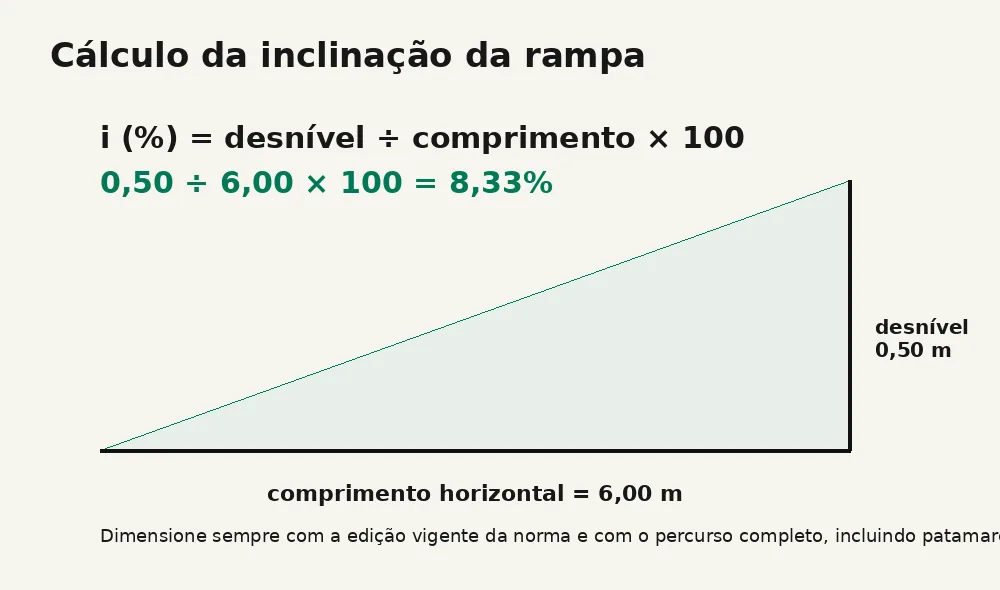

Para converter inclinação em decimal, divida o percentual por 100. Os 8,33% viram 0,0833. Esse é o número que entra na fórmula do comprimento.
A fórmula é elementar: comprimento horizontal = desnível ÷ inclinação decimal. Para 1 metro de altura na inclinação de 8,33%, o resultado é 12m. Daí vem a expressão popular "um para doze".
Não confunda comprimento horizontal com comprimento de rampa real. O comprimento de rampa real é a hipotenusa do triângulo, ligeiramente maior. Para projeto e medição em planta usa-se sempre o horizontal.
Quem trabalha com modelagem BIM já encontra essa regra parametrizada. Em projetos de circulação vertical, vale conferir também o nosso guia de como fazer escada no Revit, pois a lógica de patamares e desnível se repete.
Exemplo numérico: rampa de 90cm de desnível
Imagine que você precisa vencer um desnível de 0,90m entre a calçada e a soleira de uma loja de rua. O cálculo fica direto, mas tem uma pegadinha.
Inclinação: 8,33% (uso público). Comprimento horizontal total: 0,90 ÷ 0,0833 = 10,80m. A pegadinha: a 8,33% cada lance vence no máximo 0,80m, então 0,90m não cabe em um lance só.

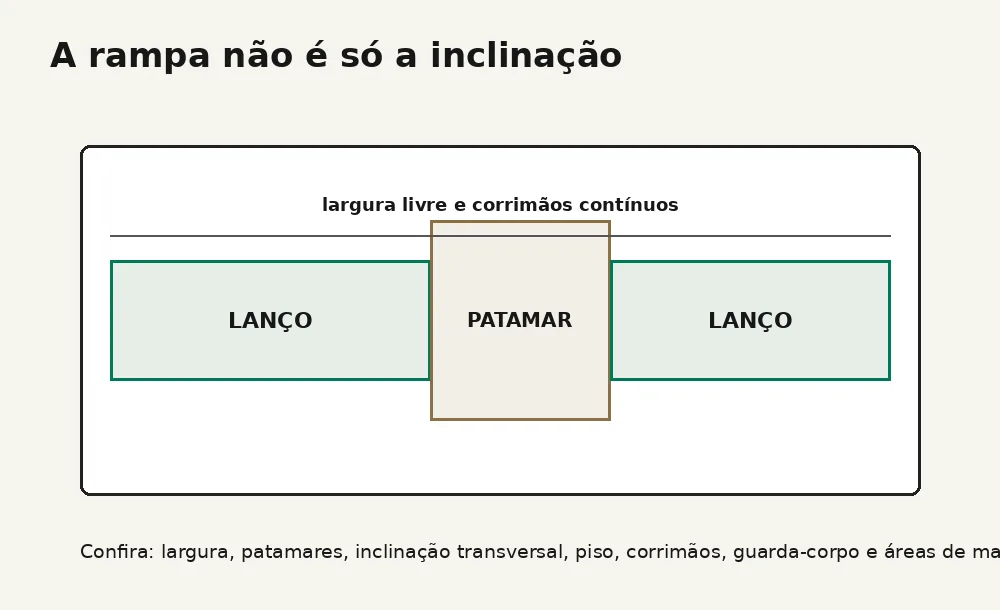

Solução: dois lances de 0,45m cada, separados por um patamar intermediário de no mínimo 1,20m. Patamares de extremidade: mais dois, na calçada e na soleira. Largura da rampa: mínimo 1,20m, ideal 1,50m.
Pronto, você acabou de dimensionar a rampa em três linhas. Esse é o ponto da norma: não tem mágica, tem método.
Como usar a calculadora acima
A ferramenta no topo do post foi pensada para o momento do estudo preliminar, quando você ainda está decidindo onde a rampa encaixa na planta.
Insira o desnível em metros. Se vai vencer 90cm, digite 0.90. Escolha "uso público" para qualquer edificação que recebe visitante — loja, escola, edifício multifamiliar, consultório.
O resultado adota 8,33% — o teto da norma e a rampa compatível mais curta — e mostra o comprimento horizontal, os lances, os patamares obrigatórios e o comprimento a 5% para uma rampa mais suave.
Quando o aviso vier em laranja, o desnível passa de 0,80m e não cabe em um lance só — você precisará segmentar com patamares ou pensar em plataforma elevatória.
O número de patamares calculado é o intermediário, fora os de extremidade. Lembre-se de somar dois patamares (início e fim) ao seu desenho final, sempre, mesmo em rampas curtas.
Patamares: descanso entre lances e em rampas longas
Patamar é o trecho horizontal de descanso. Cadeirante e idoso não conseguem vencer rampa longa sem parar — a norma garante esse descanso.
A regra tem duas frentes. Primeira: entre cada lance há sempre um patamar, porque a 8,33% o lance vence no máximo 0,80m de altura. Subiu mais que isso, entrou outro lance, entrou outro patamar.
Segunda: percursos longos pedem áreas de descanso. Um trecho extenso e contínuo cansa o usuário de cadeira de rodas — fracioná-lo em estações de descanso é boa prática de conforto e de aprovação.
O patamar deve ter, no sentido da marcha, no mínimo 1,20m. Em mudança de direção ele precisa comportar o módulo de manobra da cadeira de rodas, que muda conforme o ângulo do giro.
Pela NBR 9050, o giro de 90° exige 1,20m × 1,20m; o de 180°, 1,50m × 1,20m; o de 360°, um círculo de Ø 1,50m.
Só a rotação completa pede o círculo de 1,50m: a rampa em "L" (giro de 90°) cabe em 1,20m × 1,20m, e generalizar 1,50m para toda curva superdimensiona o patamar.
Em rampas curtas, parece desperdício. Em rampas longas, é o que torna a circulação utilizável de verdade — e o que separa projeto aprovado de projeto rejeitado em vistoria.
Quando o desnível pede mais de um lance
Imagine que você precisa subir 2,40m entre a rua e o térreo. Com inclinação de 8,33% a rampa teria 28,80m corridos. Como cada lance vence 0,80m, são três lances de 0,80m com dois patamares intermediários no mínimo.

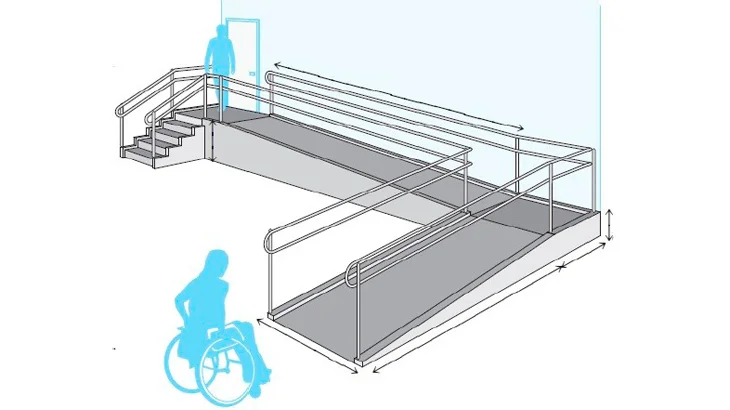

A solução clássica é uma rampa em "Z" ou em "U", com dois patamares de descanso fazendo curva de 180°. Você ganha conforto e gasta menos área longitudinal.
Em loteamentos com desnível natural, vale fragmentar o percurso em vários trechos curtos com patamares amplos, criando estações de descanso a cada 10m. O usuário cansa menos e o paisagismo respira.
Corrimãos: duas alturas e prolongamentos
Aqui mora um dos erros mais comuns. Muita gente projeta um único corrimão e esquece que a NBR 9050 exige dois, em alturas diferentes, em ambos os lados.
O corrimão superior fica a 0,92m do piso da rampa, medido na parte superior da barra. O inferior fica a 0,70m. O primeiro serve adultos em pé, o segundo serve crianças e usuários de cadeira de rodas.
A distância entre o corrimão e a parede precisa ser de pelo menos 4cm. Isso garante espaço para fechar a mão sem raspar os dedos. Apoio embutido em alvenaria, sem essa folga, reprova.
Os corrimãos precisam ser contínuos. Não pode interromper no patamar — atravessa o patamar e segue para o próximo lance.
No início e no fim, prolongamento mínimo de 0,30m horizontal. Esse trecho parado dá ponto de apoio antes de iniciar a descida e ao final dela.
Material do corrimão importa pouco para a norma, mas importa muito para o usuário. Tubo de aço inox de 38mm de diâmetro é o padrão de mercado: resistente, lavável e confortável de pegar.
Madeira tratada também é aceita. Evite alumínio cru ao tempo, pois esquenta no sol e gela no inverno. Em rampa coberta isso é resolvido; em rampa exposta, virou queixa do usuário.
Guia de balizamento e piso tátil
Quem usa cadeira de rodas ou bengala precisa de pista. A NBR 9050 cria dois elementos para isso: a guia de balizamento e o piso tátil.
A guia de balizamento é uma mureta lateral de pelo menos 5cm de altura, contínua na lateral da rampa quando não há parede ou guarda-corpo. Ela impede que a cadeira ou a bengala escapem para fora.
O piso tátil de alerta — aquele com botões em relevo — vai no início e no fim da rampa, em faixa de 0,25m a 0,60m de largura, na cor amarelo segurança contrastando com o piso.
Há também o piso tátil direcional, com linhas paralelas, usado para guiar o trajeto entre a rampa e a porta principal. Os dois pisos juntos formam o sistema de sinalização para deficientes visuais.
Especifique o piso da própria rampa antiderrapante, seco ou molhado, como a norma exige. Cerâmica polida está fora — escorrega com qualquer respingo de chuva.
Drenagem é outro detalhe esquecido. Rampa externa precisa de canaleta no pé e ralo no patamar, senão acumula poça e o piso tátil vira pista de gelo no primeiro inverno.
Erros que reprovam o projeto
Inclinação dentro da norma não basta. Existem detalhes que o arquiteto esquece e que a vistoria não esquece. Anote os três principais.
Declividade transversal acima do limite. A rampa também tem inclinação para os lados, para escoar água. A norma permite até 2% em rampa interna e 3% em externa. Acima disso, a cadeira escorrega lateralmente.
Falta de área de aproximação plana. Antes da rampa começar, é obrigatório um trecho plano de no mínimo 1,20m. Sem isso, a porta abre e o cadeirante já entra na inclinação.
Patamar de giro subdimensionado. O módulo de manobra varia com o ângulo: 90° pede 1,20 × 1,20m, 180° pede 1,50 × 1,20m e 360°, um círculo de Ø 1,50m. Abaixo disso, reprova.
Esses três detalhes não aparecem na fórmula da inclinação, mas aparecem no laudo da vistoria. Se quiser entender o passo seguinte, veja como funciona a aprovação de projetos na prefeitura.
A acessibilidade entra também na norma de desempenho NBR 15575, que avalia a habitabilidade do edifício. Errar acessibilidade é errar desempenho.
Iluminação insuficiente. A ABNT NBR ISO/CIE 8995-1:2013 não traz uma linha específica para rampa de acessibilidade: seus 150 lux são de escadas e rampas de carregamento; circulação e corredores ficam em 100 lux.
Como a rampa é uma mudança de nível — igual à escada — adote 150 lux como referência de segurança, não como número normativo direto. Lampião de jardim costuma ficar abaixo.
Sinalização tátil e visual ausente. A NBR 9050 exige sinalização tátil e visual na rampa, com contraste de cor e piso de alerta. Sem isso, o deficiente visual não percebe o início da inclinação — e o projeto não passa.
Conclusão e próximo passo
Calcular rampa é simples quando você decora a tabela: 8,33% vence 0,80m por lance, patamar entre cada lance, dois corrimãos a 0,70 e 0,92m, patamar de 1,20m no sentido da marcha.
O resto é detalhamento: declividade transversal, piso tátil, guia de balizamento, área de aproximação. Use a calculadora no topo no estudo preliminar e revise os detalhes antes de imprimir o projeto executivo.
Próximo passo: detalhe a rampa no Revit com famílias parametrizadas e teste variações de inclinação antes de fechar o partido. Veja os cursos práticos na Mobflix.
Perguntas frequentes
Qual a inclinação máxima permitida pela NBR 9050?
Em uso público o limite é 8,33%, que equivale à relação 1:12.
Só na adequação de edificação existente a norma admite exceções: até 10% em segmentos de até 0,20m e até 12,5% em segmentos de até 0,075m.
Qual o desnível máximo de um lance de rampa?
A 8,33% cada lance vence no máximo 0,80m; a 6,25%, até 1,00m; a 5%, até 1,50m. Passou disso, entra patamar intermediário de 1,20m.
Em rampas longas, planeje áreas de descanso ao longo do percurso: fracionar o caminho evita que o usuário de cadeira de rodas suba tudo sem parar.
A NBR 9050 exige um ou dois corrimãos?
Dois corrimãos, em duas alturas: 0,92m para adultos em pé e 0,70m para crianças e cadeirantes.
Ambos contínuos nos dois lados, com 4cm de afastamento da parede e prolongamento de 0,30m no início e no fim.
Quando preciso de patamar na rampa?
Patamar é obrigatório no início e no fim da rampa, entre os lances (a 8,33% cada lance vence no máximo 0,80m) e em mudanças de direção. Em rampas longas, some a isso áreas de descanso ao longo do percurso.
Dimensão mínima: 1,20m no sentido da marcha. Em mudança de direção, o módulo de manobra varia: 90° pede 1,20 × 1,20m; 180°, 1,50 × 1,20m; 360°, Ø 1,50m.
Posso projetar rampa residencial fora da NBR 9050?
Em residência unifamiliar a NBR 9050 é referência técnica, mas o código de obras municipal pode permitir inclinações maiores em uso privativo.
Em edifício multifamiliar e qualquer uso público a norma vira exigência legal e o desvio reprova o projeto.
