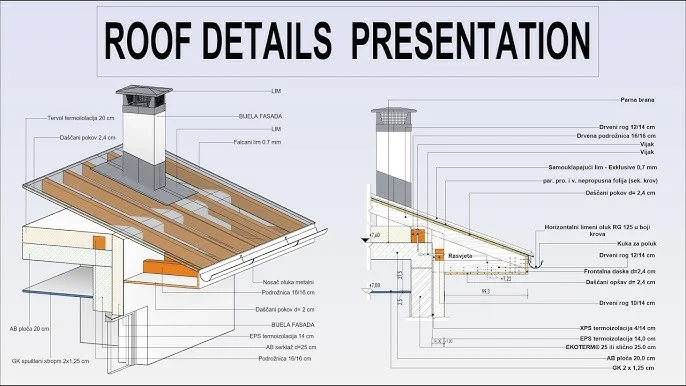

Roof by Footprint é o método mais rápido para coberturas convencionais. O Revit cria as águas a partir de um contorno fechado e das bordas configuradas para definir inclinação.
Faça o procedimento em uma vista de planta do nível onde a base do telhado será apoiada.
Passo a passo
1
Abra Telhado por perímetro

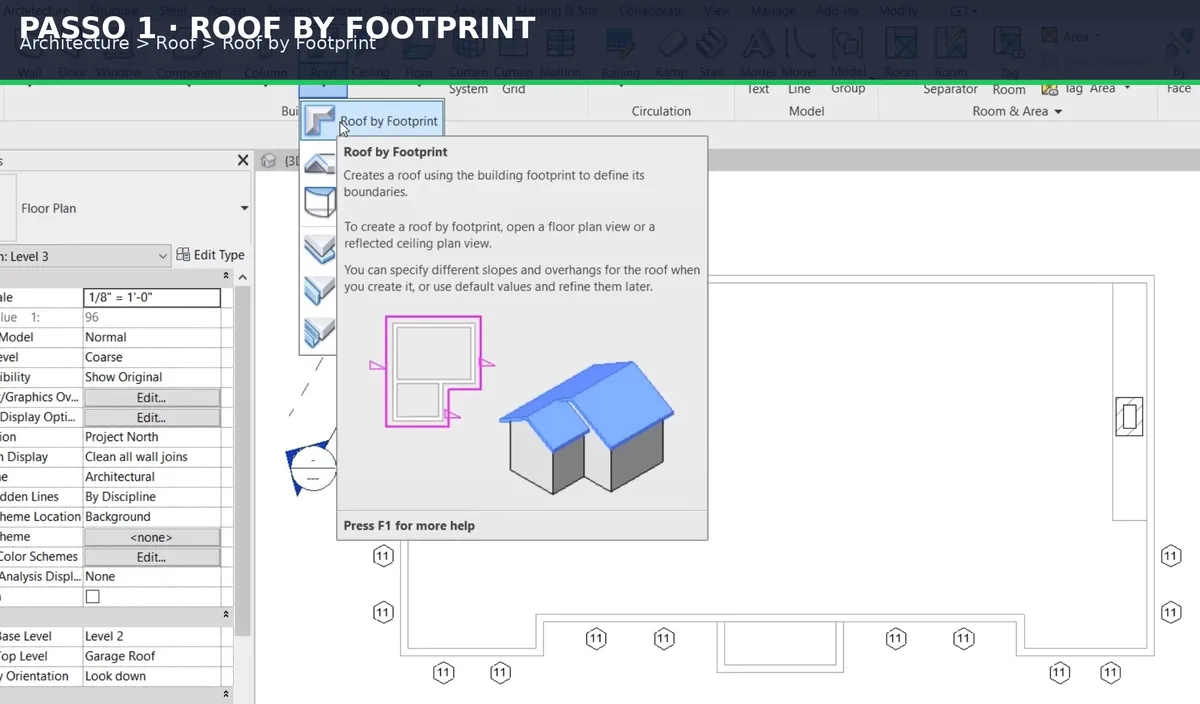

Na guia Arquitetura, clique em Telhado e escolha Telhado por perímetro. Confirme o nível da base quando o Revit solicitar.
2
Desenhe o contorno com Pick Walls

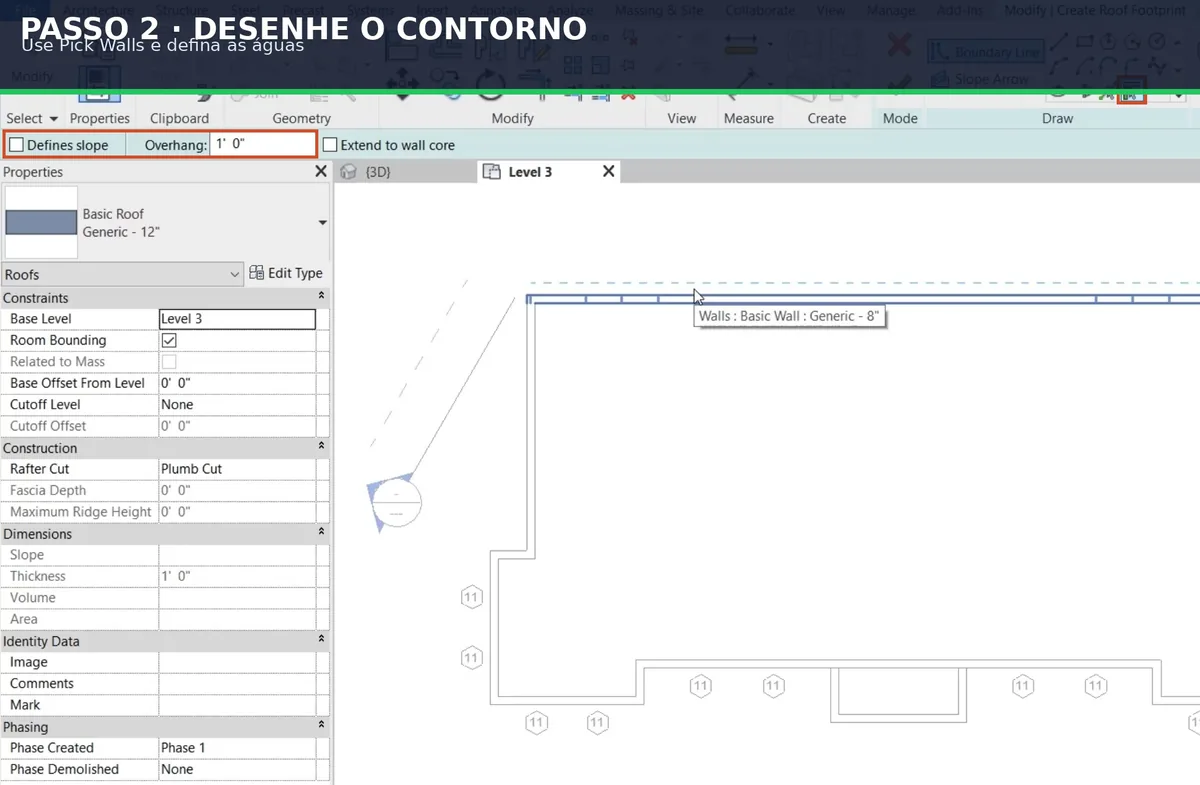

Use Selecionar paredes para capturar a face das paredes e aplique o beiral pelo campo de deslocamento. Verifique quais bordas estão com Define inclinação ativo.
3
Finalize o croqui e anexe as paredes

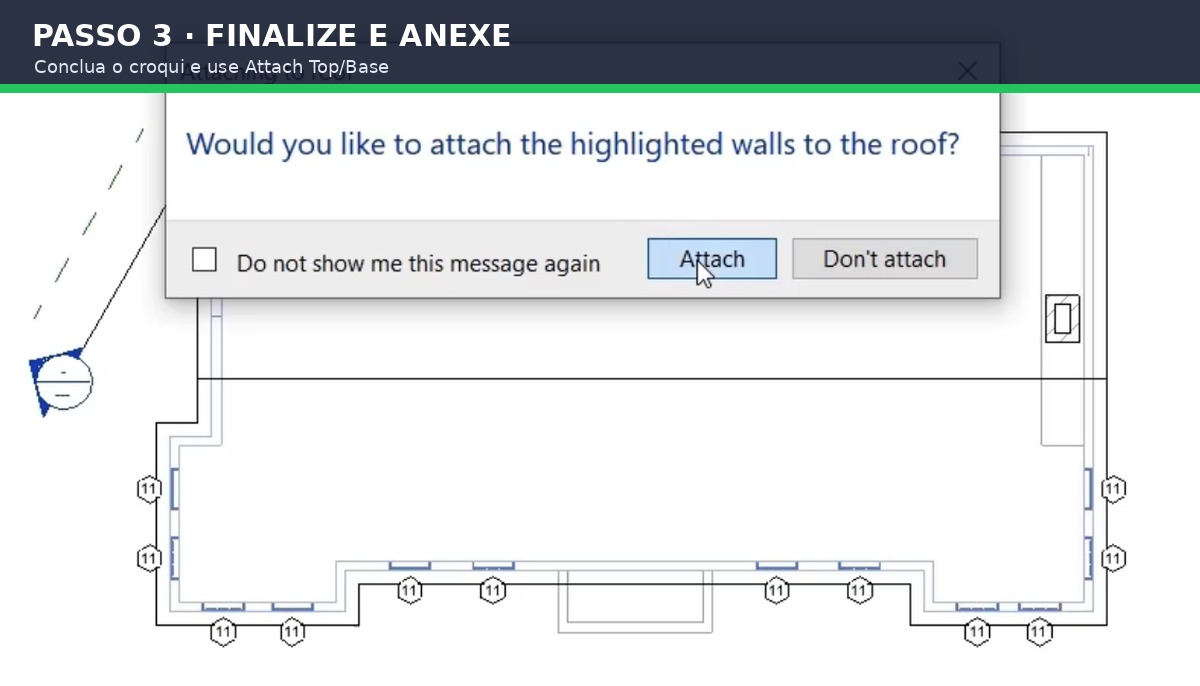

Clique no visto verde. Depois selecione as paredes e use Anexar topo/base para que alcancem a face inferior da cobertura.
Sequência resumida
ArquiteturaTelhadoPor perímetroFinalizar croqui
Como criar duas águas, quatro águas ou uma água
Para duas águas, deixe “Define inclinação” ativo apenas em duas bordas opostas. Para quatro águas, mantenha as quatro bordas inclinadas. Para uma água, marque apenas a borda que deve gerar a inclinação e ajuste o sentido conforme o contorno.

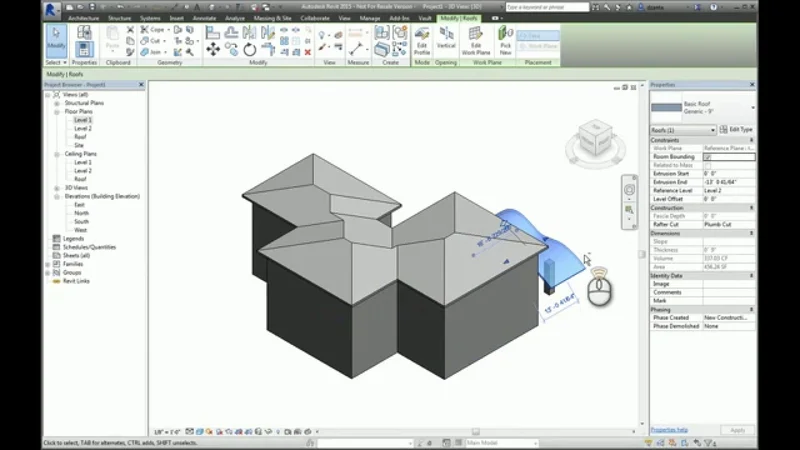

Se a forma não pode ser definida em planta, avalie Roof by Extrusion. Para coberturas apoiadas em massas, use Roof by Face. São métodos diferentes; não tente forçar um perímetro simples a resolver uma geometria livre.
Como conferir que funcionou
Não confie apenas na aparência da tela
Faça uma verificação objetiva antes de seguir: Vista de planta do nível correto, Contorno completamente fechado, Beiral conferido. Salve uma cópia, feche e reabra o arquivo quando a mudança afetar configuração, instalação ou recuperação. Em tarefa de desenho, meça um elemento conhecido e gere um preview de controle. Essa checagem curta evita descobrir o erro somente na impressão, na revisão ou perto da entrega.
Erros comuns e como corrigir
O croqui não fecha
Use Trim/Extend e zoom nas quinas. Elimine folgas, sobreposições e linhas duplicadas.
O telhado ficou invertido
Revise quais bordas definem inclinação e o valor de slope.
As paredes atravessam o telhado
Selecione as paredes e aplique Attach Top/Base.
A cumeeira ficou fora do centro
Confira offsets diferentes, inclinações e paredes que não são paralelas.
Checklist antes de concluir
01
Vista de planta do nível correto
02
Contorno completamente fechado
03
Beiral conferido
04
Bordas inclinadas escolhidas conscientemente
05
Paredes anexadas depois de finalizar
Perguntas frequentes
Qual comando cria telhado no Revit?
Architecture > Roof > Roof by Footprint para coberturas definidas por um contorno em planta.
Como fazer telhado de duas águas?
Ative Define Slope apenas em duas bordas opostas do perímetro.
Por que o Revit não finaliza o telhado?
Quase sempre há contorno aberto, linha sobreposta ou interseção inválida no croqui.
Como aumentar o beiral?
Altere o Overhang ao usar Pick Walls ou edite o deslocamento das linhas do contorno.
Quando usar Roof by Extrusion?
Quando o perfil transversal define melhor a cobertura do que um perímetro em planta.
Fontes e verificação
Conteúdo revisado em 25/07/2026. Interfaces e requisitos podem mudar; confirme sempre na documentação oficial da versão instalada.
