Explorando a Importância da Escala para Maquetes em Projetos Arquitetônicos

Introdução: A Maquete como Ferramenta de Visualização

No processo de criação arquitetônica, a transição de uma ideia bidimensional, representada em plantas e elevações, para um objeto tridimensional é um dos momentos mais cruciais. A maquete arquitetônica é a principal ferramenta para essa transição. Muito mais do que uma simples miniatura, a maquete é um instrumento de estudo, comunicação e tomada de decisão. Ela permite que arquitetos, clientes e construtores visualizem o projeto em sua totalidade, compreendam suas relações espaciais, sua volumetria e sua inserção no entorno. No entanto, para que uma maquete seja eficaz, ela precisa ser construída em uma escala adequada, e a escolha dessa escala é uma das decisões mais importantes no processo de sua confecção.

Explorar a importância da escala para maquetes é fundamental para entender como essa ferramenta funciona. A escala não é apenas um fator de redução; ela define o nível de detalhamento, o propósito da maquete e a informação que ela consegue transmitir. Uma maquete para um estudo de implantação urbana terá uma escala muito diferente de uma maquete para a análise de um detalhe construtivo. Este artigo irá desvendar o universo das escalas em maquetes arquitetônicas, explicando o que são, quais as mais utilizadas para cada tipo de projeto e como escolher a mais adequada para comunicar suas ideias com clareza e precisão.

O Que É Escala em Maquetes? A Relação com a Realidade

A escala de uma maquete (ou de qualquer desenho técnico) é a relação matemática entre as dimensões do objeto representado e as suas dimensões na realidade. Ela é expressa por uma razão, como 1:100 (lê-se "um para cem"). O primeiro número da razão (geralmente 1) representa uma unidade de medida na maquete, enquanto o segundo número representa a quantas unidades essa mesma medida corresponde no mundo real. Portanto, em uma maquete na escala 1:100, cada 1 centímetro na maquete equivale a 100 centímetros (ou 1 metro) na realidade.

A escala é a ferramenta que permite ao arquiteto controlar o universo. Reduzir a complexidade do mundo real a um modelo gerenciável é o primeiro passo para transformá-lo.

É importante entender a relação entre o número da escala e o tamanho da maquete. Quanto menor o segundo número da escala (por exemplo, 1:25), maior será a maquete e, consequentemente, maior será o nível de detalhamento possível. Inversamente, quanto maior o segundo número (por exemplo, 1:1000), menor será a maquete, que representará uma área maior com menos detalhes. A escolha da escala, portanto, é um equilíbrio entre o que se quer mostrar e o tamanho físico que a maquete pode ter.

Tipos de Maquetes e Suas Escalas Comuns

As maquetes podem ser classificadas de acordo com seu propósito, e cada tipo está associado a uma faixa de escalas mais comum. Existem maquetes de urbanismo, de estudo de conjunto, de apresentação e de detalhe. Cada uma delas serve a um propósito específico no processo de projeto, desde a análise da implantação da edificação na cidade até a verificação de um encaixe complexo entre materiais.

A escolha da escala correta é crucial para que a maquete cumpra seu objetivo. Uma escala inadequada pode tornar a maquete inútil, seja por ser pequena demais para mostrar os detalhes necessários, seja por ser grande demais para ser manuseada ou para caber no espaço disponível. A seguir, vamos explorar as escalas mais utilizadas para cada tipo de maquete e o que cada uma delas permite visualizar.

Parceiro Arqpedia

A Grande Imagem: Escalas de Urbanismo (1:5000 a 1:500)

Quando o objetivo é analisar a relação de um edifício ou de um complexo de edifícios com o seu entorno urbano, utilizam-se as escalas de urbanismo. Essas escalas, que variam de 1:5000 a 1:500, permitem representar grandes áreas da cidade, como bairros inteiros. Nessas maquetes, os edifícios são geralmente representados como volumes simplificados, sem detalhamento de fachadas. O foco está na volumetria, na relação entre cheios e vazios, no sistema viário, na topografia e na vegetação.

• 1:5000 a 1:2000: Usadas para planejamento urbano em larga escala, mostrando a estrutura de uma cidade ou de uma grande região.
• 1:1000 a 1:500: Ideais para estudos de implantação de grandes projetos, como um novo bairro, um campus universitário ou um grande parque. Permitem uma boa visualização da relação do projeto com o seu entorno imediato.

Essas maquetes são ferramentas essenciais para urbanistas e para a apresentação de projetos em audiências públicas, pois comunicam de forma clara o impacto do novo empreendimento na paisagem urbana.

Estudando o Conjunto: Escalas de Estudo (1:200 a 1:100)

As escalas de estudo são as mais utilizadas pelos arquitetos durante a fase de desenvolvimento do projeto. Elas são grandes o suficiente para permitir uma análise da organização espacial e da volumetria do edifício, mas ainda compactas o suficiente para serem facilmente manuseadas e modificadas. São as chamadas maquetes de trabalho.

• 1:200: Uma escala muito versátil, ideal para estudar a implantação de um edifício de médio a grande porte em seu terreno, suas relações com os vizinhos, insolação e ventilação. Permite um nível de detalhamento básico das fachadas.
• 1:100: Permite uma visualização mais clara da organização interna do edifício. É possível representar a divisão dos ambientes, a posição de paredes, portas e janelas. É uma excelente escala para entender a planta baixa em três dimensões.

Maquetes nessas escalas são frequentemente feitas com materiais simples e de fácil manuseio, como papelão, isopor ou espuma, pois o objetivo é a exploração e a experimentação de diferentes soluções de projeto.

O Detalhe que Convence: Escalas de Apresentação (1:50 a 1:25)

Quando o projeto já está mais definido e o objetivo é comunicá-lo ao cliente ou ao público, entram em cena as escalas de apresentação. Nessas escalas, a maquete se torna muito mais detalhada e realista. O foco se desloca da volumetria geral para a experiência espacial e a materialidade do projeto.

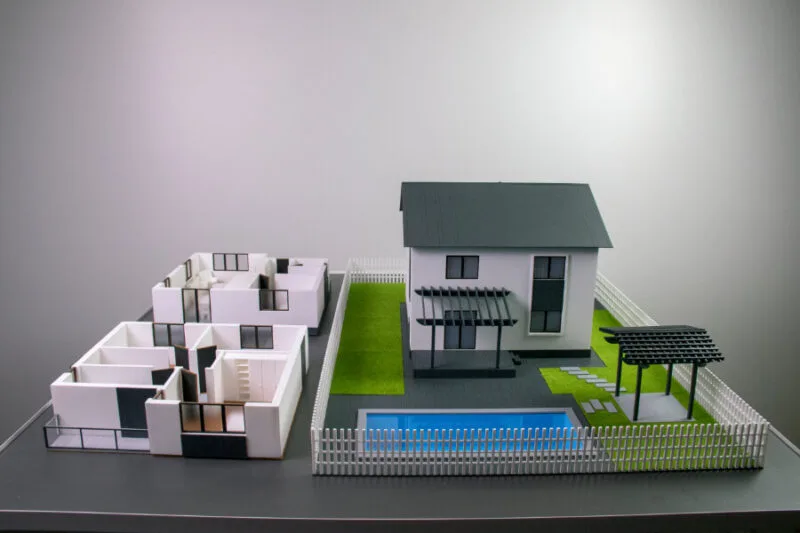

• 1:50: Esta é talvez a escala mais comum para maquetes de apresentação de projetos de interiores e de edifícios residenciais. Ela permite mostrar com clareza o layout do mobiliário, as texturas dos materiais, os acabamentos e a iluminação. É possível ter uma percepção muito realista do ambiente.
• 1:25: Uma escala ainda maior, usada para representar um único ambiente ou um trecho da fachada com um alto grau de detalhamento. É ideal para mostrar o design de um móvel sob medida, a paginação de um revestimento ou a decoração de um espaço específico.

Essas maquetes são frequentemente produzidas com materiais mais nobres e com técnicas de acabamento refinadas, como corte a laser e impressão 3D, para criar um modelo final que seja visualmente atraente e convincente.

O Zoom Construtivo: Escalas de Detalhe (1:10 a 1:1)

Finalmente, para o estudo de soluções construtivas complexas, utilizam-se as escalas de detalhe. Essas maquetes, em escalas que vão de 1:10 até a escala real de 1:1, são modelos tridimensionais de partes específicas do edifício. Elas não se preocupam em mostrar o edifício inteiro, mas em resolver um problema técnico específico.

• 1:10 a 1:5: Usadas para detalhar encontros de materiais, como a junção de uma viga de madeira com um pilar de concreto, ou o sistema de fixação de um painel de fachada.
• 1:2 a 1:1 (escala real): Utilizadas para a construção de protótipos, ou mock-ups. Por exemplo, um arquiteto pode construir um trecho de uma esquadria de janela em escala real para testar seu funcionamento, sua vedação e seu acabamento antes de especificar a solução para a obra inteira.

Essas maquetes são ferramentas de trabalho fundamentais para garantir a qualidade e a exequibilidade das soluções de detalhamento do projeto.

Fatores a Considerar ao Escolher a Escala Certa

A escolha da escala ideal para uma maquete depende de uma análise cuidadosa de três fatores principais: o objetivo da maquete, o tamanho do objeto a ser representado e os recursos disponíveis (tempo, orçamento e espaço físico).

1. Qual é o objetivo? A primeira pergunta a se fazer é: o que eu quero comunicar com esta maquete? Se o objetivo é mostrar a relação do edifício com a cidade, uma escala de urbanismo é a mais indicada. Se é para convencer um cliente sobre o design de interiores de um apartamento, uma escala de apresentação como 1:50 é necessária.
2. Qual o tamanho do projeto? O tamanho do objeto real influencia a escolha. Para representar um único cômodo, a escala 1:25 pode ser viável. Para representar um estádio de futebol, a mesma escala resultaria em uma maquete gigantesca e impraticável. É preciso ajustar a escala para que a maquete final tenha um tamanho manuseável.
3. Quais os recursos disponíveis? Maquetes em escalas maiores exigem mais tempo, mais habilidade e mais dinheiro para serem construídas, devido ao maior nível de detalhamento. É preciso ser realista sobre os recursos disponíveis. Além disso, é preciso considerar o espaço físico para construir, transportar e exibir a maquete.

Em resumo, a escolha da escala é uma decisão estratégica que está no cerne da eficácia da maquete como ferramenta de projeto. Dominar o uso das diferentes escalas permite ao arquiteto comunicar suas ideias com a clareza, a precisão e o impacto necessários em cada fase do processo criativo, transformando visões abstratas em realidades compreensíveis e palpáveis.
