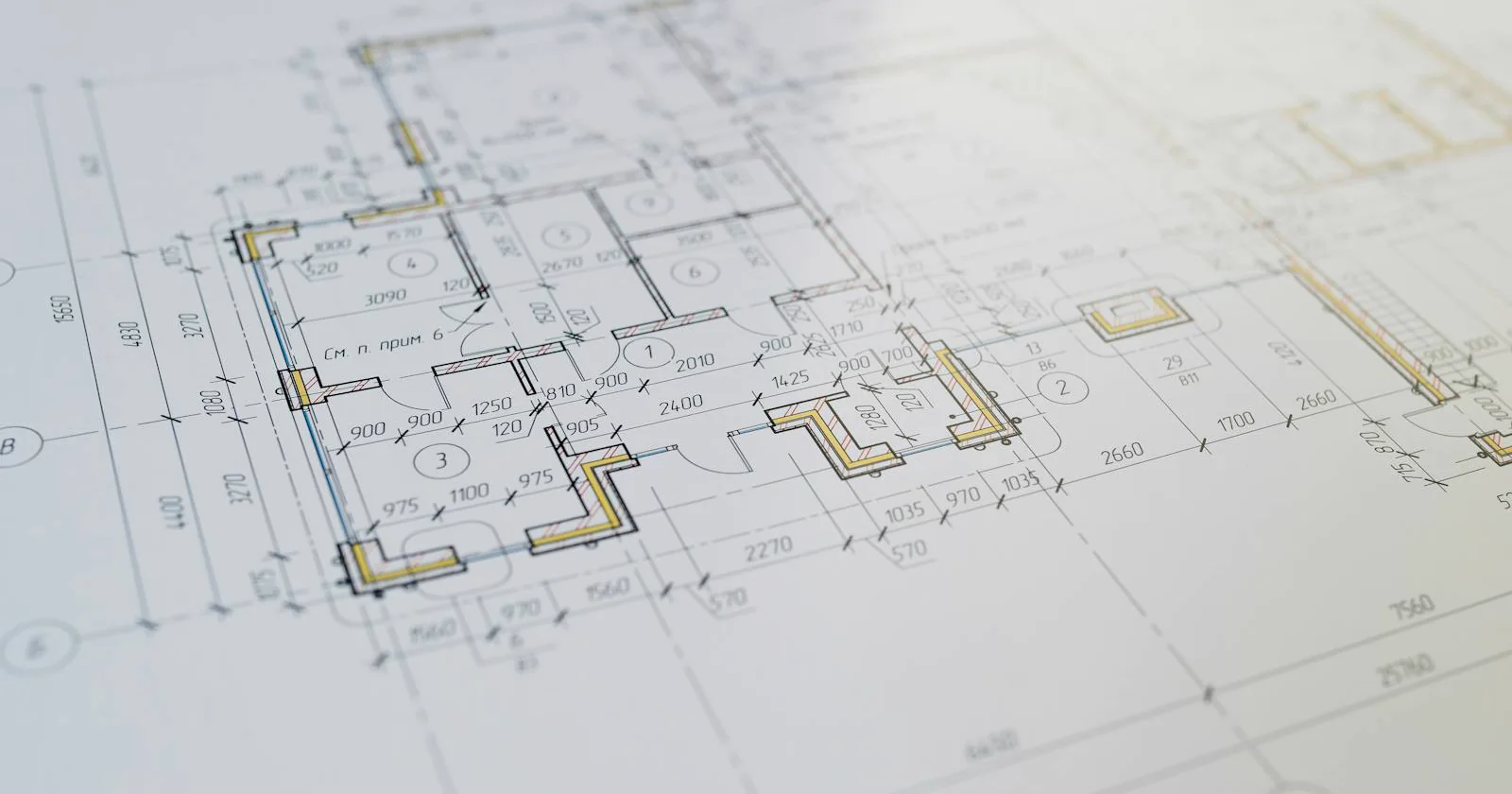

Sexta-feira, 17h. O estagiário leva a prancha para a gráfica copiar e o atendente devolve: "não dá para plotar, a escala não bate com o A1". O arquiteto do escritório vai precisar redesenhar o carimbo no domingo.
Por que a escala de redução importa tanto? Porque é ela que garante que a cota da prancha bata com a trena na obra. Errou a escala, errou o contrato entre papel e canteiro.
Esse é o tipo de erro que ninguém ensina direito na faculdade. Não é desenhar bonito que reprova — é não saber qual escala de redução do desenho técnico usar, em que formato de papel, com que altura de texto.
Este guia resolve isso: tabela de escala por tipo de prancha, formato NBR 10068 ao lado, altura de texto certa e os 5 erros que devolvem prancha. Só o que o mercado brasileiro cobra.
1. A cena: prancha errada, gráfica recusa, fim de sexta
O nome do estagiário pode mudar. A cena é sempre a mesma.
Ele desenhou a planta no AutoCAD "em escala", jogou no layout, mandou plotar. A gráfica abriu o PDF e a porta de 80 cm aparecia com 40 cm de largura no papel. Escala 1:2 onde devia ser 1:50.
O atendente da gráfica não é arquiteto, mas viu o problema na hora: o carimbo dizia "Escala 1:50" e a régua dele media 40 cm na porta. Inconsistência. Recusou.
O que faltou? Três coisas que vamos destrinchar abaixo: entender o que escala de redução de fato significa, saber qual escala vai com qual prancha e configurar o viewport do CAD para que o papel bata com o carimbo.
2. O que é escala de redução (explicado como criança de 10 anos)
Pega uma régua. Se você quiser desenhar sua casa de 10 metros num papel de 20 cm, o que faz?
Divide. 10 metros = 1.000 cm. 1.000 cm em 20 cm = razão de 50 para 1. Cada 50 cm da realidade vira 1 cm no papel. Isso é escala 1:50.
A fórmula formal: escala = medida no desenho ÷ medida real. Se 1 cm no papel representa 50 cm na obra, a escala é 1:50. Se representa 100 cm, é 1:100.
Quanto maior o segundo número, mais o desenho "encolhe" em relação à realidade.
Termo importante: escala de redução é quando o desenho é menor que a peça real (planta de casa, mapa, fachada). Escala de ampliação é o contrário — usada em peça pequena, tipo parafuso 2:1.
Em arquitetura, quase sempre trabalhamos com redução. Por isso o termo virou sinônimo de "a escala da prancha".
3. NBR 8196 e a família de escalas: 1:1 até 1:2000
A norma que rege escala em desenho técnico no Brasil é a NBR 8196 (Desenho técnico — emprego de escalas), baseada na ISO 5455. Ela não inventa: padroniza o que o mundo já usava.
Essa norma define uma família fechada: a série 1, 2 e 5 multiplicada por potências de 10. Você não escolhe um número qualquer — escolhe um da lista. Isso evita carimbos do tipo "1:37" que confundem o leitor.
Fora dessa série existem duas intermediárias consagradas pelo uso: 1:25 e 1:75. Elas não integram a série normalizada da NBR 8196 (ISO 5455), mas aparecem no dia a dia do executivo.
Por isso a tabela abaixo separa o que é série normalizada do que é uso consagrado em arquitetura.
| Escala | Uso típico em arquitetura | Origem | Cabe em |
|---|---|---|---|
| 1:1 | Detalhe natural (rejunte, perfil de batente) | NBR 8196 | A4/A3 |
| 1:2 / 1:5 | Detalhe de mobiliário, esquadria | NBR 8196 | A3/A2 |
| 1:10 | Detalhe construtivo (impermeabilização, painel) | NBR 8196 | A2/A1 |
| 1:20 | Detalhe de banheiro, cozinha, escada | NBR 8196 | A1 |
| 1:25 | Ampliação de área molhada | Uso consagrado | A1 |
| 1:50 | Planta humanizada, apresentação | NBR 8196 | A1 |
| 1:75 | Executivo/apresentação — uso consagrado no Brasil | Uso consagrado | A1 |
| 1:100 | Planta baixa executiva, planta geral | NBR 8196 | A1/A2 |
| 1:200 | Planta de situação, implantação | NBR 8196 | A1/A2 |
| 1:500 | Lote, gleba pequena | NBR 8196 | A1/A2 |
| 1:1000 / 1:2000 | Urbano, masterplan, mapa de cidade | NBR 8196 | A0/A1 |
Repare na lógica da NBR 8196: 1, 2, 5 e seus múltiplos por 10. Você não vê 1:30 nem 1:80 nessa série. Se aparecer num projeto, desconfie — costuma ser sinal de quem não conhece a norma.
As intermediárias 1:25 e 1:75 não constam da série normalizada, mas se firmaram no executivo brasileiro pelo uso — e por isso o escalímetro triangular já traz a face 1:75, ao lado das escalas da NBR 8196.
Quer entender a base completa da norma? Veja o guia ABNT NBR 6492 e a estrutura de fases em ABNT NBR 13532.

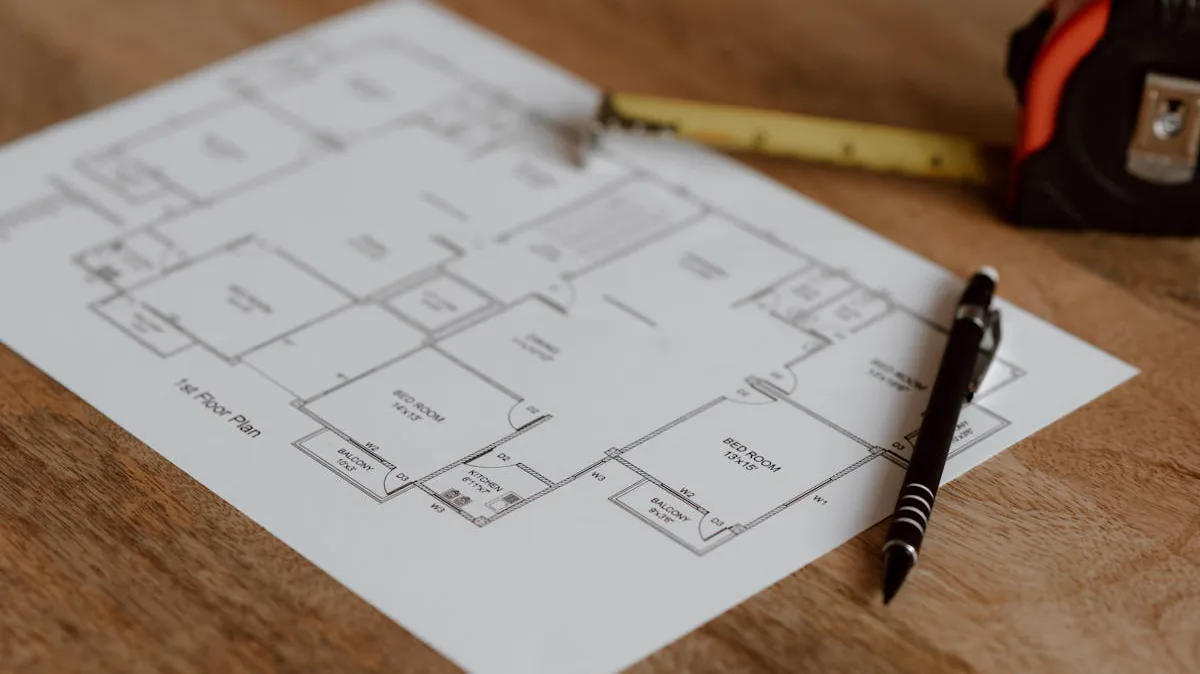

4. Como escolher escala por tipo de prancha
Aqui está a tabela mental que todo arquiteto carrega:
- Apresentação ao cliente (planta humanizada): 1:50. Detalha mobília, vegetação, textura. É o ímã visual.
- Planta baixa executiva (padrões da série): 1:50 e 1:100 são as escalas-padrão. Escolha 1:100 quando a casa inteira precisa caber em A2 com cota limpa.
- 1:75 (uso consagrado no Brasil): meio-termo muito usado no executivo — mais detalhe que o 1:100, menos papel que o 1:50 —, mas não é o padrão aberto pela norma, e sim uma intermediária fora da série normalizada, firmada pelo uso.
- Cortes e fachadas: mesma escala da planta. Coerência ajuda leitura cruzada.

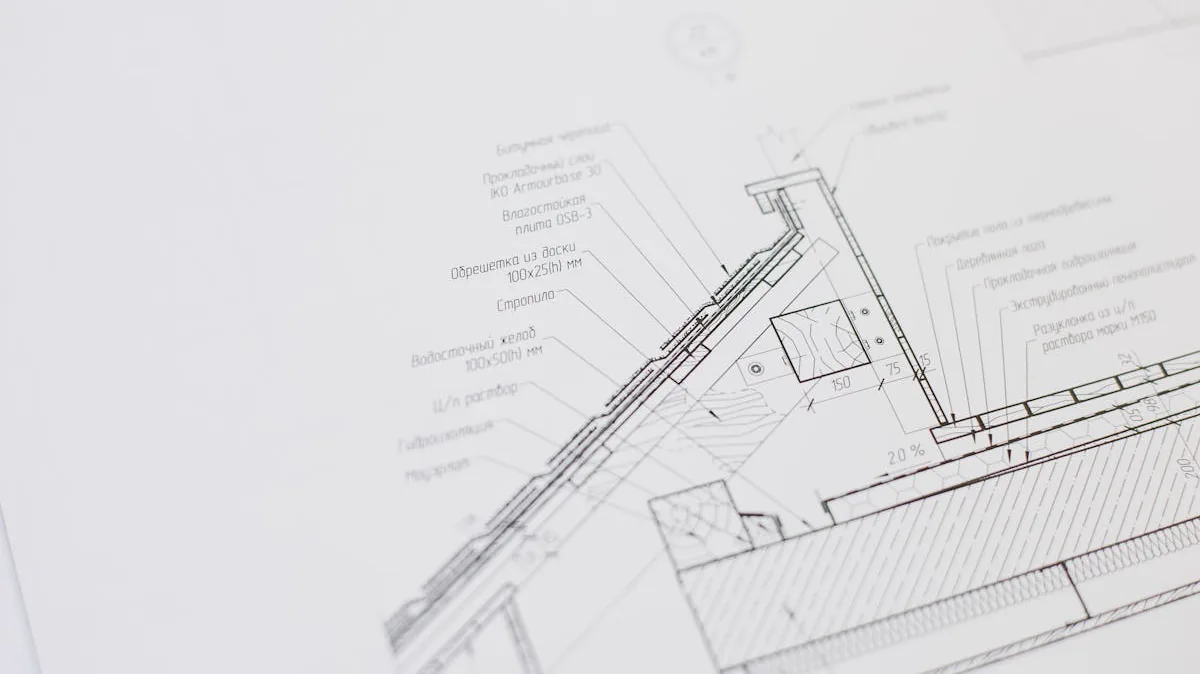

- Detalhe construtivo: 1:20 (esquadria, banheiro) ou 1:10 (impermeabilização, peitoril).
- Planta de situação (lote no entorno): 1:200 ou 1:500. Depende do tamanho do terreno.
- Urbano e masterplan: 1:1000 ou 1:2000.
Regra de bolso: escala maior (1:20, 1:50) quando precisa detalhar. Escala menor (1:200, 1:500) quando precisa contextualizar.

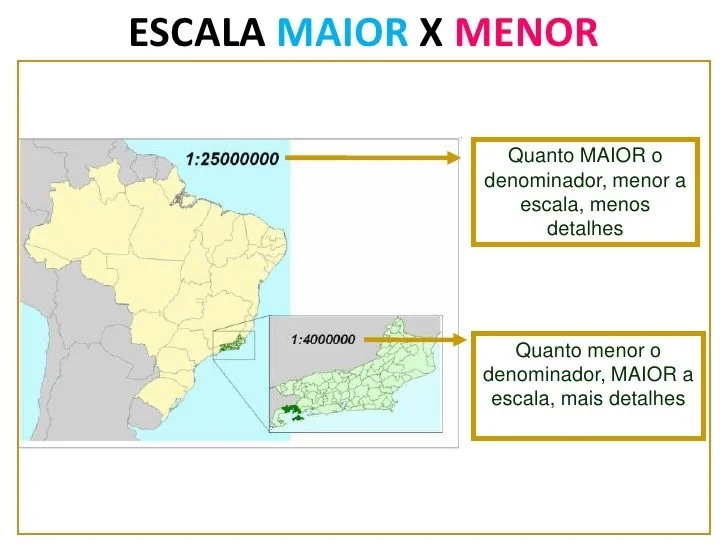

Confusão clássica: chamar 1:50 de "escala menor" porque o número 50 é menor que 100. É o contrário — 1:50 tem o desenho maior no papel.
Quem trabalha com humanização sabe: planta 1:50 abre espaço para mostrar móveis com textura. A planta baixa humanizada nasce dessa decisão. Já o detalhe de obra vive em 1:20.
5. NBR 10068: o formato de papel que casa com a escala
Não adianta escolher escala se a prancha não couber no papel. A NBR 10068 (Folha de desenho — Layout e dimensões) define a série A em milímetros:
| Formato | Dimensões — L × A (mm) | Quando usar |
|---|---|---|
| A0 | 841 × 1189 | Projeto grande, urbano, masterplan |
| A1 | 594 × 841 | Padrão executivo de arquitetura |
| A2 | 420 × 594 | Projeto residencial enxuto |
| A3 | 297 × 420 | Apresentação compacta, reunião |
| A4 | 210 × 297 | Memorial, ART, anexo |
Cada formato A vira o próximo se você dobra ao meio. A0 dobrado = A1. A1 dobrado = A2. Isso facilita: encolheu na gráfica? Você sabe exatamente em quanto.
O padrão ANSI (americano) usa outra série de papel: ANSI A (8,5 × 11 polegadas), B, C, D, E. Não bate com a série A da NBR 10068.

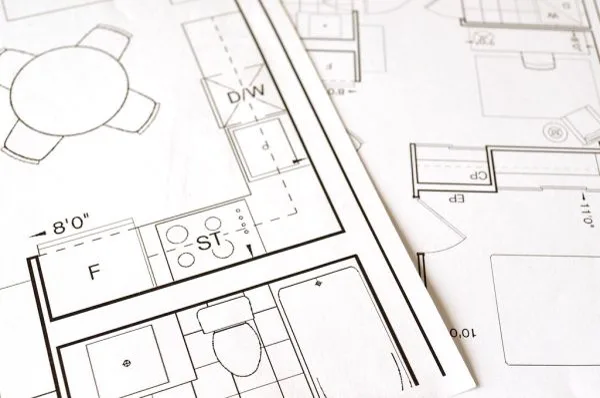

E lá a escala nem se escreve como 1:100. O padrão americano é imperial — polegada por pé, tipo 1/8"=1'-0" (≈ 1:96) ou 1/4"=1'-0" (≈ 1:48).
Ou seja: "planta em 1:100" é jeito métrico/brasileiro, não americano. Recebeu projeto dos EUA? Atenção redobrada na conversão de papel e de escala.
Combo que funciona para casa de 200 m²: planta 1:75 em A1. A casa cabe com folga, sobra espaço para cotas, e o carimbo da folha com legenda no AutoCAD não fica espremido.
6. Scale bar (escala gráfica) vs escala numérica
Toda prancha tem duas formas de informar escala:
Escala numérica — texto no carimbo: "Esc. 1:50". Simples, direto.
Mas tem um problema: se a folha for reduzida na gráfica (sair em A3 em vez de A1), o número mente. Continua escrito 1:50, mas a obra agora cabe em metade do papel.
Escala gráfica (scale bar) — uma régua impressa no desenho, geralmente perto do carimbo. Quando a folha encolhe, a régua encolhe junto. Você sempre pode pegar um escalímetro, encostar na barra e ler a medida real.
Boa prática profissional: sempre ter as duas. Numérica para leitura rápida, gráfica para segurança em caso de reprodução. A escala gráfica em arquitetura existe exatamente para esse cenário.
A scale bar tradicional tem segmentos de 1 m, 5 m e 10 m em planta arquitetônica. Em planta urbana, escala em 50 m, 100 m, 200 m. Detalhe construtivo: 10 cm, 50 cm, 1 m.
Para entender por que cada planta exige escala numérica e gráfica juntas, veja também as escalas numéricas em arquitetura.
7. Drawing Scale Factor: a fórmula da altura de texto
Aqui está o pulo do gato que a faculdade não ensina. A NBR 8402 fixa altura mínima de 2,5 mm para o caractere no papel plotado. Abaixo disso, o leitor não enxerga.
Mas no AutoCAD você desenha em unidades de modelo, em escala real. Se o texto tem 2,5 mm no papel e a planta está em 1:100, o texto no Model precisa ter quanto?
Altura no Model = Altura no Papel × Fator de Escala
O fator (Drawing Scale Factor, DSF) é o número da direita da escala. 1:100 = DSF 100. 1:50 = DSF 50. Então:
- Escala 1:50: texto 2,5 mm no papel × 50 = 125 mm no Model = 12,5 cm.
- Escala 1:75: 2,5 mm × 75 = 187,5 mm = 18,75 cm.
- Escala 1:100: 2,5 mm × 100 = 250 mm = 25 cm.
- Escala 1:200: 2,5 mm × 200 = 500 mm = 50 cm.
A mesma lógica vale para cota, hachura e espessura de linha. Quem desenha em Model precisa ter um DimStyle por escala — ou usar Annotative para o AutoCAD escalar sozinho.
Veja como configurar isso no guia como colocar na escala do AutoCAD.
Erro clássico do estagiário: digitar 2,5 mm de altura direto no Model, esquecendo de multiplicar pelo DSF. Em 1:100, isso vira 0,025 mm no papel — microscópico. A gráfica plota e o engenheiro nem lê a sala.

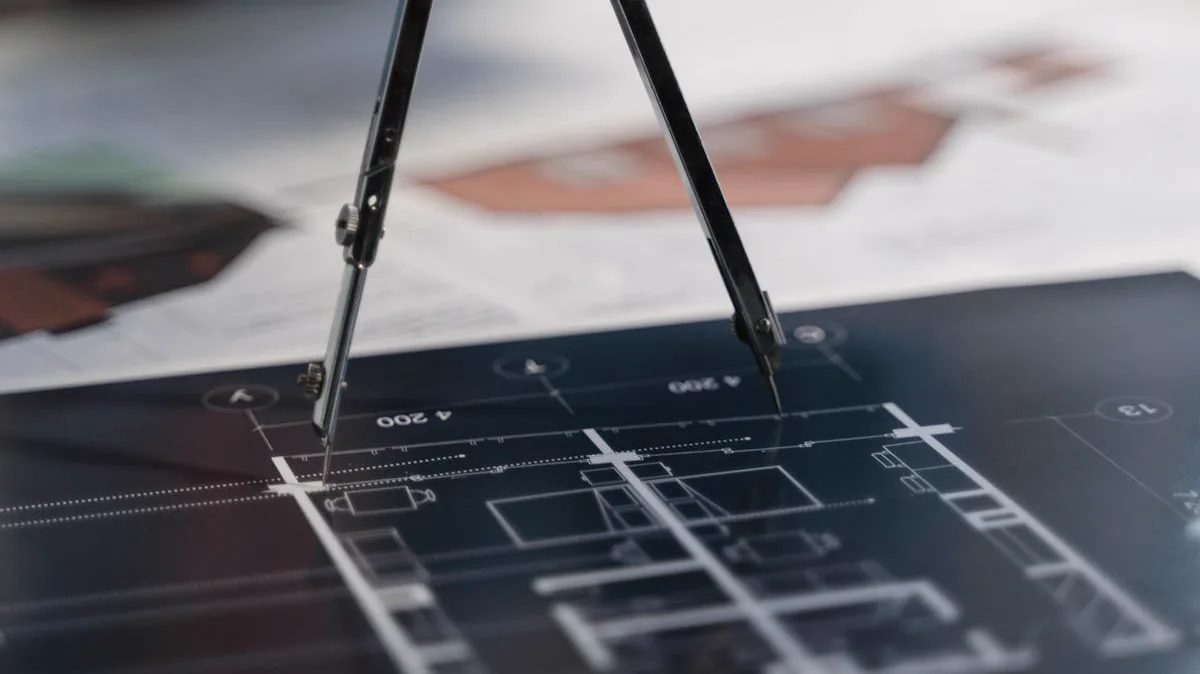

8. 5 erros que devolvem a prancha (e como prevenir cada um)
1) Escala errada para o tipo de prancha
Apresentar planta em 1:200 para o cliente. Mostrar detalhe de banheiro em 1:50. Em ambos casos o leitor não enxerga nada do que importa. Prevenção: tabela do tópico 4 colada no monitor.
2) Esquecer a scale bar
Plotar a prancha só com escala numérica. A gráfica encolhe para A3, a escala numérica mente, o engenheiro mede com escalímetro e acha cota errada. Prevenção: bloco de scale bar no template do escritório.
3) Texto ilegível no plotado
Altura de 2,5 mm digitada no Model, plotada em 1:100, vira 0,025 mm no papel. Invisível. Prevenção: usar texto Annotative ou a tabela DSF do tópico 7.
4) Escala mista no mesmo desenho
Planta em 1:75 e tabela de quantitativos em 1:50 na mesma viewport. Hachuras saem com densidades diferentes, cotas com tamanhos diferentes, confusão geral.
Prevenção: uma escala por viewport. Misturou? Criar viewport separada.
5) Marcação de cota que não bate
O DimStyle está em 1:50, mas a viewport plota em 1:100. As cotas saem com o dobro do tamanho que deveriam.
Prevenção: sempre configurar DimScale = DSF (50 para 1:50, 100 para 1:100) ou ativar Annotative em todos os DimStyles.
Erro 5 é o mais comum em entrega final. Parece certo na tela, mas a impressão expõe o problema.
Para fechar o ciclo todo (do CAD ao papel), veja como plotar no AutoCAD e o passo a passo de como fazer planta baixa no AutoCAD.
Ponto-Chave
Escala de redução não é só o número no carimbo. É o pacote: razão correta, formato NBR 10068 compatível, altura de texto pelo DSF e scale bar de segurança.
Os 5 erros do tópico 8 reprovam mais prancha que qualquer outro fator.
Conclusão: a escala é o contrato
A escala de redução é o contrato entre o papel e a obra. Quando o pedreiro mede a parede com a trena e bate com a cota da prancha, é porque alguém respeitou a NBR 8196 lá atrás.
Resumo do guia: escolha a escala pela função (apresentação x executivo x detalhe), case com formato da NBR 10068, calcule altura de texto pelo DSF, coloque scale bar sempre, e revise antes de plotar.
Próximo passo: abra o AutoCAD, crie um template com layout A1, viewport 1:75, DimStyle escalado e bloco de scale bar. Salve como DWT. A próxima planta parte daí.
Quer aprender essas configurações em passo a passo gravado? O curso de AutoCAD da Mobflix tem o módulo de plotagem com escala — exatamente o que falta na faculdade.
Perguntas Frequentes
Qual escala usar para planta baixa de residência?
Apresentação ao cliente: 1:50 (mais detalhe, mais ímã visual).
Executivo: 1:50 ou 1:100 são os padrões; 1:75 é o meio-termo consagrado, muito usado em A1 no Brasil.
Lote ou térreo grande que não cabe em A1 a 1:75: passa para 1:100.
Qual a diferença entre escala 1:50 e 1:100?
1:50 mostra o dobro do tamanho de 1:100 no papel. Cada metro real vira 2 cm em 1:50 e 1 cm em 1:100.
Em prática: 1:50 é melhor para detalhar mobiliário e cota fina; 1:100 é melhor para visão geral do lote.
Para que serve a scale bar (escala gráfica) na prancha?
A scale bar é uma régua impressa no canto da prancha. Funciona como seguro: se a folha for reduzida na gráfica (sair em A3 em vez de A1), a escala numérica mente.
A barra, porém, encolhe junto com a folha e continua válida. Boa prática: ter as duas (numérica e gráfica) em toda prancha.
Qual escala a NBR 8196 recomenda para detalhes construtivos?
A NBR 8196 (Desenho técnico — emprego de escalas) lista, para detalhe, 1:1, 1:2, 1:5, 1:10 e 1:20. A escala 1:25 fica fora dessa série normalizada — é de uso consagrado na arquitetura.
No dia a dia: esquadria fica em 1:20, detalhe de impermeabilização em 1:10, perfil de batente em 1:2 ou 1:5.
Por que a gráfica recusou minha prancha em A1?
Três motivos clássicos. Primeiro: a folha não está em formato NBR 10068 (A1 = 594 × 841 mm).
Segundo: a escala configurada no AutoCAD não bate com o viewport (1:50 no carimbo, mas a viewport está em 1:100).
Terceiro: o texto saiu com altura inferior a 2,5 mm no plotado (mínimo da NBR 8402) e ficou ilegível. Reveja os três antes de mandar de novo.
