Como Plotar no AutoCAD: PDF Perfeito em 6 Passos

A mesma prancha com acad.ctb e com monochrome.ctb Comparação lado a lado da mesma planta plotada de dois modos: à esquerda, com acad.ctb enviado a uma saída preto e branco, as cores claras viram cinza pálido e o desenho fica ilegível; à direita, com monochrome.ctb, tudo sai em preto sólido com espessuras hierarquizadas e a prancha fica legível. A mesma prancha, dois Plot Styles É o campo Plot Style Table que separa a folha ilegível da folha profissional acad.ctb ✗ saída P&B cotas somem pilares desaparecem tudo em cinza pálido troca de .ctb monochrome.ctb ✓ preto sólido cotas nítidas hierarquia de espessuras preto no preto, legível
A mesma planta plotada com acad.ctb em uma saída preto e branco (esquerda) e com monochrome.ctb (direita). O desenho é idêntico — muda só o Plot Style Table, e com ele toda a legibilidade da prancha.

Você abre o PDF da prancha que mandou pra gráfica, e o desenho está cinza, com linhas todas iguais, ilegível. A entrega era pra amanhã. Já passou por isso?

O culpado quase sempre é um único campo da janela PLOT: a Plot Style Table. Configurar errado entrega prancha cinza. Configurar certo entrega prancha profissional.

Este guia mostra como dominar PLOT (Ctrl+P) no AutoCAD do zero ao PDF final: Page Setup, .ctb monocromático, escala travada, paper size correto, Layout vs Model.

Fluxo do PLOT: do Model Space ao PDF na folha Pipeline de plotagem em cinco estágios: o desenho vive no Model Space em 1:1, a viewport do Layout aplica a escala (ex. 1:50), o Plot Style Table monochrome.ctb converte cor em espessura preta, e o driver DWG To PDF.pc3 fecha a folha em PDF. O caminho de uma prancha até o PDF 1. Model desenho real 1:1 o mundo 2. Viewport no Layout aplica 1:50 a escala mora aqui 3. .ctb monochrome cor→espessura tudo vira preto 4. Driver DWG To PDF .pc3 plot scale 1:1 PDF preto no preto A escala vem da viewport (etapa 2). A cor vira preto no .ctb (etapa 3). No PLOT, a Plot Scale fica travada em 1:1. Deixar acad.ctb na etapa 3 e imprimir em preto e branco é o que esmaece a folha inteira em cinza pálido.
O PLOT não é um botão só: é um pipeline. A escala é definida na viewport, a cor vira espessura preta no .ctb e o driver DWG To PDF.pc3 fecha a folha. Cada estágio tem um campo próprio na janela do PLOT.

A prancha que saiu cinza e ilegível na gráfica

Conheço dezenas de alunos que viveram essa cena: chegam na gráfica de madrugada com o PDF salvo. O atendente imprime, abre o A1 no balcão, e o desenho está em tons de cinza claro.

Tudo parece esmaecido. Pilares somem, cotas mal aparecem, hachuras viram névoa. A entrega era de manhã, e a prancha volta pra casa pra refazer.

O erro é técnico, não criativo. Ficou marcado o Plot Style padrão acad.ctb, que manda cada cor da tela para a saída como ela é — sem converter em preto.

O cinza nasce da combinação: cores claras (amarelo, ciano) enviadas a uma saída preto e branco viram cinza pálido pela conversão de luminância do dispositivo — a cor some ao ser impressa em monocromático, não no .ctb.

A solução leva dois cliques: trocar para monochrome.ctb.

Ele resolve na origem, forçando toda cor a preto sólido antes do dispositivo — e mantém as espessuras herdadas do objeto/layer (o campo Lineweight fica em Use object lineweight). Prancha preta, legível, profissional.

Regra de ouro do PLOT

A esmagadora maioria dos projetos de arquitetura é entregue em preto e branco. Salve um Page Setup chamado "A3-Mono-PDF" com tudo configurado e nunca mais erre a prancha por causa de cor.

Plot vs Publish vs Export PDF: quando usar cada um

O AutoCAD oferece três caminhos para gerar PDF, e a maioria dos usuários só conhece um. Saber qual escolher economiza horas em projetos com muitas pranchas.

PLOT (Ctrl+P) — uma folha por vez. É o comando clássico. Abre a janela completa de configuração: plotter, paper size, Plot Style Table, escala, área de plotagem, plot stamp. Use para ajustes finos.

Ideal quando você está testando uma prancha específica ou imprimindo apenas o Layout1 do projeto. Cada execução gera um único PDF.

PUBLISH — várias folhas em um arquivo só. Pense em um "lote de impressão". Você marca quais layouts quer plotar e gera um PDF único com todos eles, na ordem definida.

Em projeto executivo com 12 pranchas (planta, cortes, fachadas, detalhes), o PUBLISH faz tudo em uma rodada. Essencial para entregar projeto fechado em PDF único pro cliente.

EXPORTPDF — atalho simplificado. Roda direto pelo menu Export ou comando EXPORTPDF. É um Plot rápido com defaults razoáveis, mas sem acesso completo ao Plot Style Table.

Útil para gerar um PDF de visualização rápida durante o projeto. Para entrega oficial, prefira PLOT ou PUBLISH com Page Setup salvo.

A regra prática: PLOT para uma folha com controle total, PUBLISH para múltiplas folhas em lote, EXPORTPDF para PDF rápido sem critério crítico.

Page Setup Manager: configurar uma vez, reusar sempre

O Page Setup é a sua "receita de impressão" salva. Em vez de configurar plotter, paper size, .ctb e escala toda vez, você salva o conjunto inteiro com um nome e reusa em qualquer prancha.

Digite PAGESETUP na linha de comando (estando em qualquer aba de Layout). A janela Page Setup Manager abre com a lista de configurações já salvas no arquivo atual.

Clique em New, dê um nome explicativo como "A3-Mono-PDF" ou "A1-Mono-Plotter", e configure a página exatamente como faria no PLOT comum.

Os campos importantes são quatro: Printer/Plotter (escolha do dispositivo), Paper size (tamanho da folha), Plot style table (.ctb que controla cor e espessura) e Plot scale (sempre 1:1 quando se imprime do Layout).

Depois de salvo, basta abrir o PLOT em qualquer prancha, clicar no dropdown Page setup name no topo da janela, e escolher o setup. Todos os campos preenchem sozinhos.

Em projeto grande, monto cinco setups padrão: A4-Mono, A3-Mono, A2-Mono, A1-Mono, A0-Mono. Trocar entre eles vira só escolher o nome no dropdown do PLOT.

Page Setup viaja com o arquivo

Page Setups ficam salvos dentro do .dwg, não no AutoCAD. Quem abrir o arquivo herda os setups. Para padronizar no escritório, salve em um template .dwt comum.

Plot Style Tables .ctb: como cor vira espessura de linha

Aqui está a engrenagem central do PLOT no AutoCAD. A Plot Style Table (extensão .ctb) é uma tabela que diz: "cor 1 da tela imprime com espessura X, cor 2 com espessura Y".

A lógica é Color-Dependent: você desenhou parede em vermelho (cor 1)? O .ctb pode dizer que cor 1 imprime preta, com espessura 0,50 mm. Janela em azul (cor 5)? Cor 5 imprime preta, com 0,30 mm. E assim por diante.

Como o Color-Dependent .ctb converte cor de tela em espessura preta Exemplo de mapeamento de um plot style table color-dependent: cada cor do AutoCAD Color Index — vermelho, amarelo, verde, ciano, azul e branco — recebe uma espessura de linha fixa e, no monochrome.ctb, todas saem em preto sólido na plotagem. Exemplo de mapeamento cor → espessura (Color-Dependent) COR NA TELA (ACI) ESPESSURA NO .ctb SAÍDA NO PDF 1 · Vermelho 0,50 mm 2 · Amarelo 0,25 mm 3 · Verde 0,35 mm 4 · Ciano 0,18 mm 5 · Azul 0,30 mm No monochrome.ctb toda a coluna da direita sai preta — muda só a espessura, nunca a cor. Valores ilustrativos: cada escritório calibra sua própria tabela de penas.
A tabela é Color-Dependent: a cor com que você desenhou (índice ACI) define a espessura da pena, e o monochrome.ctb força a saída em preto. É por isso que projetar organizado por cores equivale a projetar organizado por espessuras.

O AutoCAD vem com alguns .ctb prontos. Os três essenciais para arquitetura:

  • monochrome.ctb — todas as cores imprimem preto sólido. Espessuras herdadas das layers. É o padrão para arquitetura no Brasil.
  • acad.ctb — preserva as cores da tela. Útil para apresentações coloridas, ruim para prancha técnica.
  • grayscale.ctb — converte cores em tons de cinza. Praticamente nunca usado em projeto técnico.

Para criar seu próprio .ctb, digite STYLESMANAGER para abrir o Plot Style Manager e use o assistente Add-A-Plot Style Table — ou edite um .ctb existente pelo Plot Style Table Editor, dentro da janela do PLOT.

No editor você ajusta cor a cor: mantendo o mesmo exemplo, a cor 1 vira preto com 0,50 mm, a cor 2 vira preto com 0,25 mm, e assim por diante — cada número da paleta ACI (AutoCAD Color Index) ganha uma espessura fixa.

Esse arquivo personalizado vira o padrão do escritório. Salve em uma pasta de rede para todos usarem o mesmo .ctb.

Hierarquia de penas: a espessura certa para cada elemento

Preto no preto resolve a cor, mas não a leitura. Uma prancha profissional se lê pela hierarquia de espessuras: o que está cortado é grosso, o que está projetado é fino. É o .ctb que impõe essa ordem.

As espessuras seguem a série ISO (ISO 9175-1), em razão de ≈ √2: 0,13 · 0,18 · 0,25 · 0,35 · 0,50 · 0,70 · 1,00 · 1,40 · 2,00 mm. Cada degrau é o anterior multiplicado por cerca de 1,4.

Na planta de arquitetura, três a quatro penas já resolvem. O truque é atrelar cada espessura a uma cor da tela e deixar o monochrome.ctb traduzir cor em pena na hora de plotar:

EspessuraElemento na plantaPapel na leitura
0,50–0,70 mmParedes e elementos em corteDefine o que foi seccionado
0,35 mmEsquadrias e contornos no corteSegundo plano do corte
0,25 mmMobiliário, projeções, pisoO que está visto, não cortado
0,18 mmCotas, textos, eixos, hachuraInforma sem competir com o desenho
0,13 mmLinhas auxiliares e de chamadaPresente, quase imperceptível
Hierarquia de espessuras de linha em uma planta e a série de penas ISO Fragmento de planta baixa mostrando a hierarquia de penas: paredes em corte com traço grosso de 0,50 milímetros, esquadrias com 0,35, mobiliário e projeções com 0,25 e cotas e textos com 0,18; ao lado, a escada de espessuras padronizada pela ISO, de 0,13 a 0,70 milímetros, cada degrau cerca de 1,4 vez o anterior. A mesma planta, quatro penas: a espessura organiza a leitura porta A escada de penas (ISO) 0,13 0,18 0,25 0,35 0,50 0,70 cada degrau ≈ 1,4 × o anterior (mm) 0,50 mm · paredes em corte 0,35 mm · esquadrias no corte 0,25 mm · mobiliário e projeção 0,18 mm · cotas, textos e hachura
A hierarquia de penas dá profundidade à prancha: parede em corte grossa (0,50 mm), esquadria média (0,35), mobiliário fino (0,25), cota mais fina ainda (0,18). As espessuras vêm da série ISO — a distribuição por elemento é convenção de escritório, imposta pelo .ctb.

Não existe norma ABNT que fixe a pena de cada elemento — isso é convenção de prancha, e cada escritório calibra a sua. A série de espessuras, essa sim, é padronizada pela ISO e herdada das antigas canetas nanquim.

O ganho prático: com a cor amarrada à espessura, revisar a prancha vira revisar cores na tela. Uma parede em corte que saiu fina denuncia uma layer na cor errada — não um erro de PLOT.

Anatomia de uma aba de Layout (Paper Space) Diagrama de uma folha no Paper Space do AutoCAD: a borda da folha e sua margem de plotagem, uma viewport que abre uma janela para o Model Space com a escala travada em 1 para 50, o carimbo no canto inferior direito com título e escala, e a barra de abas Model e Layout na base da tela. A folha do Layout: onde a prancha é montada viewport · escala 1:50 CARIMBO Planta baixa Esc. 1:50 Prancha 01/12 Model Layout 1 Layout 2 FolhaA3 do papel Margemde plotagem Viewporta escala moraaqui, não no PLOT Carimbofixo no papel Tudo que você vê aqui — folha, margem, viewport e carimbo — pertence ao Paper Space. O desenho em si continua no Model.
Uma aba de Layout é a folha em si: dentro dela, a viewport abre uma janela para o Model e é onde a escala é travada (1:50, aqui), enquanto o carimbo fica fixo no papel. Defina a escala na viewport, nunca no PLOT.

Como escolher o paper size pela escala do projeto

O tamanho do papel não é estético — é função direta da escala que o desenho precisa ter para ser legível. Errar o paper size é entregar prancha mutilada ou desperdiçada.

A ABNT NBR 16752:2020 (que cancelou e substituiu as antigas NBR 10068:1987 e NBR 10582:1988) padroniza a série A da ISO: A0 com 841 x 1189 mm, A1 com 594 x 841, A2 com 420 x 594, A3 com 297 x 420, A4 com 210 x 297.

Série A da ISO 216: cada formato é a metade do anterior Diagrama de subdivisão da série A padronizada pela ABNT NBR 16752:2020: o A0 de 841 por 1189 milímetros se divide em dois A1, que se dividem em A2, A3 e A4, mantendo a mesma proporção de raiz de dois a cada corte. Série A: dobre ao meio e você cai no próximo formato A1 594×841 A2 420×594 A3 297×420 A4 210×297 A5… A0 = 841 × 1189 mm A regra √2 Cada corte no meio do lado maior gera o formato seguinte, com a mesma proporção 1 : 1,414. Área do A0 ≈ 1 m² (alvo ISO). Cada nível abaixo tem metade da área. Padrão no Brasil ABNT NBR 16752:2020.
A série A não é arbitrária: o A0 é dimensionado para 1 m² (a área-alvo da ISO; 841 × 1189 mm arredondados dão ≈ 0,99995 m²) e cada formato menor é a metade do anterior, mantendo a proporção 1 : √2. Por isso um A3 é sempre metade de um A2 — e uma prancha em A1 reduzida cabe limpa no A3.

A relação prática entre paper size e escala em arquitetura:

Paper sizeDimensãoQuando usarEscalas comuns
A0841 x 1189 mmUrbanismo, masterplan1:200, 1:500, 1:1000
A1594 x 841 mmProjeto executivo grande1:50, 1:75, 1:100
A2420 x 594 mmPranchas intermediárias1:50, 1:75
A3297 x 420 mmResidencial padrão, exercícios1:50, 1:75, 1:100
A4210 x 297 mmDetalhes, memorial1:20, 1:25, 1:50

Além da série A, o AutoCAD lista os formatos ANSI (americanos): ANSI A (Letter), ANSI B (Tabloid), ANSI C, ANSI D, ANSI E. Use só se o cliente exigir — no Brasil, padrão ABNT é série A.

Regra simples: se a prancha não cabe em A3 com escala 1:50, sobe para A1. Se não cabe em A1, sobe para A0. Reduzir escala (1:75, 1:100) para caber no A3 só quando o projeto permite essa perda de detalhe.

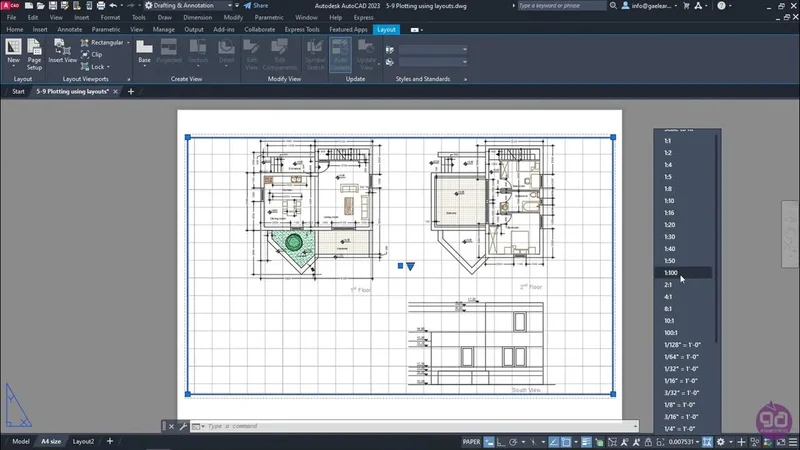

Escolhido o papel, a escala não é digitada no PLOT — ela é aplicada na viewport do Layout. A tabela abaixo traduz cada escala de prancha em dois números práticos.

O primeiro é o fator de zoom da viewport; o segundo, a altura que o texto precisa ter no Model para imprimir nos 2,5 mm mínimos de letra técnica:

Escala da prancha traduzida em fator de zoom da viewport e altura de texto Tabela relacionando a escala de plotagem (de 1:20 a 1:200) ao comando de zoom XP da viewport, com o desenho em milímetros, e à altura de texto no Model Space necessária para sair com 2,5 milímetros no papel, além do formato de folha típico. Escala da prancha → viewport (desenho em mm, 1 unidade = 1 mm) Escala Zoom da viewport Texto no Model p/ sair 2,5 mm no papel Folha típica 1:20 1/20xp (0,05) 50 mm (5 cm) A4 1:25 1/25xp (0,04) 62,5 mm A4 1:50 1/50xp (0,02) 125 mm (12,5 cm) A3 · A1 1:75 1/75xp (0,0133) 187,5 mm A2 · A3 1:100 1/100xp (0,01) 250 mm (25 cm) A1 · A0 1:200 1/200xp (0,005) 500 mm (50 cm) A0 Se o desenho estiver em cm, multiplique o fator de zoom por 10 (ex.: 1:50 → 1/5xp). A altura de texto = 2,5 mm × denominador da escala.
A conta é direta: o fator de zoom da viewport é 1/denominador da escala, e o texto no Model precisa medir 2,5 mm × esse mesmo denominador para sair legível. Definir isso na viewport, e não no PLOT, é o que mantém a prancha em escala.

Plot to PDF: as configurações ideais campo a campo

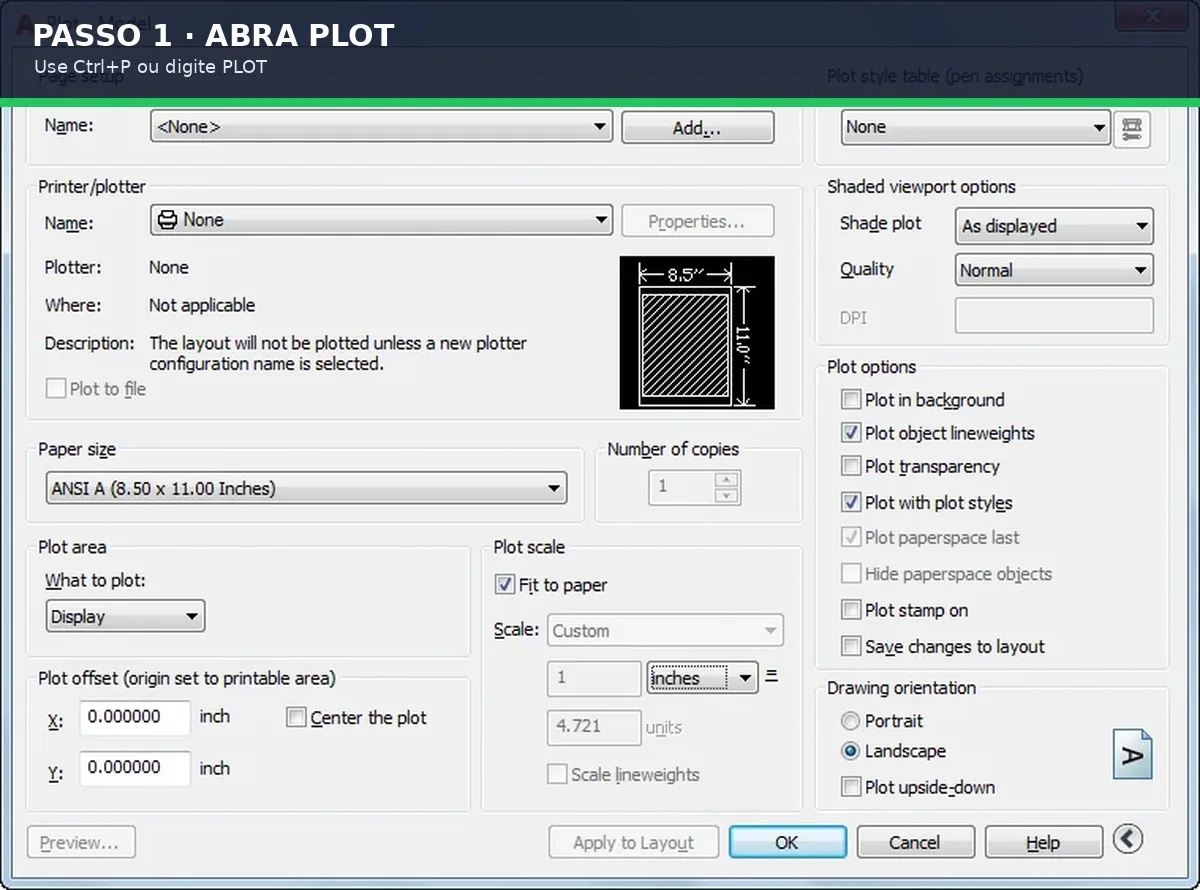

Com Page Setup e .ctb entendidos, hora de fechar o PDF perfeito. Abra a janela do PLOT (Ctrl+P) no Layout pronto e preencha cada campo com critério.

Anatomia da janela PLOT do AutoCAD: os seis campos que decidem a prancha Mapa da caixa de diálogo do comando PLOT com os seis campos numerados que definem o PDF: Printer/plotter em DWG To PDF.pc3, Paper size ISO A3, Plot area Layout, Plot style table monochrome.ctb, Plot scale travado em 1:1 com Fit to paper desligado, e Plot options com lineweights e plot styles marcados. A janela do PLOT — só 6 campos importam Plot – Layout1 Printer / plotter DWG To PDF.pc3 1 Paper size ISO A3 (297 × 420 mm) 2 Plot area – What to plot Layout 3 Plot scale Fit to paper← DESLIGADO Scale: 1:1 mm 5 Plot style table (pen assignments) monochrome.ctb 4 Plot options Plot object lineweights Plot with plot styles Plot stamp on Plot in background 6 Preview OK Cancel Os números seguem a ordem do passo a passo abaixo. Preencheu os seis, clique em Preview antes do OK.
Os seis campos que decidem se a prancha sai certa. Em azul, os que controlam formato e escala; em verde, os que controlam cor, espessura e carimbo. O resto da janela pode ficar no padrão.

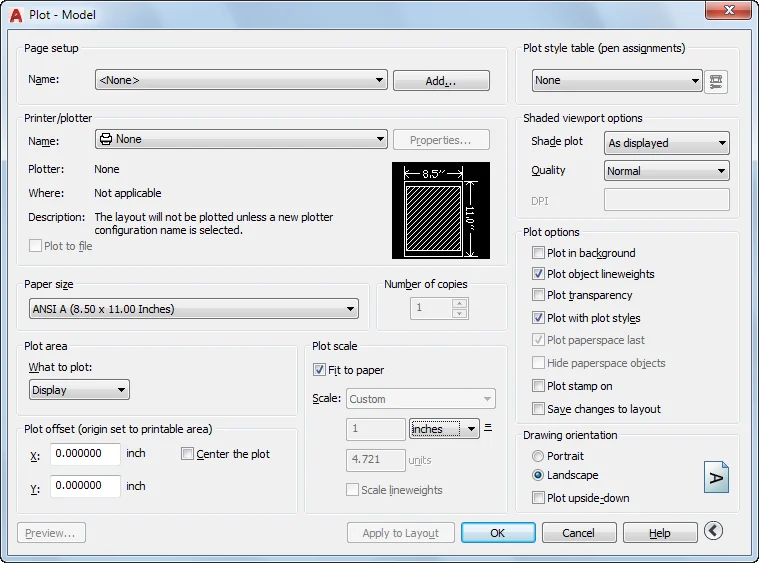

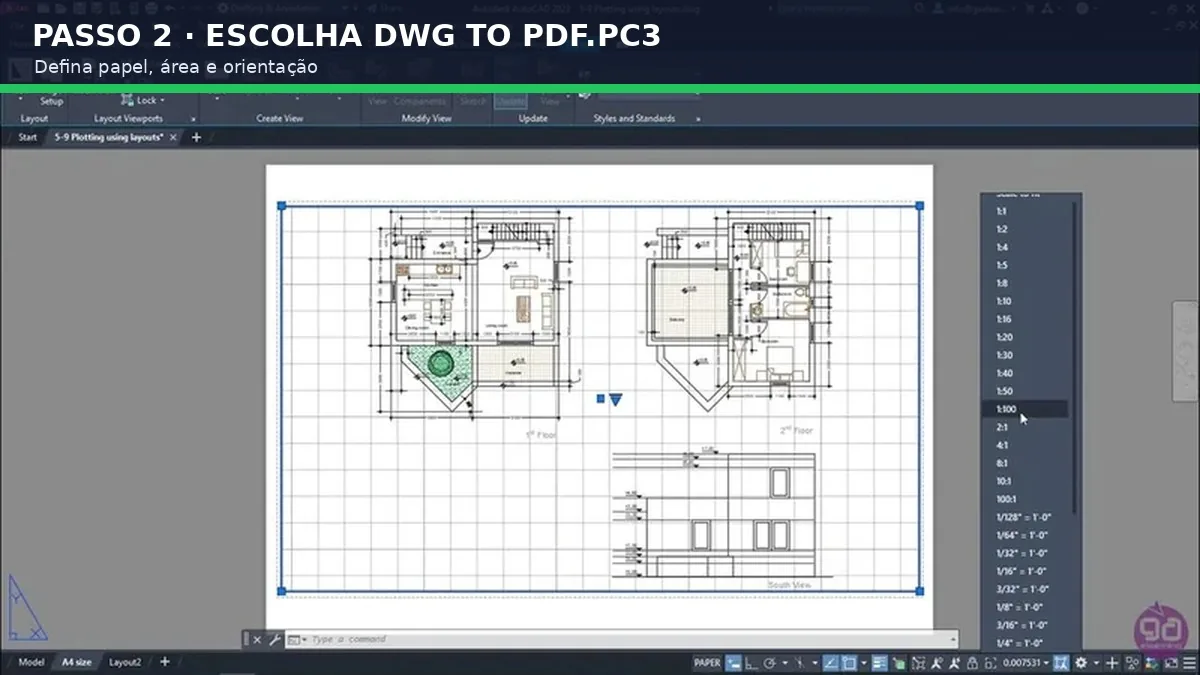

  1. Printer/plotter: selecione DWG To PDF.pc3. É o driver nativo do AutoCAD para gerar PDF. Não use Adobe PDF ou Microsoft Print to PDF — eles perdem precisão de espessura.
  2. Paper size: escolha o formato compatível com seu Layout (ISO A3, ISO A1, etc). O Layout precisa estar previamente configurado para o mesmo tamanho.
  3. Plot area: selecione Layout. Isso garante que o PDF saia com a área total da folha, com carimbo, margem e tudo no lugar.
  4. Plot style table: escolha monochrome.ctb para prancha técnica. Marque a opção Display plot styles para conferir como vai sair antes do PDF.
  5. Plot scale: trave em 1:1 mm. DESLIGUE a caixa Fit to paper. A escala real do desenho já foi definida na viewport do Layout, não aqui.
  6. Plot options: marque Plot object lineweights e Plot with plot styles. Se quiser carimbo automático com data e nome do arquivo, ative Plot stamp on.

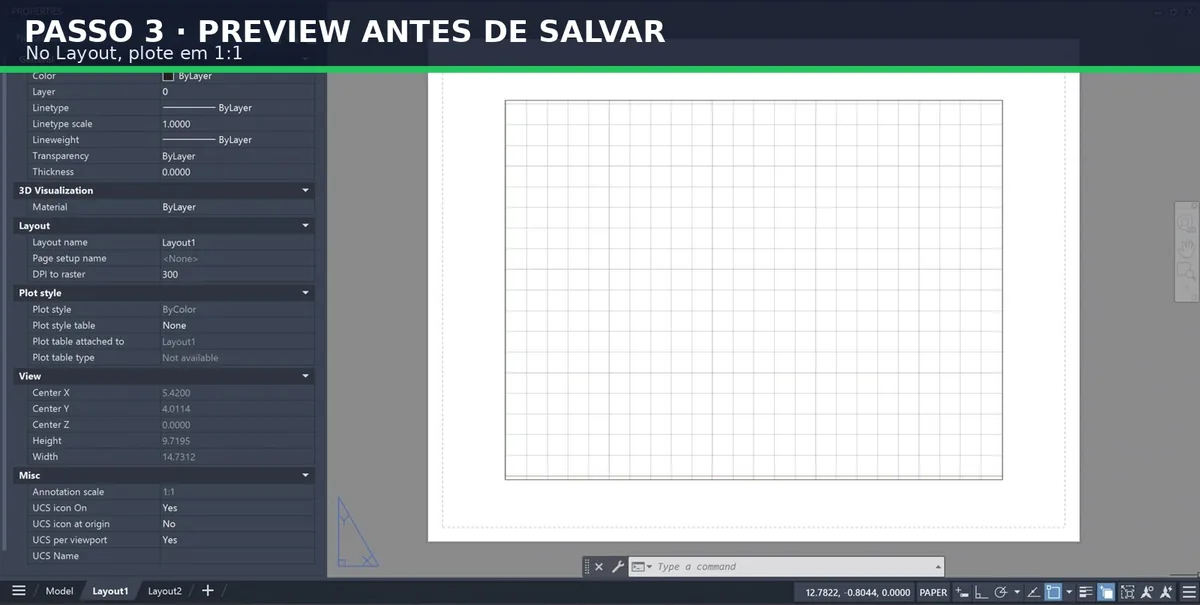

Clique em Preview antes de bater OK. Se o desenho aparecer centrado, preto, com espessuras visíveis e carimbo no canto, está pronto. Bata OK, escolha onde salvar, dê um nome e seu PDF está gerado.

A combinação que resolve a grande maioria dos casos: DWG To PDF.pc3 + monochrome.ctb + Plot Scale 1:1 + Fit to paper desligado + Plot area Layout. Salve como Page Setup "A3-Mono-PDF" e a prancha sai certa de primeira.

Domine o AutoCAD para Arquitetura Cursos completos da Mobflix do básico ao detalhamento profissional
Ver curso de AutoCAD →

Layout vs Model: por que SEMPRE imprimir do Layout

Existe uma briga eterna nas faculdades de arquitetura: aluno acostumado a plotar do Model Space jura que funciona. Funciona — mas é o caminho do amador.

O Model Space é o espaço infinito onde você desenha em escala real (1:1, em centímetros). Aqui não existe folha — existe o mundo do projeto.

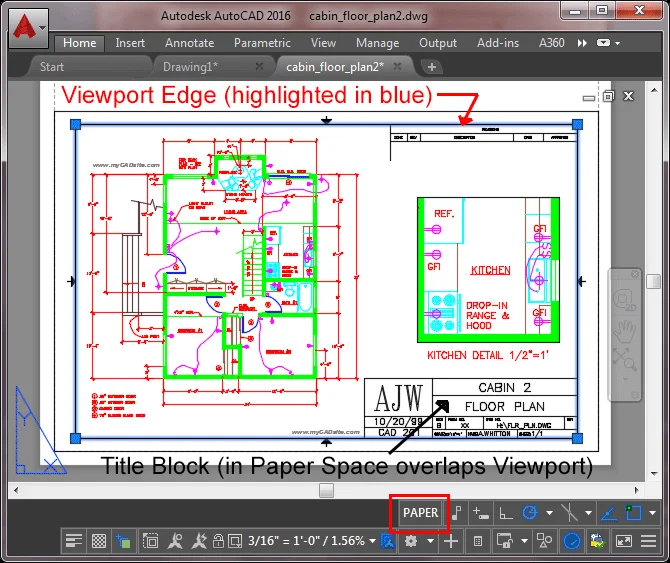

O Paper Space (Layout) é a representação da folha de papel. É onde você monta a prancha: insere o carimbo, abre viewports para o Model em escalas diferentes, posiciona cortes e fachadas.

Um Model Space alimenta vários Layouts em escalas e papéis diferentes Esquema mostrando que o desenho único no Model Space, em escala 1 para 1, é visto por três Layouts diferentes: um A3 com viewport em 1:50 para plantas, um A1 em 1:100 para cortes e um A0 em 1:200 para implantação, todos no mesmo arquivo dwg. Um desenho, vários Layouts — no mesmo .dwg MODEL SPACE 1:1 — o projeto real desenhe uma vez, em tamanho real Layout 1 · A3 viewport 1:50 — plantas Layout 2 · A1 viewport 1:100 — cortes Layout 3 · A0 viewport 1:200 — implantação Cada Layout tem seu papel, sua escala e seu Page Setup. O Model nunca muda — quem enquadra e reduz é a viewport.
Plotar do Layout desacopla o desenho da folha: o Model fica intocado em 1:1 e cada aba de Layout é uma prancha independente, com seu papel, sua escala de viewport e seu carimbo. Plotar do Model joga fora todo esse controle.

Plotar do Layout traz quatro vantagens objetivas sobre o Model:

  • Escala travada por viewport: cada janelinha pode estar em 1:50, 1:100, 1:20. Você controla cada uma à parte sem mexer no projeto.
  • Carimbo, legenda e título no Paper Space: ficam estáticos, sem afetar o desenho. Imprime sempre no mesmo lugar.
  • Page Setup salvo: a configuração de plotter, .ctb e paper size fica vinculada ao Layout. Trocar de prancha não exige reconfigurar.
  • Múltiplas pranchas no mesmo arquivo: Layout1 vira A3 da planta, Layout2 vira A1 dos cortes, Layout3 vira A0 de implantação. Tudo no mesmo .dwg.

Plotar do Model só faz sentido em um caso: você quer um teste rápido em escala "qualquer" para ver se a representação está ok, sem compromisso com a entrega.

Plotar do Model Space contra plotar do Layout, item a item Quadro comparativo entre plotar direto do Model Space e plotar do Layout: escala, carimbo, Page Setup salvo e múltiplas pranchas no mesmo arquivo. No Model tudo é manual e frágil; no Layout cada item é travado e reutilizável, por isso é o caminho para a entrega oficial. Por que o Layout ganha em tudo que importa na entrega Plotar do Modelo caminho do amador Plotar do Layouto caminho profissional Escala digitada no PLOT, frágil travada por viewport Carimbo flutua junto do desenho fixo no papel Page Setup reconfigura toda vez salvo e reutilizável Várias pranchas um desenho, uma saída várias abas, um .dwg Serve para teste rápido, sem escala entrega oficial O Model Space é o mundo do projeto em 1:1. Para transformar esse mundo em folha entregável, o Layout existe.
Ponto a ponto, o Layout vence onde a entrega cobra: escala travada, carimbo fixo, Page Setup salvo e várias pranchas no mesmo arquivo. O Model só ganha no teste rápido sem compromisso de escala.

5 erros que devolvem a prancha da gráfica

Depois de plotar centenas de pranchas e revisar trabalho de alunos, identifico cinco erros que aparecem em loop. Nenhum é de desenho — todos se resolvem em um campo do PLOT.

1) acad.ctb impresso em preto e branco (cinza na gráfica). Sintoma: na saída monocromática, as cores claras viram cinza pálido — hachuras esmaecidas, cotas quase invisíveis. Solução: trocar para monochrome.ctb no PLOT.

2) Fit to paper ligado (escala não-bate). Sintoma: a prancha chega na gráfica e o cliente mede a parede no PDF com escalímetro — não bate. Solução: desligar Fit to paper e travar Plot Scale em 1:1.

3) Viewport destravada (escala muda sozinha). Sintoma: você ajusta 1:50, plota, e o PDF saiu em escala estranha. Causa: alguém deu zoom dentro da viewport. Solução: Properties (Ctrl+1) > Display locked = Yes.

4) Paper size errado (margem cortando o desenho). Sintoma: parte do carimbo ou da planta aparece cortada na borda. Causa: Layout configurado em A3, mas no PLOT escolheu A4. Solução: paper size do PLOT igual ao do Layout.

5) Falta plot stamp (prancha sem identificação). Sintoma: gráfica imprime 12 pranchas e ninguém sabe qual é qual. Solução: ativar Plot stamp on no PLOT, ou inserir carimbo manual no Paper Space.

Checklist anti-retrabalho

Antes de mandar pra gráfica, abra o PDF gerado: linhas pretas? Escala bate no escalímetro? Carimbo visível? Margens livres? Se sim, prancha aprovada. Se não, volta pro PLOT.

Conclusão: PLOT dominado é prancha entregue na hora

Dominar o PLOT no AutoCAD não é decorar onde fica cada campo — é entender que cada um existe por uma razão: cor controla espessura, escala mora na viewport, Paper Space é a folha, Model é o mundo.

Com Page Setup salvo, .ctb correto e Layout bem-configurado, plotar deixa de ser sofrimento e vira gesto automático: Ctrl+P, Page Setup A3-Mono-PDF, OK. PDF na mão em 30 segundos.

Próximo passo: aprenda os comandos avançados do AutoCAD para projetar mais rápido. Os cursos da Mobflix têm trilhas específicas para arquitetura, do projeto à plotagem profissional.

AutoCAD para Arquitetura na prática Curso completo da Mobflix com projetos e pranchas reais
Ver curso de AutoCAD →

Perguntas Frequentes

Qual o atalho para plotar no AutoCAD?

O atalho oficial é Ctrl+P, que abre a janela completa de PLOT — equivalente a digitar PLOT na linha de comando.

Para configurar a página sem plotar imediatamente, use PAGESETUP. Para múltiplas pranchas em lote, use PUBLISH.

Plot, Publish ou Export PDF: qual usar?

PLOT gera uma folha por vez, com controle total. PUBLISH agrupa vários layouts em um PDF único, ideal para projeto executivo completo.

EXPORTPDF é um PLOT simplificado e rápido, sem acesso ao Plot Style Table — bom para PDF de visualização, ruim para entrega oficial.

Por que minha prancha sai cinza ao plotar?

Quase sempre é o Plot Style Table. Com acad.ctb, cada cor vai para a saída como está; ao imprimir em preto e branco, as cores claras viram cinza pálido e o desenho perde legibilidade.

Troque para monochrome.ctb na janela do PLOT. Ele força toda cor a preto sólido antes do dispositivo e mantém Use object lineweight — ou seja, a espessura continua vindo do objeto/layer.

Para atribuir espessura por cor, use um .ctb color-dependent customizado no Plot Style Table Editor.

Devo plotar do Model Space ou do Layout?

Sempre do Layout (Paper Space). Ele permite escala travada por viewport, carimbo fixo, Page Setup salvo e múltiplas pranchas no mesmo arquivo.

O Model Space serve só para teste rápido sem compromisso de escala. Para entrega oficial, Layout sempre.

Como travar a escala da viewport antes de plotar?

Selecione a borda da viewport, abra Properties com Ctrl+1 e mude Display locked para Yes.

Sem essa trava, qualquer zoom dentro da viewport altera a escala da planta, e a prancha sai fora de escala no PDF.
