Comandos do AutoCAD: Lista Completa com Atalhos para Arquitetura

Aliases do AutoCAD ao lado da geometria que cada comando gera Painel escuro no estilo da linha de comando do AutoCAD. À esquerda, uma lista de aliases de uma a três letras (L para LINE, O para OFFSET, TR para TRIM, AR para ARRAY, MI para MIRROR). À direita, três miniaturas mostrando a geometria real produzida: ARRAY retangular 4 por 3, OFFSET de retângulos concêntricos e MIRROR espelhando uma forma em L sobre um eixo. ARQPEDIA · REFERÊNCIA RÁPIDA O alias que você digita → a geometria que sai ALIASES ESSENCIAIS L · LINE O · OFFSET TR · TRIM AR · ARRAY MI · MIRROR B · BLOCK AR · ARRAY 4×3 1 objeto → grade inteira O · OFFSET paralelas a distância fixa MI · MIRROR desenhe metade, espelhe Comando: _O → OFFSET, digite 150, clique do lado da paralela

Você já ficou parado na linha de comando do AutoCAD digitando o nome inteiro de um comando que poderia ter sido ativado com duas letras? Esse atraso se multiplica por centenas de vezes por dia.

A diferença entre um arquiteto que produz uma planta em duas horas e outro que leva quatro está, em grande parte, nos comandos que ele conhece — e como os ativa.

Este guia traz a lista completa dos comandos essenciais, seus atalhos e como personalizar o arquivo acad.pgp para criar os seus próprios.

Como funcionam os comandos e atalhos no AutoCAD

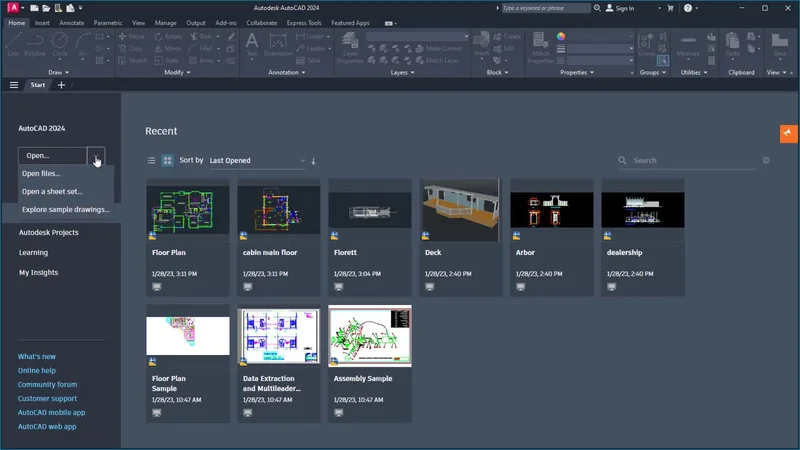

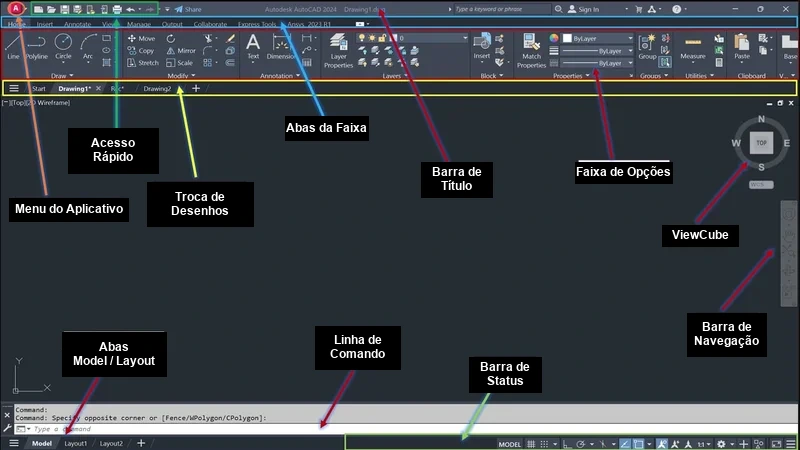

Pense na linha de comando do AutoCAD como o cérebro do programa. Tudo que você clica em algum ícone também pode ser digitado ali — e quase sempre é mais rápido.

Cada comando tem um nome completo (ex.: OFFSET) e um alias — atalho curto que substitui o nome inteiro, como digitar L em vez de LINE.

Esses aliases vivem no arquivo acad.pgp, o "dicionário de atalhos" do AutoCAD: um texto simples onde cada letra é mapeada para um comando.

Quando você digita O e pressiona Enter, o AutoCAD consulta esse dicionário e executa OFFSET.

A lógica é simples: nome completo = certeza; alias = velocidade. Domine os dois.

Dica de produtividade

Ative a opção Dynamic Input (tecla F12) para ver os valores diretamente no cursor, sem precisar olhar para a linha de comando na parte inferior da tela.

Comandos de desenho: a base de tudo

Esses são os comandos que criam geometria. Sem eles, não existe projeto.

LINE (L) — a reta mais direta ao ponto. É como um lápis: clica em dois pontos e o traço aparece. Para paredes, use-o em conjunto com ORTHO (F8) para garantir que as linhas sejam perfeitamente horizontais ou verticais.

POLYLINE (PL) — linhas conectadas em cadeia. Diferente do LINE, uma polilinha é um objeto único — não uma sequência de segmentos independentes.

Pense nela como uma corrente: mova qualquer parte, a corrente inteira acompanha.

Ideal para contornos de lotes e perímetros de edificações. Se precisar editar os vértices individualmente, use PEDIT ou clique no objeto e arraste os grips.

CIRCLE (C) — circunferências e furos. Útil para colunas cilíndricas, símbolos de cotas e detalhes de esquadrias. O atalho C e depois dois cliques (centro + raio) é suficiente para 90% dos casos.

ARC (A) — arcos e curvas. Funciona por três pontos (início, meio, fim) ou por ângulo. Para rampas curvas e vigas em arco, o ARC é insubstituível.

RECTANGLE (REC) — retângulo em dois cliques. Mais rápido que quatro linhas separadas. Gera uma polilinha fechada, ideal para blocos de porta e janela.

SPLINE (SPL) — curvas orgânicas. Para topografia, paisagismo e formas livres. O Spline segue uma sequência de pontos formando uma curva suave — como desenhar com régua flexível.

Comparativo entre LINE e POLYLINE no AutoCAD Dois contornos idênticos: à esquerda desenhado com LINE, formado por quatro segmentos independentes; à direita com POLYLINE, formado por um único objeto contínuo. Ao mover um vértice, o LINE separa os segmentos enquanto a POLYLINE acompanha como um todo. LINE (L) 4 segmentos independentes Mova 1 vértice e só aquele lado vai junto. Cada lado é um objeto à parte. POLYLINE (PL) 1 objeto contínuo Mova qualquer vértice e o contorno inteiro se ajusta — fecha sozinho.
LINE gera quatro segmentos soltos; POLYLINE gera um único objeto. Para perímetros de lote, áreas e cálculo de perímetro (AREA), prefira sempre POLYLINE.

Comandos de edição: onde a produtividade acontece

Se os comandos de desenho são o lápis, os de edição são a borracha inteligente e a régua. É aqui que a maioria dos arquitetos ganha (ou perde) tempo.

OFFSET (O) — paralelas instantâneas. Imagine que você quer a espessura de uma parede de 15 cm: selecione a linha base, digite 150, clique do lado que quer a paralela. Pronto. É o comando mais usado em plantas baixas.

TRIM (TR) — corte cirúrgico. Funciona como uma tesoura que só corta onde você quer.

Desde o AutoCAD 2021, o comando abre no modo Quick (variável TRIMEXTENDMODE = 1): todos os objetos do desenho já valem como borda de corte, então você chama TR e clica direto no que quer eliminar.

Precisa do comportamento antigo, escolhendo bordas específicas? Defina TRIMEXTENDMODE = 0 (modo Standard) ou use a opção cuTting edges dentro do comando.

EXTEND (EX) — o oposto do TRIM. Estica uma linha até alcançar outra e compartilha o mesmo modo Quick. Durante o TRIM, segure Shift para alternar para EXTEND sem sair do comando — e vice-versa.

FILLET (F) — chanfro arredondado. Une duas linhas com um arco de raio definido. Com raio zero, ele simplesmente fecha o canto das linhas — função usada constantemente para fechar paredes que se cruzam.

CHAMFER (CHA) — chanfro reto. Onde o FILLET arredonda o canto com um arco, o CHAMFER troca a quina por uma aresta reta e biselada — um corte diagonal, em geral a 45°, definido por duas distâncias.

Use para cortes de quina em mobiliário e detalhes construtivos.

MOVE (M) — mover objetos. Selecione, pressione Enter, clique no ponto de referência e clique no destino. Use com Snap ativado para mover com precisão absoluta.

COPY (CO) — copiar mantendo o original. Mesma lógica do MOVE, mas o objeto original permanece. O modo Multiple (padrão nas versões modernas) permite copiar várias vezes sem repetir o comando.

ROTATE (RO) — girar por ângulo. O ponto de referência é o pivô de rotação. Combine com o modo Reference para girar algo até um ângulo exato sem calcular diferença manualmente.

SCALE (SC) — escalar proporcionalmente. Muito usado para ajustar blocos importados de outros projetos que vieram em escala errada.

Com Reference, você define a escala por dois pontos medidos — sem precisar calcular o fator.

MIRROR (MI) — espelhar simetricamente. Selecione os objetos, defina a linha de simetria com dois pontos e decida se apaga ou mantém o original.

Para plantas simétricas, você desenha metade e espelha — cortando o tempo de desenho pela metade.

Fluxo OFFSET + TRIM para fechar uma parede de 15 cm Três passos: o eixo da parede desenhado com LINE; o OFFSET de 150 mm criando a face paralela; e o TRIM fechando o canto, resultando em uma parede de 15 centímetros de espessura. 1 · LINE Eixo da parede 2 · OFFSET 150 150 Paralela a 150 mm 3 · TRIM Canto fechado: parede 15 cm
O par OFFSET + TRIM é o fluxo mais repetido em planta baixa: desenhe o eixo, dê OFFSET 150 para a espessura de 15 cm e use TRIM para fechar o canto. Troque 150 pela espessura real da sua alvenaria.
Travou em algum comando de edição? Na Mobflix você vê OFFSET, TRIM e ARRAY aplicados numa planta real, passo a passo em vídeo
Ver aula de edição →

Comandos avançados: do iniciante ao profissional

Esses comandos separam quem usa o AutoCAD de quem domina o AutoCAD.

ARRAY (AR) — repetição inteligente. Imagine 20 pilares espaçados a cada 5 m em linha reta. Com ARRAY Retangular, você define linhas, colunas e espaçamento — e os 20 pilares aparecem de uma vez.

Existem três tipos: Retangular (grade), Polar (em círculo — perfeito para escadas helicoidais) e Path (ao longo de um caminho, para corrimãos e gradis).

HATCH (H) — preenchimento de áreas. Funciona como carimbar um padrão dentro de um contorno fechado. Para plantas baixas, use ANSI31 para alvenaria ou AR-CONC para concreto.

O parâmetro de escala do hatch precisa ser ajustado conforme a escala do desenho — o que funciona em 1:50 vai aparecer enorme em 1:100.

BLOCK (B) — criar componentes reutilizáveis. Um bloco é como um símbolo de borracha: você define uma vez e insere quantas vezes quiser.

Se editar o bloco original, todas as instâncias se atualizam automaticamente. Use para portas, janelas, sanitários e mobiliário.

INSERT (I) — inserir blocos no desenho. Abre o gerenciador de blocos para escolher qual inserir, em que escala e ângulo. Para inserir blocos de bibliotecas externas (.dwg), use o Design Center (Ctrl+2).

EXPLODE (X) — desfazer agrupamentos. Desmonta um bloco, polilinha ou hatch em seus elementos individuais. Use com cuidado: ao explodir um bloco, você perde a capacidade de atualização em lote.

JOIN (J) — unir segmentos em uma polilinha. O inverso do EXPLODE para linhas: une segmentos colineares ou coplanares numa única polilinha. Muito útil ao receber arquivos com geometrias fragmentadas.

MATCHPROP (MA) — colar propriedades. Como o "pincel de formatação" do Word, mas para o AutoCAD. Selecione o objeto de origem e clique nos de destino para copiar layer, cor, tipo de linha e espessura de uma vez.

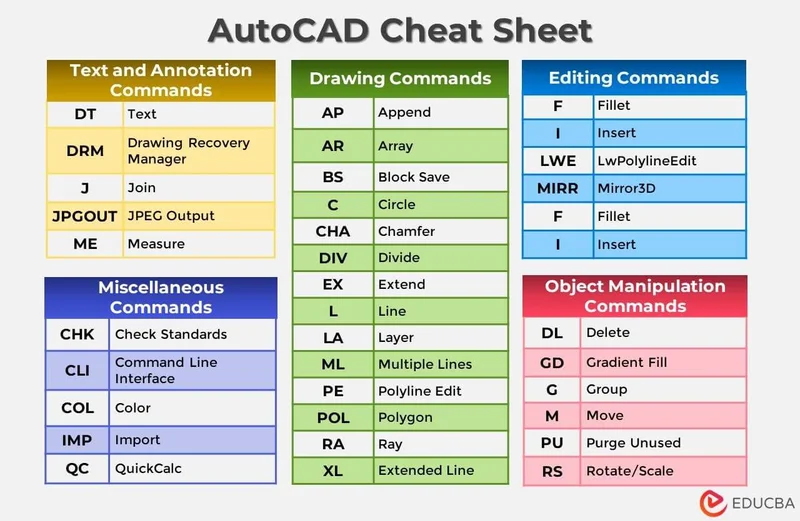

Tabela completa: 25 comandos essenciais

Use esta tabela como referência rápida durante o trabalho. Os aliases são os padrões do AutoCAD — alguns podem variar se seu escritório tiver um acad.pgp customizado.

ComandoAliasFunção resumidaUso em arquitetura
LINELSegmento de retaParedes, eixos, cotas auxiliares
POLYLINEPLLinha contínua multipontoPerímetros, lotes, contornos
CIRCLECCircunferênciaColunas, símbolos, furos
ARCAArco por 3 pontos ou ânguloRampas, escadas curvas, arcos
RECTANGLERECRetângulo como polilinhaBlocagem de portas e janelas
SPLINESPLCurva suave por pontosTopografia, curvas de nível
OFFSETOParalela a distância definidaEspessura de paredes
TRIMTRCorta segmentos em bordasFechamento de interseções
EXTENDEXEstica até bordaCompletar linhas curtas
FILLETFArredonda ou fecha cantosQuinas de paredes, esquadrias
CHAMFERCHAAresta reta biselada na quinaDetalhes de mobiliário
MOVEMMover objetosReposicionar elementos
COPYCOCopiar objetoCópias de blocos, elementos
ROTATEROGirar por ânguloAjuste de esquadrias, blocos
SCALESCEscalar proporcionalmenteAjuste de blocos importados
MIRRORMIEspelhar em eixoPlantas simétricas
ARRAYARCopiar em padrãoPilares, janelas repetidas
HATCHHPreencher com padrãoIndicar materiais em corte
BLOCKBCriar componentePortas, janelas, mobiliário
INSERTIInserir blocoPosicionar componentes
EXPLODEXDesagrupar objetoEditar partes de blocos
JOINJUnir segmentosLimpar arquivos fragmentados
MATCHPROPMACopiar propriedadesPadronizar camadas e cores
DIMSTYLEDGerenciador de estilos de cotaPadronizar cotas do projeto
REGENRERegenerar o desenhoCorrigir visualização de arcos

Checklist: os 10 atalhos que viram memória muscular

Marque cada um conforme você consegue digitar o alias sem pensar. Quando os 10 estiverem marcados, você cobre a maior parte de qualquer planta baixa.

Como criar aliases personalizados no acad.pgp

O arquivo acad.pgp é o dicionário de atalhos do AutoCAD. Ele fica na pasta de perfil do usuário — algo como C:\Users\[seu nome]\AppData\Roaming\Autodesk\AutoCAD [versão]\R[n]\ptb\Support\acad.pgp.

Você pode abri-lo diretamente pelo AutoCAD em Manage > Edit Aliases. Cada linha de alias segue o formato:

; Formato: ALIAS, *COMANDO_COMPLETO
PB, *-BEDIT
PL2, *POLYLINE
OF5, *OFFSET
; Aliases customizados do escritório
MB, *MATCHPROP
AR2, *ARRAY

Siga os quatro passos abaixo para criar o seu primeiro alias personalizado sem errar:

  1. Acesse o editor: Vá em Manage > Edit Aliases. O acad.pgp abre no Bloco de Notas.
  2. Role até a seção de aliases do usuário: Procure o comentário ; User Defined Aliases ou simplesmente vá ao final do arquivo.
  3. Adicione sua linha: Escreva ALIAS, *COMANDO — sem espaço antes da vírgula, com vírgula e espaços antes do asterisco.
  4. Recarregue sem fechar: Na linha de comando do AutoCAD, digite REINIT, marque PGP File e clique OK. O alias já funciona imediatamente.

Bons aliases seguem a lógica do seu fluxo — não tente memorizar os de outra pessoa. Se você usa OFFSET 40 vezes por dia, o alias O já existe. Mas se MATCHPROP é comum no seu trabalho, criar MB poupa tempo real.

Para quem colabora em equipe, vale exportar o acad.pgp customizado para todos os membros. Assim, os atalhos são consistentes em toda a equipe.

Dicas avançadas que a maioria ignora

TRIM em modo Quick. Nas versões 2021 em diante, dispensa o antigo Enter duplo: chame TR e clique direto nos trechos a eliminar, pois todos os objetos já entram como borda.

Quer voltar ao modo clássico, escolhendo bordas específicas? Ajuste a variável TRIMEXTENDMODE para 0.

OFFSET com múltiplas distâncias. Após o primeiro OFFSET, pressione Enter para manter o mesmo objeto selecionado e mude a distância. Você cria múltiplas paralelas sem ter que recomeçar o comando.

COPY com Array. Dentro do comando COPY, use a opção Array para distribuir N cópias linearmente em uma distância total — sem precisar usar o ARRAY separado.

ROTATE com Reference. Selecione o objeto, chame RO, clique no pivô, depois digite R (Reference), clique em dois pontos que formam o ângulo atual e então no ângulo de destino. O programa calcula a diferença sozinho.

SCALE com Reference. Dentro de SC, pressione R e clique nos dois pontos que têm dimensão conhecida no desenho.

Informe a dimensão real e o AutoCAD escala para que aquele segmento mida exatamente o valor informado — sem calcular fator manualmente.

REGEN quando arcos parecem poligonais. Se círculos e arcos aparecerem como polígonos na tela, não é bug — é a resolução de exibição. Digite RE (REGEN) ou REGENALL para forçar recalculação gráfica.

DIMSTYLE (D) para padronizar todas as cotas. Antes de cotar a planta, abra DIMSTYLE (alias D): o gerenciador de estilos de cota define de uma vez a altura do texto, o tamanho da seta e as unidades de todo o projeto.

Ajuste o estilo uma vez e cada cota nova já sai no padrão do escritório — em vez de corrigir dimensão por dimensão depois.

FILLET, FILLET raio 0 e CHAMFER aplicados ao mesmo canto Comparativo do mesmo canto de duas linhas tratado de três formas: FILLET com raio cria um arco arredondado; FILLET com raio zero fecha a quina em ângulo vivo; CHAMFER substitui a quina por uma aresta reta e biselada a 45 graus. FILLET (F) raio > 0 → arco R Canto arredondado FILLET raio 0 fecha a quina viva Junta paredes que se cruzam CHAMFER (CHA) aresta reta biselada 45° Corte diagonal na quina
O mesmo canto, três resultados: FILLET com raio arredonda; FILLET com raio 0 fecha a quina viva (truque diário para juntar paredes); CHAMFER troca a quina por uma aresta reta e biselada — não é um arco nem um ângulo reto.

Teste-se: você sabe o que cada comando faz?

Cubra a resposta com a mão e responda em voz alta antes de abrir. Se errar dois ou mais, vale reler a seção correspondente.

1. O que faz FILLET com raio 0?

Fecha a quina viva entre duas linhas, sem nenhum arredondamento. É o truque diário para juntar duas paredes que se cruzam: chame F, ajuste o raio para 0 e clique nas duas linhas — o canto fecha em ângulo reto.

2. Você chama TRIM no AutoCAD 2024 e clica num trecho — precisa pressionar Enter antes?

Não. Desde o AutoCAD 2021 o modo Quick (TRIMEXTENDMODE = 1) já trata todos os objetos como borda de corte, então você clica direto no trecho a eliminar. O Enter duplo só valia no modo Standard antigo (= 0).

3. Qual a diferença entre CHAMFER e FILLET na mesma quina?

FILLET arredonda o canto com um arco; CHAMFER substitui a quina por uma aresta reta e biselada — um corte diagonal definido por duas distâncias, em geral a 45°. Não é um arco nem um ângulo reto.

4. Você precisa de 20 pilares espaçados a cada 5 m em linha. Qual comando e qual tipo?

ARRAY (AR), tipo Retangular: defina 1 linha, 20 colunas e espaçamento de 5000 mm. Para escada helicoidal seria o tipo Polar; para corrimão curvo, o tipo Path.

Conclusão: o atalho mais importante é o hábito

Conhecer a lista de comandos é o ponto de partida. Mas o que realmente acelera o trabalho é a memória muscular: digitar TR sem pensar, pressionar O instintivamente, acionar MI para qualquer simetria.

Comece dominando os dez comandos da tabela que você mais usa. Na semana seguinte, adicione mais cinco. Em um mês, você não vai precisar mais consultar nada — e a diferença no tempo de produção vai ser visível.

Desafio de hoje (5 minutos)

Abra o AutoCAD agora, vá em Manage > Edit Aliases e escolha 3 comandos que você usa direto mas ainda digita por extenso. Crie um alias curto para cada um no acad.pgp (ex.: MB, *MATCHPROP), rode REINIT e teste-os na hora.

Amanhã eles já estarão na sua memória muscular — e essa é a única forma de o tempo economizado virar real.

Do comando solto ao projeto inteiro As trilhas da Mobflix levam você da planta baixa ao detalhamento construtivo, com projetos reais como exercício
Ver trilha de projeto →

Perguntas Frequentes

Quais são os comandos mais usados no AutoCAD para arquitetura?

Os mais usados são LINE (L), OFFSET (O), TRIM (TR), EXTEND (EX), COPY (CO), MOVE (M), MIRROR (MI), ARRAY (AR), BLOCK (B) e INSERT (I).

Esses dez comandos cobrem a maior parte do trabalho em plantas baixas e detalhamentos.

O que é o arquivo acad.pgp e como criar aliases personalizados?

O acad.pgp é o dicionário de atalhos do AutoCAD. Abra-o via Manage > Edit Aliases e adicione linhas no formato ALIAS, *COMANDO. Salve e rode REINIT para ativar sem reiniciar o programa.

Como usar o ARRAY para repetir elementos em planta?

Digite AR, selecione o objeto e escolha o tipo: Retangular (linhas e colunas), Polar (em círculo) ou Path (ao longo de uma curva). Para uma fileira de pilares a cada 5 m, use Array Retangular com espaçamento de 5000 mm.

Qual a diferença entre TRIM e EXTEND?

TRIM (TR) corta o excesso de uma linha até a borda de outra — como tesoura. EXTEND (EX) estica uma linha até alcançar outra — como elástico.

Desde o AutoCAD 2021, ambos abrem no modo Quick (TRIMEXTENDMODE = 1), em que todos os objetos já valem como borda — basta clicar no trecho. Durante o TRIM, segure Shift para alternar para EXTEND sem sair do comando.

Como criar e inserir blocos no AutoCAD?

Use BLOCK (B) para criar um bloco a partir de geometria existente, definindo nome e ponto de inserção. Use INSERT (I) para inserir no desenho. Para bibliotecas externas, use o Design Center (Ctrl+2).
