Escala gráfica e escala numérica não são a mesma coisa

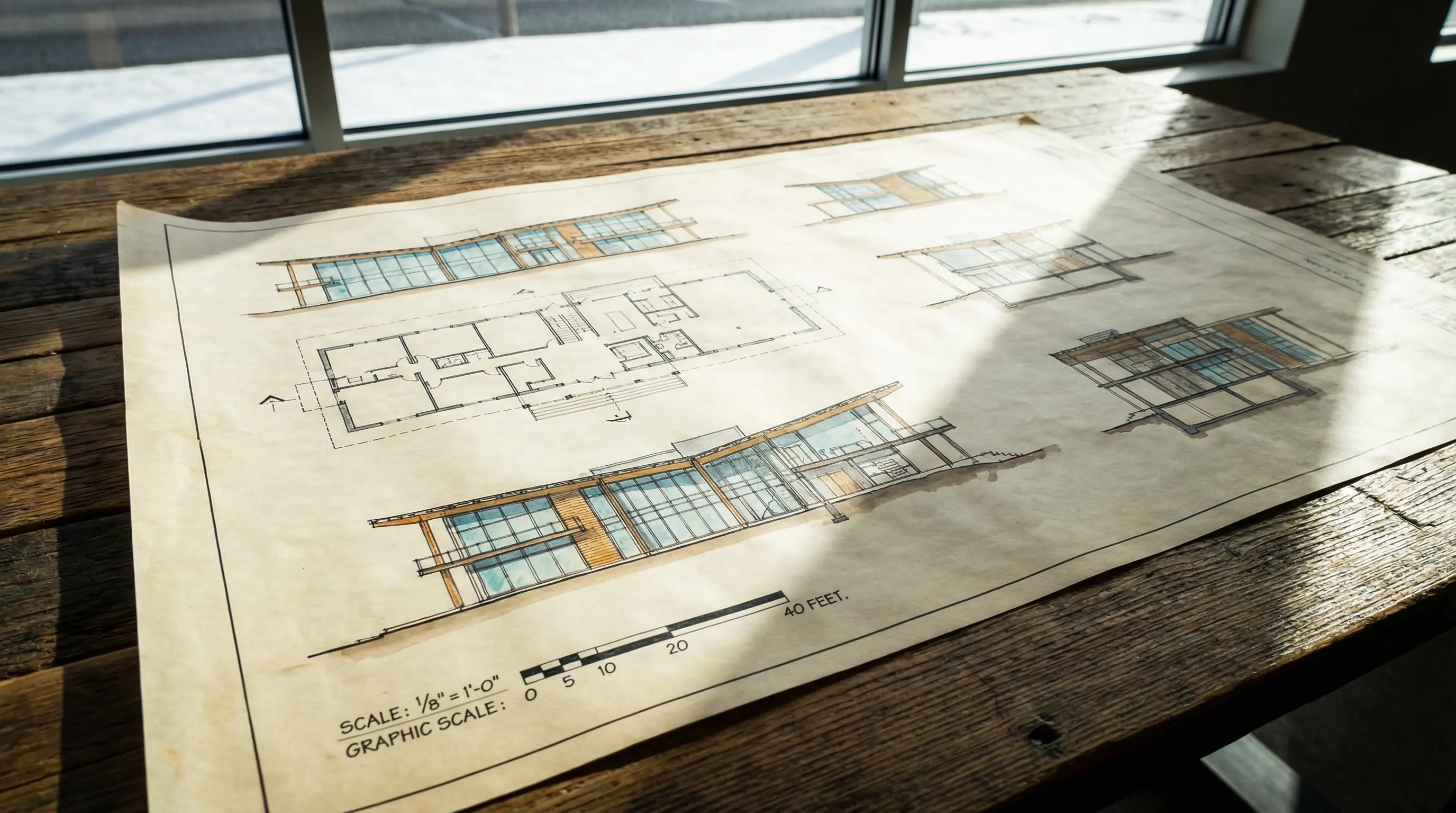

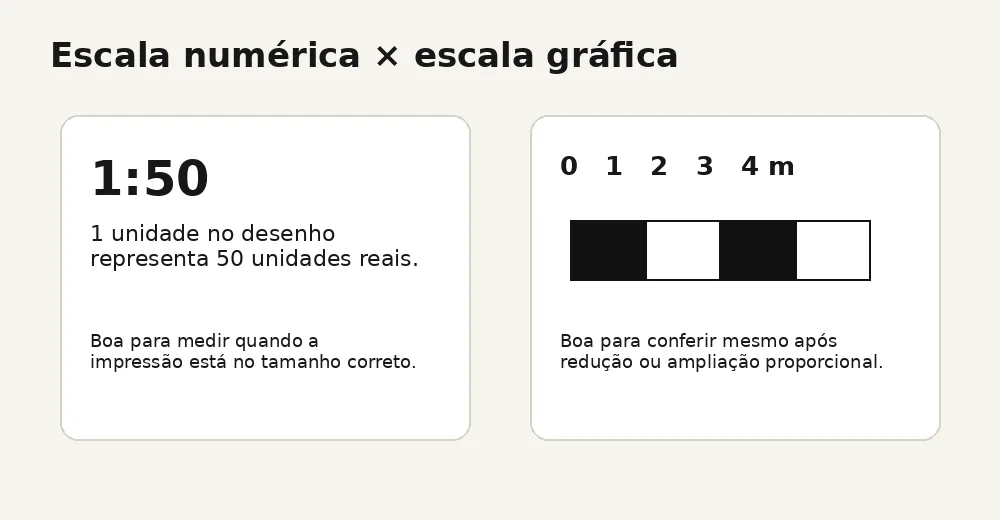

A escala numérica registra uma relação, como 1:50: cada unidade desenhada representa cinquenta unidades reais. A escala gráfica mostra essa relação como segmentos medidos. As duas podem aparecer juntas e cumprem funções complementares.

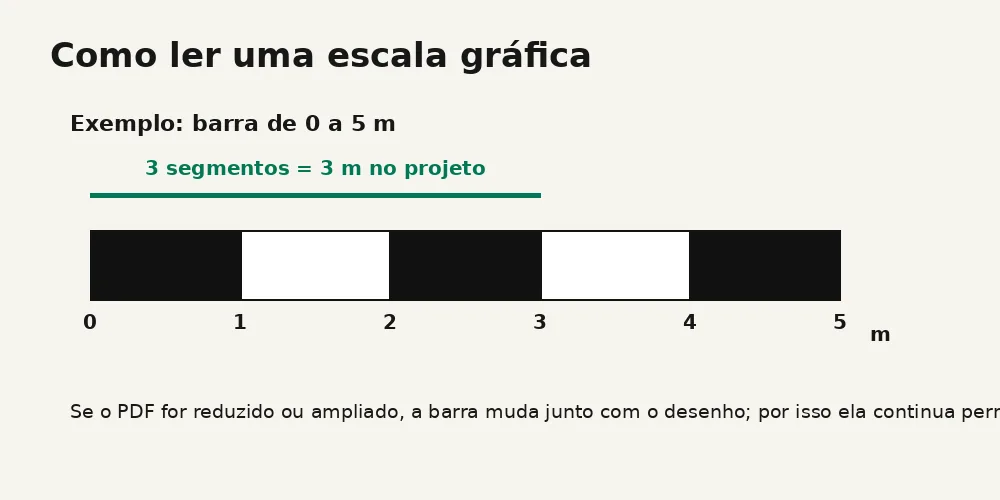

Como ler uma escala gráfica
- Identifique a unidade escrita no fim da barra: metro, centímetro ou outra.
- Observe o valor de cada segmento. Em uma barra de 0 a 5 m dividida em cinco partes, cada segmento representa 1 m.
- Meça no papel o trecho correspondente ao objeto.
- Converta pela própria barra, sem depender de a folha ter sido impressa no tamanho nominal.
Como desenhar uma barra de escala
Parta da escala do desenho e de uma medida redonda do mundo real. Em 1:100, 1 m real ocupa 1 cm no papel; uma barra de 5 m terá 5 cm quando impressa corretamente. Em 1:50, 1 m real ocupa 2 cm; a mesma barra terá 10 cm.
| Escala | 1 m real no papel | Uso comum |
|---|---|---|
| 1:20 | 5 cm | detalhes e ambientes pequenos |
| 1:50 | 2 cm | plantas e cortes detalhados |
| 1:100 | 1 cm | plantas gerais |
| 1:200 | 5 mm | implantação e estudos urbanos |
Erros frequentes
- usar barra em metros e cotas em centímetros sem deixar claro;
- copiar uma escala gráfica de outro desenho;
- esticar a barra horizontalmente para “caber”;
- manter 1:50 no título depois de reduzir o desenho;
- criar segmentos tão pequenos que não podem ser medidos.
Como escolher a escala certa para cada desenho
A escolha não começa pelo tamanho disponível na folha, mas pela informação que precisa ser lida. Uma implantação pode funcionar em 1:500 ou 1:200 porque mostra relações gerais. Uma planta de edifício costuma exigir 1:100 ou 1:50. Detalhes de esquadria, impermeabilização ou encontro de materiais podem precisar de 1:20, 1:10, 1:5 ou maior.
| Desenho | Faixas comuns | O que precisa permanecer legível |
|---|---|---|
| Implantação e situação | 1:1000, 1:500, 1:200 | Acessos, limites, orientação e relação com o entorno |
| Plantas, cortes e fachadas | 1:100 ou 1:50 | Ambientes, cotas, níveis, aberturas e elementos construtivos |
| Detalhes | 1:25, 1:20, 1:10, 1:5 | Camadas, fixações, encontros e dimensões de execução |
Essas faixas são referências de trabalho, não regras universais. A escala correta é aquela que torna o conteúdo necessário legível no suporte e na etapa de projeto adotados.
Como conferir se a escala gráfica está correta
- Escolha uma medida conhecida no desenho.
- Compare essa medida com a divisão indicada na barra.
- Redimensione a página ou imprima em escala diferente.
- Verifique se a barra mudou junto com o desenho.
- Confirme que o valor escrito continua coerente com a representação.
Perguntas frequentes
Por que a escala gráfica funciona após redução?
Escala gráfica substitui a escala numérica?
Como fazer escala gráfica 1:100?
Posso medir direto na tela?
O que fazer quando a barra não confere?
Fontes e critérios
- ABNT NBR 16752:2020 — requisitos para apresentação em folhas
- UFPR — resumo de normas de desenho técnico — referência acadêmica de normalização
