Introdução ao Revit e Sua Importância
O Autodesk Revit se estabeleceu como uma ferramenta indispensável na indústria da arquitetura, engenharia e construção (AEC) no Brasil e no mundo. Sua abordagem baseada em Building Information Modeling (BIM) permite a criação de modelos tridimensionais inteligentes que contêm uma vasta gama de informações sobre os elementos construtivos. Isso vai muito além do simples desenho CAD, possibilitando a análise de desempenho, quantificação de materiais e coordenação multidisciplinar.
A adoção do Revit não é apenas uma questão de modernização, mas uma necessidade para escritórios que buscam eficiência, redução de erros e maior competitividade. A capacidade de gerar plantas, cortes, elevações e tabelas automaticamente a partir de um único modelo centralizado otimiza significativamente o fluxo de trabalho. Além disso, a conformidade com as diretrizes da Estratégia BIM BR, que visa a disseminação do BIM no setor público e privado, torna o domínio do Revit um diferencial estratégico.
Configurações Iniciais e Templates

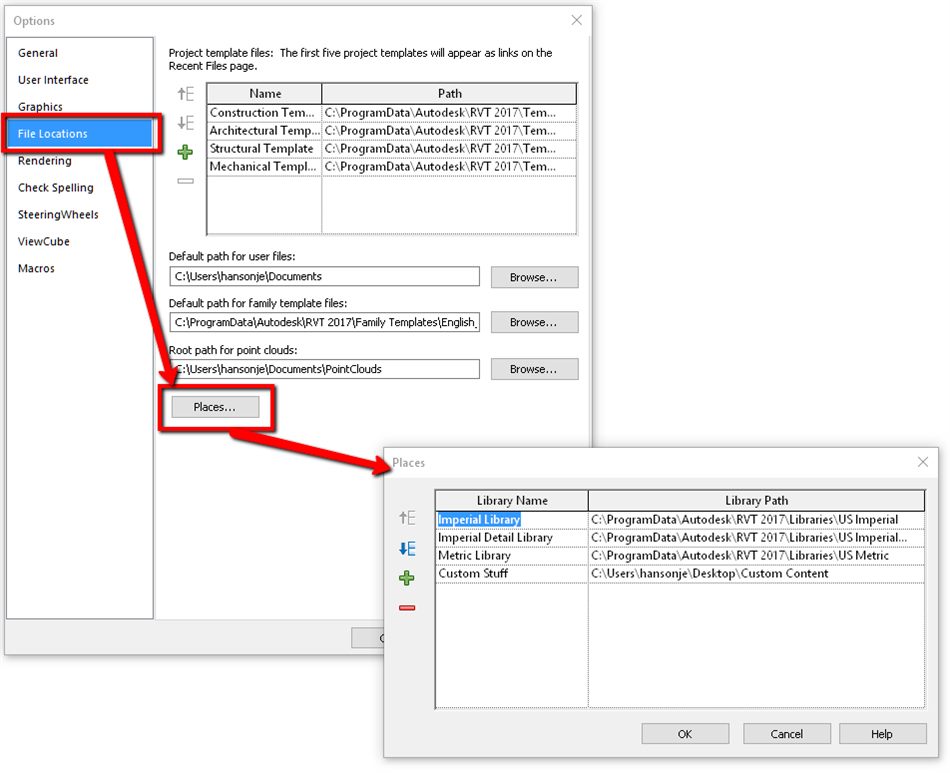

A base para um projeto bem-sucedido no Revit começa com uma configuração inicial robusta e a escolha do template correto. Um template bem estruturado já inclui famílias de elementos, estilos de linha, tipos de parede, pisos, telhados, e configurações de vista que seguem os padrões do escritório e as normas brasileiras, como as da ABNT NBR 6492 para representação de projetos de arquitetura.

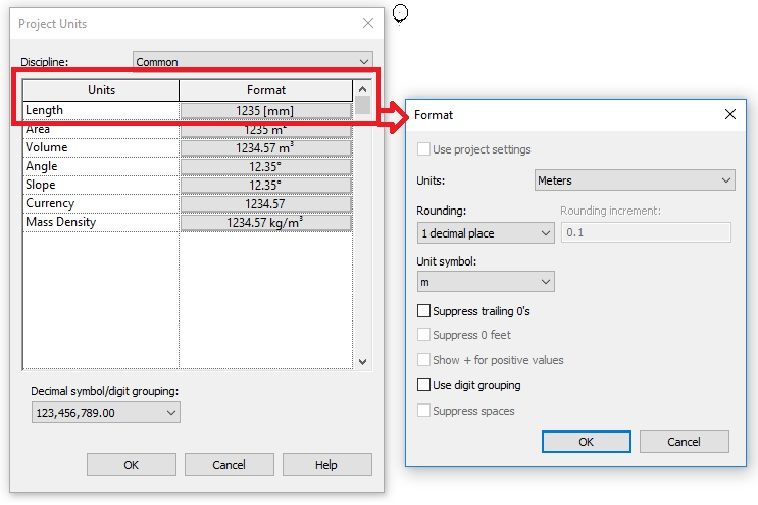

É crucial personalizar o template padrão do Revit ou criar um do zero para atender às especificidades de cada tipo de projeto. Isso envolve a definição de unidades de projeto (geralmente milímetros ou metros), a configuração de cotas, textos, hachuras e a inclusão de folhas de impressão com carimbos padronizados. Investir tempo na criação de um template otimizado economiza inúmeras horas em projetos futuros e garante a consistência visual e técnica.
Ponto-Chave
A personalização do template do Revit é a espinha dorsal para a padronização e eficiência em projetos arquitetônicos, garantindo conformidade com normas e otimizando o fluxo de trabalho.
Gerenciamento de Famílias e Bibliotecas
As famílias são os blocos construtivos do Revit, representando desde uma simples porta até um complexo sistema de fachada. Um gerenciamento eficaz de famílias é fundamental para a produtividade e a qualidade do modelo. É recomendável criar uma biblioteca de famílias personalizadas que contenham parâmetros específicos para o mercado brasileiro, como fabricantes locais, custos e informações técnicas relevantes para a NBR 15575 (Desempenho de Edificações).
Manter a biblioteca organizada, com categorias claras e nomes padronizados, facilita a busca e a inserção de elementos no projeto. Além disso, é importante estar atento à otimização das famílias, evitando geometrias excessivamente complexas que podem sobrecarregar o modelo e impactar o desempenho do software. A criação de famílias paramétricas permite flexibilidade e adaptabilidade a diferentes cenários de projeto.
Dica Profissional
Ao criar ou baixar famílias, sempre verifique o nível de detalhe (LOD) e o número de polígonos. Famílias muito detalhadas para fases iniciais do projeto podem tornar o arquivo pesado e lento. Use famílias com LOD adequado para cada etapa do desenvolvimento do projeto.
Padronização e Colaboração em Projetos
A padronização vai além dos templates e famílias; ela abrange a forma como o escritório organiza seus projetos, nomeia arquivos, cria vistas e documenta as informações. A implementação de um Manual BIM interno, que detalha esses procedimentos, é crucial para garantir a consistência entre os membros da equipe e entre diferentes projetos. Isso é especialmente relevante em projetos colaborativos, onde múltiplos profissionais trabalham no mesmo modelo.
A funcionalidade Worksharing do Revit permite que equipes colaborem em um modelo centralizado, com cada membro trabalhando em suas próprias cópias locais. Para que essa colaboração seja fluida, é essencial estabelecer regras claras para a sincronização, empréstimo de elementos e resolução de conflitos. A comunicação constante e o uso de plataformas de coordenação, como o Autodesk BIM 360, são pilares para o sucesso de projetos colaborativos.
Otimização de Desempenho e Fluxo de Trabalho
Modelos Revit complexos podem se tornar pesados e lentos, impactando a produtividade. Para otimizar o desempenho, é fundamental adotar boas práticas desde o início do projeto. Isso inclui a limpeza regular do modelo (purging unused), a desativação de worksets desnecessários, o uso consciente de links (CAD, Revit) e a gestão eficiente das vistas, evitando que todas estejam com o máximo de detalhes ativado simultaneamente.
Além das configurações internas do Revit, a infraestrutura de hardware também desempenha um papel crucial. Um computador com processador robusto, boa quantidade de RAM (mínimo de 16GB, idealmente 32GB ou mais para projetos grandes) e uma placa de vídeo dedicada são investimentos que se traduzem em maior agilidade e menos frustração. A tabela abaixo compara a performance esperada com diferentes configurações de hardware.
| Componente | Configuração Mínima Recomendada (R$) | Configuração Ideal (R$) | Impacto no Desempenho |
|---|---|---|---|
| Processador (CPU) | Intel Core i5 (R$ 1.200) | Intel Core i7/i9 ou AMD Ryzen 7/9 (R$ 2.500 - R$ 5.000) | Velocidade de processamento e renderização |
| Memória RAM | 16 GB DDR4 (R$ 400) | 32 GB ou 64 GB DDR4/DDR5 (R$ 800 - R$ 2.000) | Capacidade de lidar com modelos grandes e múltiplos programas |
| Placa de Vídeo (GPU) | NVIDIA GeForce GTX 1650 (R$ 1.500) | NVIDIA GeForce RTX 3060/4060 ou superior (R$ 2.
|
