Sexta-feira, 16h47. O estagiario chega na prefeitura para protocolar o projeto. A fiscal abre o tubo, desenrola a prancha, olha o canto inferior direito.
Vazio. Sem carimbo, sem RRT, sem assinatura. Ela devolve o rolo sem nem ler o resto. "Volta segunda."
O cliente liga puto. O escritorio perde a semana. Tudo porque ninguem treinou o estagiario na regra mais basica da prancha de arquitetura: o que tem que estar nela antes de virar PDF.
Este guia resolve isso. Vamos do papel (literalmente) ao carimbo, passando pelas quatro NBRs que regem a folha, o conteudo obrigatorio, a diagramacao que aprova e os cinco erros que reprovam.

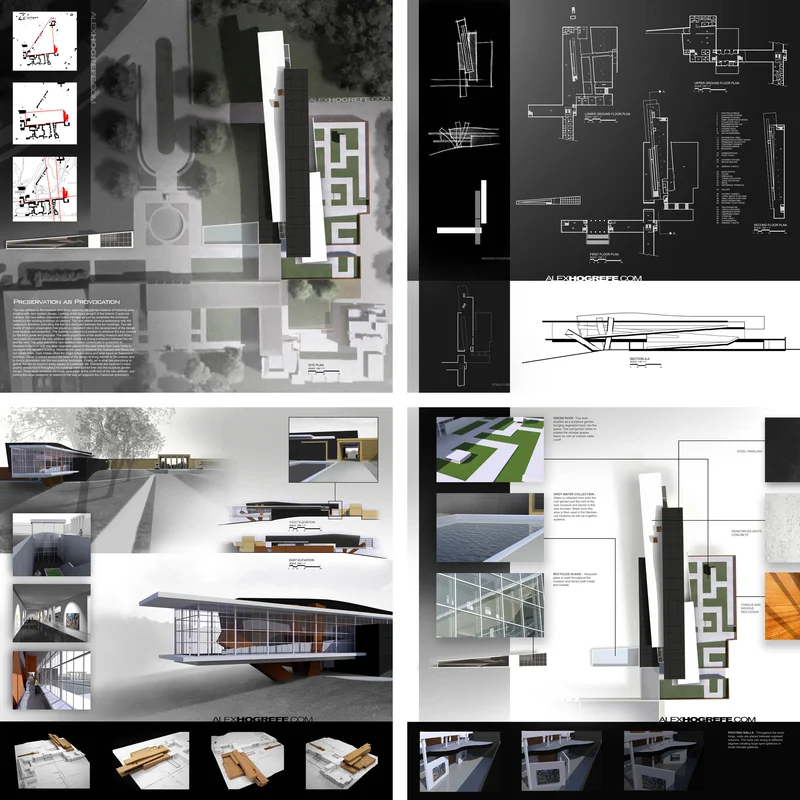

O Que e uma Prancha de Arquitetura

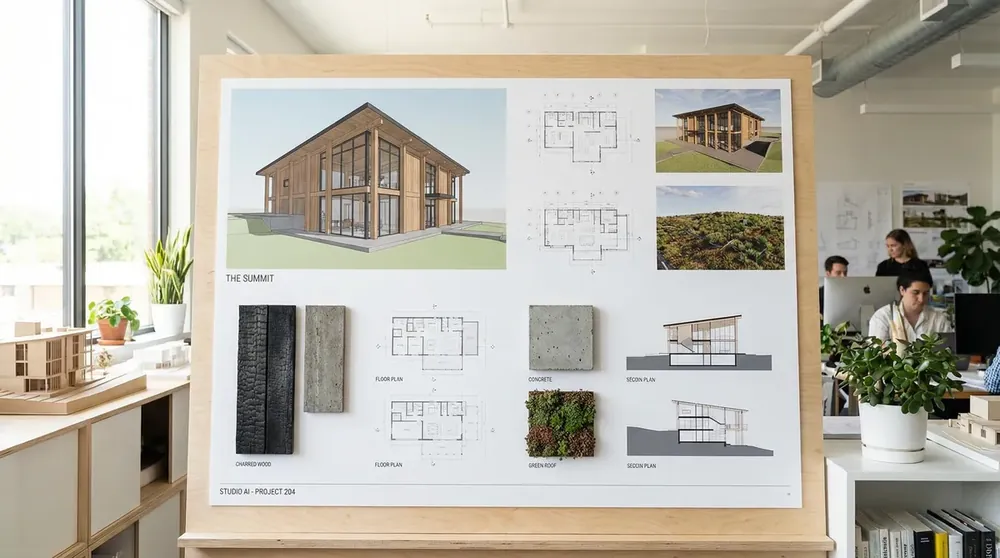

Prancha e a folha de desenho tecnico, em papel ou PDF, onde o arquiteto diagrama (organiza visualmente) os desenhos do projeto: plantas, cortes, fachadas, detalhes, legenda e carimbo.
Pense numa pagina dupla de revista. So que em vez de fotos de moda, voce tem a planta baixa do banheiro, o corte da escada, a fachada principal e uma tabela com as areas. Tudo no mesmo formato padronizado.
O padrao existe por um motivo: qualquer engenheiro, fiscal ou pedreiro precisa abrir uma prancha sua e achar o carimbo, a escala e o norte sem manual de instrucao. Se a prancha exige tutorial, ela falhou.
Prancha nao e arte. E protocolo visual. Quanto mais previsivel a diagramacao, mais rapido o leitor entende o projeto.
Formatos Padronizados Pela NBR 10068
A NBR 10068 (Folha de desenho, leiaute e dimensoes) define os formatos que voce vai usar pelo resto da carreira. Eles seguem a serie A da norma ISO 216: cada formato e metade do anterior, dobrado pelo lado maior.

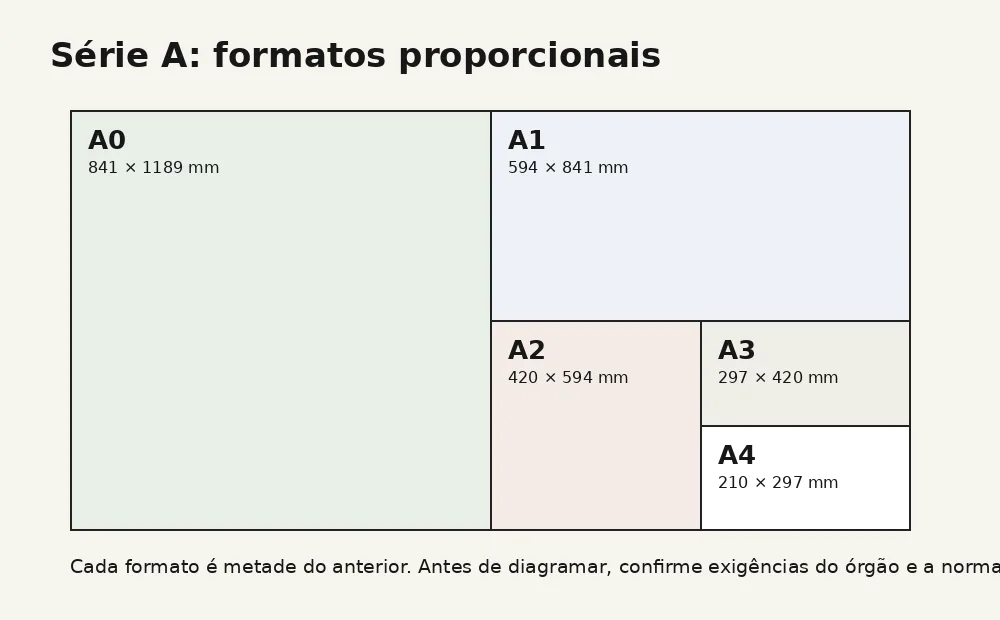

| Formato | Dimensoes (mm) | Uso tipico |
|---|---|---|
| A0 | 841 x 1189 | Implantacao, projetos urbanos, master plan |
| A1 | 594 x 841 | Plantas, cortes e fachadas (padrao residencial) |
| A2 | 420 x 594 | Plantas de pavimentos menores, esquadrias |
| A3 | 297 x 420 | Detalhes ampliados, projeto executivo no canteiro |
| A4 | 210 x 297 | Memorial, anexos, plantas de reforma simples |
Existe ainda a serie americana ANSI, usada em escritorios internacionais: ANSI A (216x279mm), B (279x432), C (432x559), D (559x864) e E (864x1118mm).
Brasil trabalha com a serie A, ponto. So vale conhecer o ANSI se voce abrir um arquivo de cliente gringo.
A regra pratica: comece pelo A1 e suba ou desca conforme a complexidade. Casa de 200m2 cabe em duas pranchas A1. Edificio de 40 andares pede A0 para a implantacao e A1 para os pavimentos.
Leia tambem: Escala de reducao no desenho tecnico: como escolher 1:50, 1:100 ou 1:200.
As 4 NBRs Que Regem a Sua Prancha
A prancha de arquitetura nao e governada por uma norma so. Quatro NBRs cuidam da folha em si (formato, apresentacao, representacao e dobramento) e uma quinta, a NBR 8402, cuida da escrita nos desenhos.
Vamos detalhar essas quatro que estruturam a prancha e tratar a NBR 8402 mais adiante, na parte de texto e cotas. Decorar esse conjunto vale ouro numa fiscalizacao do CAU ou numa auditoria de projeto.
NBR 10068 (1987) - leiaute e dimensoes
Define formatos (A0 a A4), espessura minima do quadro (0,5mm) e a regra de margem esquerda 25mm para furacao e encadernacao. E a "espinha dorsal" geometrica da folha.
NBR 10582 (1988) - apresentacao da folha
Diz onde fica o carimbo (canto inferior direito), o espaco para revisao, a tabela de conteudo e o sentido de leitura. Em outras palavras: como organizar o que esta na folha.
NBR 6492 (2021) - representacao de projetos de arquitetura
Norma mais importante para o arquiteto. Padroniza simbologia (porta, janela, escada), espessuras de linha, hachuras, indicacoes de corte e cotas. Sem ela, cada projetista desenha do seu jeito.
NBR 13142 - dobramento de copias
Quando voce imprime um A0 e precisa dobrar para A4 (formato de arquivo), a NBR 13142 dita a sequencia de dobras. O resultado: o carimbo sempre visivel, pronto para arquivar em pasta sanfonada.
Ha ainda uma quinta NBR, a 8402, que rege a escrita em desenho tecnico (altura, inclinacao e tipo de letra). Ela nao estrutura a folha, mas mantem cotas e textos legiveis; voltamos a ela na diagramacao.
Some-se a indicacao de escala (palavra "ESCALA" + relacao, como 1:50): havendo mais de uma escala na prancha, cada desenho indica a sua individualmente.

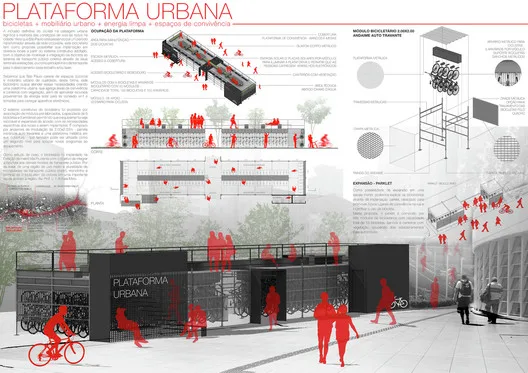

O Que Toda Prancha Precisa Conter
Independente do estagio do projeto (estudo preliminar, anteprojeto, executivo), existe um pacote minimo que a prancha tem que entregar. Faltou um item dessa lista, a prefeitura devolve.
- Carimbo no canto inferior direito, com identificacao completa.
- Margens de 25mm a esquerda (encadernacao) e 7mm (A4, A3, A2) a 10mm (A1, A0) nas demais.
- Plantas: de situacao (entorno e lote), de locacao (lote e projecao da obra) e baixa de cada pavimento.
- Cortes: no minimo dois, geralmente AA (longitudinal) e BB (transversal), passando por banheiro e escada.
- Fachadas: as quatro elevacoes principais (frontal, posterior, lateral direita e esquerda).
- Detalhes ampliados de esquadrias, escadas, bancadas e qualquer ponto que mereca escala 1:20 ou 1:10.
- Tabela de areas e quadro de indices urbanisticos (CA, TO, recuos exigidos vs propostos).
- Simbolo Norte, sempre indicando o Norte verdadeiro (geografico), nao o magnetico.
Leia tambem: Como fazer planta baixa no AutoCAD do zero ate o PDF.
O Carimbo: Onde Vive a Identidade do Projeto
Carimbo (ou legenda, ou selo) e o bloco de identificacao da prancha. Fica no canto inferior direito porque e a primeira coisa que aparece quando a prancha esta dobrada conforme a NBR 13142.
A NBR 10582 nao engessa o desenho do carimbo, mas define sua posicao na folha e o conteudo que ele tem que reservar. Os campos obrigatorios sao:
| Campo | Conteudo |
|---|---|
| Autoria | Nome do arquiteto + numero do RRT (Registro de Responsabilidade Tecnica) |
| Cliente | Nome ou razao social do contratante |
| Projeto | Nome do empreendimento e fase (anteprojeto, executivo, as built) |
| Endereco | Logradouro completo, lote, quadra, bairro, cidade, UF |
| Folha | Numero da prancha sobre o total (ex: 03/12) |
| Escala | Escala principal da prancha (1:50, 1:100, etc) |
| Data | Data de emissao da revisao atual |
| Revisao | Numero ou letra da revisao (R0, R1, R2) |
RRT, em arquitetura, e o documento que prova que aquele arquiteto e o responsavel tecnico pelo projeto, emitido pelo CAU. Sem RRT vinculado no carimbo, a prefeitura nao protocola e o seguro de obra nao cobre nada.
Mantenha um template de carimbo no AutoCAD ou Revit com os campos parametricos. Voce muda o numero da folha, a escala e a data; o resto (autor, RRT, empresa) vem automatico.
Diagramacao: A Arte de Organizar a Folha

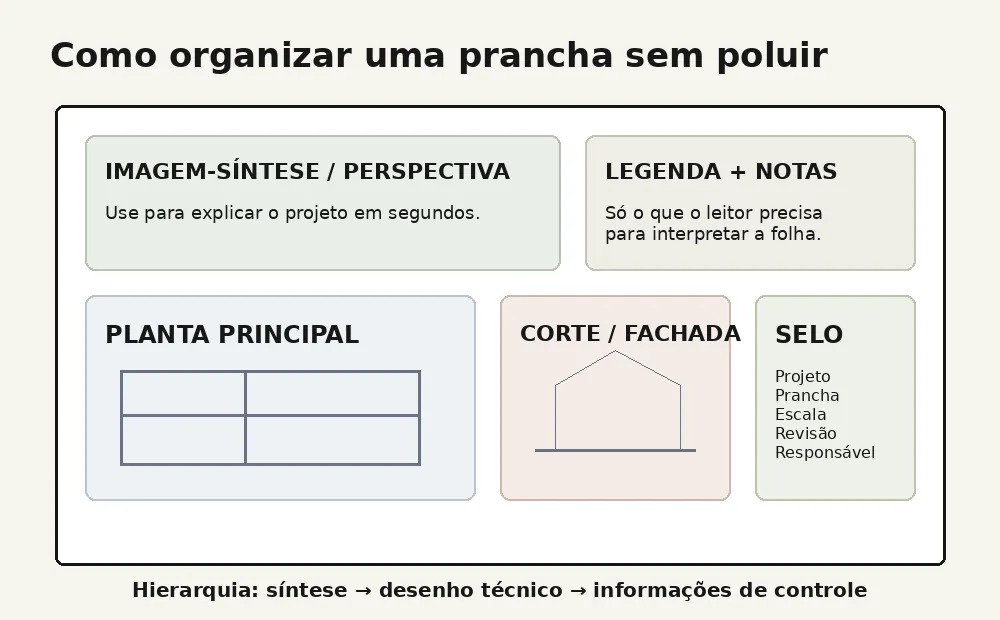

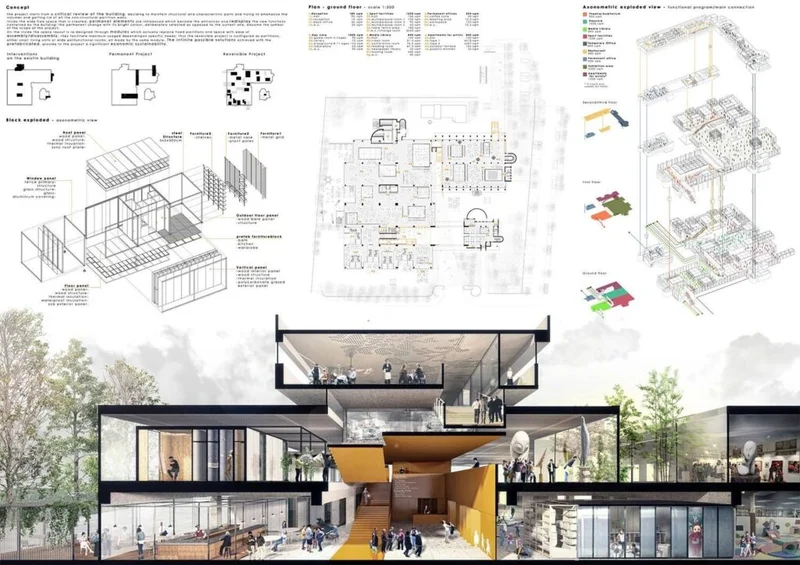

Diagramacao e a forma como voce distribui plantas, cortes e fachadas dentro do retangulo da prancha. Boa diagramacao guia o olho do leitor sem que ele precise pensar.
A regra que mais ajuda iniciante: trate a prancha como uma pagina de jornal.
Tem manchete (a planta principal, grande, no centro), tem chamadas (cortes e fachadas em torno) e tem nota de rodape (carimbo, legenda, quadro de areas).
Hierarquia visual
O desenho mais importante e o maior. Nenhuma norma fixa percentuais, mas vale uma regra de bolso de mercado: deixe a planta baixa dominar (cerca de metade a 60% da folha) e faca cortes e detalhes girarem em torno dela.
O restante e respiracao e carimbo. Sao proporcoes de referencia para guiar o olho, nao uma exigencia da ABNT.
Respiracao branca
Como pratica de mercado, reserve algo entre um quinto e um terco da folha em branco. Parece desperdicio, mas e o que evita poluicao visual e deixa cada desenho "respirar".
Prancha cheia ate as margens cansa o fiscal e gera erro de leitura. Mais do que o numero exato, o que importa e nao espremer os desenhos contra a moldura.
Escalas multiplas (com indicacao individual)
Uma mesma prancha pode ter planta 1:50, corte 1:50 e detalhe 1:10. Permitido. Obrigatorio: cada desenho precisa ter sua escala escrita logo abaixo dele, alem da escala principal no carimbo.
Fonte legivel: 2,5mm impressos
A NBR 8402 fixa 2,5mm como a menor altura de letra em desenho tecnico. Vale a altura no papel plotado, nao a escala: 2,5mm impressos dao ~7pt; 8pt ja resultam em ~2,82mm.
Defina a altura do texto no espaco de papel (layout), nunca no modelo. Assim ela nao muda quando voce troca a escala da viewport, e a cota nunca vira piscadinha no papel.
Leia tambem: Como plotar no AutoCAD em PDF sem perder escala e a lista de comandos do AutoCAD que aceleram a montagem.
Os 5 Erros Que Reprovam a Prancha na Prefeitura
Na pratica de balcao de prefeitura, a maioria das pranchas devolvidas tropeca nos mesmos cinco pontos. Nenhum deles e sobre o desenho em si: sao falhas de protocolo. Decore-os.
Faltou RRT, faltou data ou faltou numero da folha. O fiscal nem abre o rolo. Cheque o carimbo antes de plotar, sempre.
Quando a prancha vai para encadernacao, a furadeira come o desenho. A norma exige 25mm reservados, mesmo no A4.
Voce coloca planta 1:50 e detalhe 1:20 lado a lado, mas escreve so "esc. 1:50" no carimbo. O fiscal mede no escalimetro errado e reprova a cota.
Texto que sai menor que 2,5mm no papel. Comum em quem reduz a prancha de A1 para A3 sem reajustar o texto: 2,5mm viram ~1,8mm e a cota some. Confira a altura no layout antes de plotar.
Toda planta de implantacao e locacao precisa de simbolo Norte (geografico, nao magnetico). Sem ele, a prefeitura nao consegue validar recuos, insolacao e relacao com o lote.
Leia tambem: NBR 13532: a norma que define as fases do projeto de arquitetura.
Conclusao
Prancha de arquitetura nao trava ninguem por excesso de criatividade. Trava por falta de protocolo: carimbo incompleto, margem errada, escala omitida, fonte miuda, sem norte.
Domine as quatro normas (NBR 10068, 10582, 6492 e 13142), monte um template de carimbo no seu CAD e revise os cinco erros antes de plotar.
Voce passa de "estagiario que volta segunda" para arquiteto que protocola na primeira tentativa.
Proximo passo: baixe um modelo de carimbo, ajuste com seu RRT e cole no seu CAD. Da proxima vez que abrir uma prancha em branco, voce ja parte com 30% do trabalho pronto.
