Setorização em Arquitetura: 3 Setores + Fluxograma

A cliente abriu a porta do banheiro social. Saiu direto na sala de jantar, na frente dos cunhados. Estava jantando.

O projeto tinha sido entregue por uma arquiteta recém-formada, bonita na renderização. Mas com um erro que a faculdade ensina no primeiro ano: banheiro abrindo direto para área social.

O nome técnico do que faltou ali é setorização. E ela acontece antes da planta baixa, não depois.

O que é setorização (em uma frase)

Setorização é separar a edificação em zonas pelo tipo de uso e grau de intimidade, antes de desenhar a planta baixa.

É o equivalente arquitetônico de organizar uma casa em "lá fora", "meio da casa" e "lá dentro". Quem entra, fica em uma camada. Quem mora, transita por outra. Quem trabalha pela casa, circula por uma terceira.

Ela vem depois do programa de necessidades e antes da planta baixa. Pula essa etapa e o projeto desce a ladeira: banheiro na sala, quarto colado à cozinha, lavanderia onde devia ser varanda.

Importante não confundir com zoneamento urbano. Zoneamento é regra municipal, define o que pode ser construído em cada região da cidade. Setorização é interna ao projeto, define como os ambientes conversam entre si.

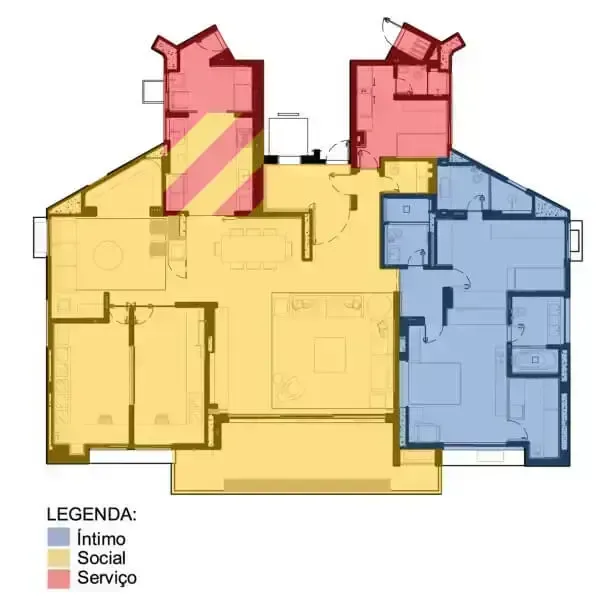

Os 3 setores clássicos da residência brasileira

Toda casa, do apartamento de 40 m² à mansão de 800 m², se organiza em três setores. É convenção universal na arquitetura brasileira, ensinada desde o primeiro ano de faculdade.

Setor Social

Onde a casa recebe o mundo. Visitas, jantares, encontros, trabalho recebido em casa.

Ambientes típicos: sala de estar, sala de jantar, lavabo, varanda gourmet, escritório (quando não é uso íntimo) e home office de atendimento.

É o setor com maior demanda visual e acústica de qualidade. Aqui entram pé-direito mais alto, vista, materiais nobres.

Setor Íntimo

Onde a família dorme, descansa, se higieniza. É a parte privada da casa, blindada de visitas.

Ambientes típicos: suítes, dormitórios, banheiros de uso familiar, closets e sala íntima (TV/leitura).

Pede silêncio, controle de luz e privacidade visual. Recebe a face do terreno mais protegida do ruído urbano.

Setor de Serviço

Onde a casa funciona como máquina. Cozinhar, lavar, guardar, jogar fora.

Ambientes típicos: cozinha, lavanderia, despensa, WC de serviço, quarto de empregada (quando existe) e área externa de serviço.

Demanda ventilação direta para o exterior, acesso de serviço independente e conexão eficiente com a sala de jantar (para a comida circular sem cruzar a casa inteira).

Fluxograma: o desenho que vem antes da planta

O fluxograma é a ferramenta gráfica da setorização. Bolhas para representar ambientes, linhas para representar fluxos entre eles.

Funciona como o esboço de um metrô: você não desenha a estação, só o trajeto. Aqui, antes de se preocupar se a sala tem 25 m² ou 28 m², você define quem fala com quem.

O fluxograma responde três perguntas que a planta baixa não responde a tempo:

• Quais ambientes precisam de adjacência direta? Ex.: cozinha colada à sala de jantar. Lavanderia perto da cozinha.
• Quais ambientes pedem barreira de transição? Ex.: corredor entre social e íntimo. Antessala antes do banheiro.
• Quais fluxos não podem se cruzar? Ex.: visita não cruza com lixo. Empregada não passa pelo quarto do casal.

Na prática, profissionais usam três notações: bolhas coloridas por setor, linhas grossas para fluxos intensos e linhas tracejadas para fluxos eventuais.

Tudo à mão livre, em folha A4. Não é o desenho final, é o raciocínio que vai gerar o desenho.

Exemplo prático: casa de 3 dormitórios

Imagine um terreno de 10x25m, casa térrea, 3 dormitórios sendo 1 suíte. Programa típico de classe média brasileira.

Bolha 1 (social): sala estar + sala jantar + lavabo + varanda. Cor azul.

Bolha 2 (íntimo): suíte + 2 dormitórios + banheiro social + corredor. Cor verde.

Bolha 3 (serviço): cozinha + lavanderia + despensa + WC serviço. Cor cinza.

Conexões: social-serviço pela cozinha (linha grossa, cozinha despeja na jantar). Social-íntimo por hall com porta (linha tracejada, fluxo eventual). Serviço sai por porta independente para o quintal.

Em cinco minutos de rabisco, o partido apareceu: serviço no fundo, social na frente (vista para rua), íntimo no meio protegido. A planta vai praticamente sozinha a partir daqui.

A norma que enquadra a setorização (NBR 16636)

Atenção a um detalhe que pega muita gente: a antiga ABNT NBR 13532 foi cancelada em 15/12/2017.

Ela foi substituída pela ABNT NBR 16636 (partes 1 e 2), que hoje é a norma que regulamenta a elaboração dos projetos arquitetônicos no Brasil. É essa que você deve citar.

A norma divide o trabalho em etapas, do levantamento ao executivo, passando pelo estudo preliminar (EP), anteprojeto e projeto legal.

A setorização vive dentro do Estudo Preliminar (EP). Ali, o arquiteto entrega ao cliente:

• Implantação no terreno com setores definidos.
• Diagrama de fluxos e relações entre ambientes.
• Primeira proposta de partido (a "ideia" do projeto).
• Pré-dimensionamento de áreas por setor.

É o momento em que cliente aprova ou pede revisão antes do anteprojeto custar caro de mudar. Pular o EP e ir direto para a planta é o atalho que custa retrabalho depois.

Hierarquia espacial: a setorização também vai para cima

Setorização não é só horizontal. Ela tem altura. Pé-direito, área e qualidade de luz sinalizam quais espaços importam mais em uma casa.

É como em um teatro: o palco principal tem teto duplo, refletores e camarote. Os bastidores têm teto baixo e iluminação funcional. Quem entra entende a hierarquia em 3 segundos, sem ler placa.

Convenção brasileira na hierarquia de pé-direito:

• 2,50 m: pé-direito mínimo típico dos códigos de obras municipais para salas e dormitórios (2,30 m só em banheiros, corredores e despensas).
• 2,70 m a 3,00 m: social padrão de obra premium — sala, jantar, varanda.
• 3,50 m a 5,00 m: duplo pé-direito da sala principal em projetos de assinatura.

Some isso à área (sala grande é social, banheiro pequeno é íntimo) e à qualidade da luz (janela para vista é social, janela para parede do vizinho é serviço). O usuário lê o setor antes de você explicar.

Hierarquia rápida por setor

Resumo prático de como cada setor costuma se manifestar em uma residência brasileira de padrão médio-alto:

• Social: pé-direito 2,70-3,00 m, melhor face para vista e ventilação, materiais nobres (porcelanato grande, madeira, vidro amplo).
• Íntimo: pé-direito a partir dos 2,50 m mínimos para dormitórios, face protegida do ruído urbano, controle de luz (cortina blackout), acústica priorizada.
• Serviço: pé-direito mais contido (2,50 m em ambientes de permanência; 2,30 m permitido em despensa e WC de serviço), voltado para área externa, materiais resistentes a umidade e gordura (cerâmica, granito, inox).

Quem chega na casa decodifica esses três níveis em segundos, mesmo sem perceber. É arquitetura que comunica sem precisar de placa.

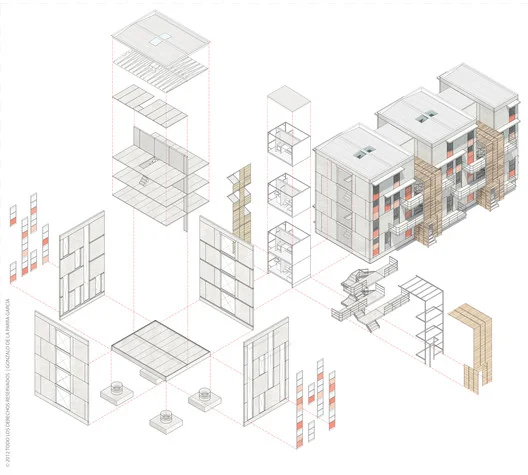

Setorização em outros tipos de edificação

Os 3 setores residenciais são convenção, mas cada tipologia tem sua lógica. O princípio é o mesmo: agrupar por uso e separar fluxos incompatíveis.

Comercial

Em loja, escritório ou shopping, os setores típicos são quatro: público, atendimento, administrativo e serviços.

Público = entrada, vitrine, vendas. Atendimento = caixas, balcões, provadores. Administrativo = gerência, RH, financeiro. Serviços = estoque, doca, vestiário.

Regem aqui a NBR 9050 (acessibilidade), normas de saída de emergência e, no atendimento, princípios do Código de Defesa do Consumidor para sinalização.

Hospitalar

O setor mais regulado da arquitetura. Cinco setores típicos: público, clínico, diagnóstico e terapia, internação e apoio.

Público = recepção e espera. Clínico = consultórios. Diagnóstico = imagem e laboratório. Internação = enfermarias, apartamentos, UTI. Apoio = CME, farmácia, cozinha hospitalar.

Aqui vale a NBR 9050 (acessibilidade) e, principalmente, a RDC 50 da Anvisa, que regulamenta projeto físico de estabelecimentos de saúde no Brasil.

Regra de ouro: fluxo limpo nunca cruza fluxo sujo. Paciente nunca cruza com lixo hospitalar.

Os 5 erros que reprovam um projeto na entrega

Lista construída a partir de banca de TCC e revisão de projetos residenciais. Cada um destes erros sinaliza setorização frouxa.

1. Banheiro acessado pela sala

Visita não pode usar o mesmo banheiro da família. Lavabo (sem chuveiro) é do setor social. Banheiros com chuveiro são íntimos e acessam-se pela circulação dos quartos.

2. Quarto colado ao serviço

Parede do quarto encostando na lavanderia, cozinha ou churrasqueira é insônia garantida. Setor íntimo pede separação por circulação, armário ou parede dupla.

3. Ausência de transição íntimo-social

Porta do quarto abre direto na sala. Visitante senta no sofá olhando para a cama desarrumada. Resolve-se com hall íntimo, corredor ou desnível.

4. Cozinha sem ventilação direta

Cozinha precisa de ventilação direta para o exterior — exigência dos códigos de obras municipais. Cozinha encravada no miolo da planta, sem janela, costuma reprovar na prefeitura.

A cozinha americana integrada à sala não dispensa essa ventilação — só transfere a janela para a sala adjacente.

5. Lavabo sem privacidade visual da sala

Porta do lavabo de frente para o sofá, sem antessala. Quando abre, a sala inteira vê o vaso. Solução: girar a porta 90 graus ou criar nicho de acesso.

Os cinco erros têm origem comum: pular o fluxograma e desenhar a planta direto. Quem investe 30 minutos no diagrama de bolhas evita meses de retrabalho na obra.

Checklist final antes de desenhar a planta

Use esta lista antes de fechar o estudo preliminar. Cada "não" devolve você ao fluxograma.

• Os 3 setores estão claramente identificados em cores no diagrama?
• Existe transição (hall, corredor, desnível) entre íntimo e social?
• Banheiros íntimos só acessam pelo corredor dos quartos?
• Cozinha tem ventilação direta para o exterior?
• Serviço tem acesso independente da entrada social?
• O fluxo do lixo não cruza com o fluxo da visita?
• Setor íntimo recebe a face mais silenciosa do terreno?
• Setor social recebe a melhor vista e a melhor insolação?
• Pé-direito da sala principal é maior ou igual ao dos quartos?
• A planta cabe no programa de necessidades aprovado pelo cliente?

Se respondeu sim para todas, parabéns. Agora pode desenhar a planta baixa sabendo que ela já nasce funcional.

Conclusão

Setorização não é teoria de prancheta. É o que separa um projeto bonito no render de um projeto bom para morar.

O método é simples: programa de necessidades → agrupar por uso → desenhar fluxograma → encaixar no terreno → validar antes da planta baixa.

Pula a etapa e o cliente paga. Em retrabalho, em obra refeita ou em banheiro abrindo na sala de jantar quando o cunhado mais novo decide visitar.

Próximo passo: pegue um terreno qualquer, um programa de 3 dormitórios, uma folha A4 e desenhe o fluxograma. Em 20 minutos, você descobre se entendeu setorização ou só leu sobre ela.
