Introdução à Viga em Balanço

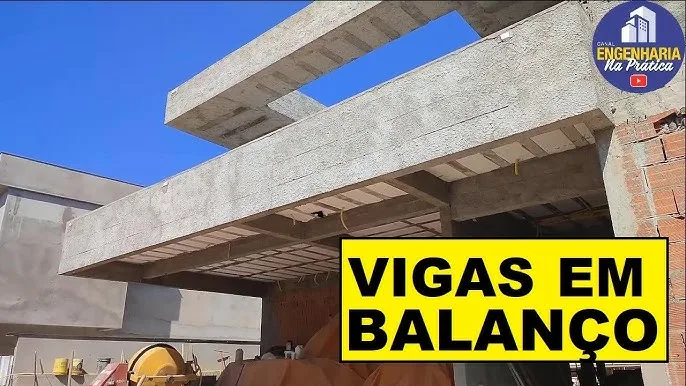

A viga em balanço é um elemento estrutural fundamental na arquitetura e engenharia civil, caracterizada por ser uma viga ancorada em apenas uma extremidade, projetando-se livremente para além do seu ponto de apoio. Este recurso estrutural possibilita soluções arquitetônicas arrojadas, como sacadas, marquises e extensões suspensas, agregando impacto visual e funcionalidade ao projeto.
Em projetos modernos, a viga em balanço propicia amplos espaços livres de pilares, essenciais para ambientes como halls de entrada e coberturas. Entretanto, seu emprego exige rigoroso dimensionamento técnico para garantir segurança e durabilidade, respeitando as normas brasileiras, em especial as diretrizes da ABNT NBR 6118:2014 – Projeto de Estrutura de Concreto.
Conceito Técnico e Normas Aplicáveis
A viga em balanço consiste em um elemento estrutural que suporta cargas concentradas ou distribuídas e está vinculado a um apoio fixo em uma extremidade, enquanto a outra permanece livre. Devido à ausência de apoio na extremidade livre, a viga sofre esforços significativos de flexão e momento fletor, exigindo análise detalhada para evitar falhas estruturais.
Segundo a
ABNT NBR 6118:2014, o projeto de vigas em balanço deve considerar minhocas de tensões, flambagem e aspectos de estabilidade, utilizando métodos que garantam a resistência e rigidez adequadas. Além disso, o dimensionamento deve incluir cálculo das armaduras, controle de fissuração e esforços de cisalhamento.
A norma também impõe limitações dimensionais para evitar deslocamentos excessivos na extremidade livre, garantindo conforto e segurança aos usuários.

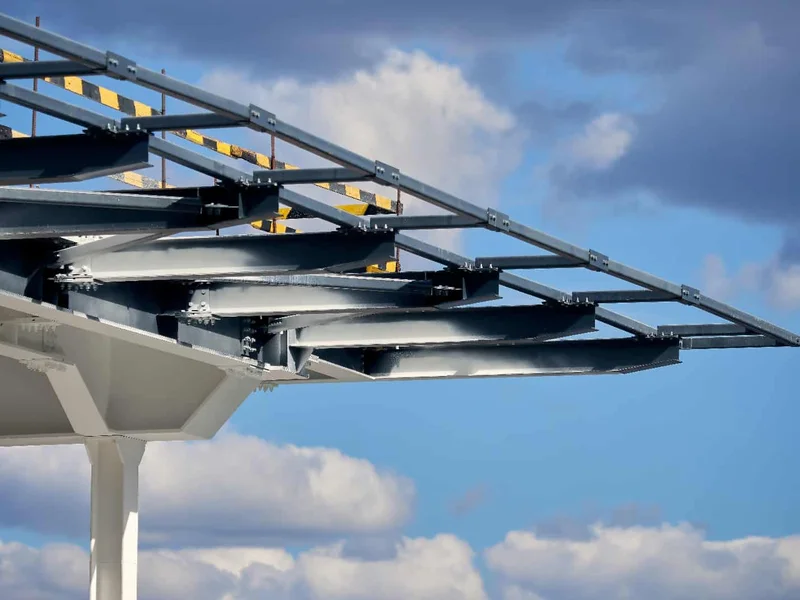

Tipos de Vigas em Balanço e Materiais
As vigas em balanço podem ser fabricadas em diversos materiais, cada qual com características específicas de resistência, durabilidade e custo. Entre os tipos mais comuns no mercado brasileiro, destacam-se:
- Vigas de concreto armado: amplamente utilizadas pela versatilidade e resistência; permitem grandes vãos presos a pilares ou paredes.
- Vigas metálicas: fabricadas em aço carbono, oferecem alta resistência e leveza; ideais para coberturas e projetos que demandam rapidez na montagem.
- Vigas pré-moldadas: confeccionadas industrialmente, garantem maior controle de qualidade e rapidez na obra.
A seleção do tipo de viga depende de fatores como carga aplicada, condições ambientais, estética e orçamento do projeto.
Projetos Relevantes com Viga em Balanço
O uso da viga em balanço é marcante em algumas das obras mais icônicas da arquitetura brasileira e mundial. Um exemplo notório é o edifício Copan, de Oscar Niemeyer, que utiliza vigas em balanço para criar suas curvas exuberantes e espaços livres. Outro projeto emblemático é a Casa da Cascata, de Frank Lloyd Wright, onde as varandas em balanço se projetam sobre uma cachoeira, integrando a arquitetura à natureza de forma singular.
No cenário contemporâneo, o arquiteto Marcio Kogan também explora a viga em balanço em suas residências, criando vãos generosos e planos que parecem flutuar. Esses exemplos demonstram o potencial estético e funcional da viga em balanço quando bem empregada.
Cálculo e Dimensionamento
O cálculo de uma viga em balanço é uma das tarefas mais críticas no projeto estrutural. O principal esforço a ser considerado é o momento fletor negativo, que atinge seu valor máximo no ponto de apoio (engaste). Esse momento tende a tracionar as fibras superiores da viga e comprimir as inferiores, exigindo uma armadura de aço posicionada na parte superior da seção para resistir à tração.
A tabela abaixo ilustra uma simulação de dimensionamento para uma viga de concreto armado com carga distribuída de 15 kN/m, considerando diferentes vãos em balanço. Os valores são aproximados e servem para fins didáticos, sendo indispensável o cálculo por um engenheiro qualificado para cada projeto específico.
| Dimensão do Balanço (m) | Momento Máximo (kN·m) | Armadura Superior (cm²) | Deslocamento Máximo (mm) |
|---|---|---|---|
| 1,5 | 25 | 3,5 | 5 |
| 2,0 | 45 | 5,0 | 10 |
| 2,5 | 70 | 7,5 | 18 |
| 3,0 | 100 | 10,0 | 30 |
A rigidez da viga pode ser incrementada pelo aumento da seção transversal ou utilização de materiais de maior módulo de elasticidade. Também é indispensável o controle rigoroso da fissuração, que compromete a durabilidade da estrutura.
Ponto-Chave
O dimensionamento adequado das vigas em balanço é essencial para garantir segurança estrutural e evitar problemas como deformações excessivas e fissuração, aspectos diretamente regulados pela ABNT NBR 6118:2014.
Ferramentas Gratuitas para Arquitetos
Acesse nossas calculadoras profissionais e simplifique seus projetos.
Acessar FerramentasCustos e Viabilidade Econômica
O custo de uma viga em balanço varia conforme o tipo de material escolhido, a complexidade do projeto, recursos necessários para execução e a mão de obra envolvida. No contexto brasileiro, vigas de concreto armado possuem custo médio estimado entre R$ 180 a R$ 350 por metro linear, dependendo das especificações técnicas e região.
Por outro lado, vigas metálicas, apesar de custo inicial mais elevado (aproximadamente R$ 400 a R$ 600 por metro linear), podem reduzir o prazo da obra devido à montagem mais rápida e menor peso da estrutura. A escolha deve considerar o custo global do empreendimento, incluindo manutenção e vida útil.
Dica Profissional
Para otimizar o custo-benefício, recomenda-se realizar um estudo preliminar comparativo entre concreto armado e aço para vigas em balanço, considerando não apenas o custo direto, mas também os prazos e as condições de montagem.
Técnicas de Construção e Montagem
A execução da viga em balanço exige cuidados específicos. No concreto armado, é fundamental o posicionamento correto das armaduras superiores e inferiores, garantindo a ancoragem eficaz para suportar os momentos negativos na região do apoio. O uso de formas rígidas e escoramento adequado durante a cura é indispensável para evitar deformações indesejadas.
Já na construção com perfis metálicos, a montagem se beneficia da pré-fabricação dos elementos e sistemas de soldagem ou parafusamento que garantem rigidez e alinhamento. A proteção contra corrosão e inspeções periódicas reforçam a durabilidade do sistema.
Perguntas Frequentes
O que é uma viga em balanço?
Uma viga em balanço é um elemento estrutural que se projeta além de seu apoio fixo, ficando livre em uma das extremidades, suportando cargas sem apoio adicional na ponta livre.
Quais normas regem o projeto de vigas em balanço no Brasil?
A principal norma para o dimensionamento e execução de vigas em balanço de concreto armado é a ABNT NBR 6118:2014, que detalha requisitos técnicos para projeto, segurança e durabilidade.
Quais são os principais materiais utilizados para vigas em balanço?
Os materiais mais comuns são concreto armado, aço (vigas metálicas) e pré-moldados. A escolha depende do tipo de projeto, carga, custo e prazo de execução.
Como evitar deslocamentos excessivos na viga em balanço?
O controle de deslocamentos é realizado por meio do dimensionamento adequado da seção transversal, uso de materiais com maior rigidez e aplicação de armaduras reforçadas, conforme os limites estabelecidos pela ABNT NBR 6118.
Qual o custo médio para construir uma viga em balanço?
O custo varia, mas vigas de concreto armado custam entre R$ 180 a R$ 350 por metro linear, enquanto vigas metálicas podem custar de R$ 400 a R$ 600 por metro linear, dependendo do projeto e local da obra.
