O Que São Vigas e Qual a Sua Função?
Uma viga é um elemento estrutural que suporta cargas aplicadas ao longo de sua extensão e as transmite aos apoios.
Uma viga é um elemento estrutural que suporta cargas aplicadas ao longo de sua extensão e as transmite aos apoios. Sua principal função é resistir a esforços de flexão, evitando deformações excessivas ou falhas estruturais.
O Caminho das Cargas na Estrutura
Nas edificações, as cargas da laje, mobiliário e ocupantes são inicialmente suportadas pelas vigas. Elas distribuem esses pesos para os pilares, que os transferem às fundações, formando o sistema pórtico (viga-pilar). Esse sistema constitui a base estrutural da maioria das construções.
Além de resistir a esforços de flexão, as vigas também podem ser submetidas a esforços de cisalhamento e torção, dependendo da configuração estrutural e da aplicação. A análise detalhada desses esforços é fundamental para garantir que o elemento resista sem apresentar falhas ou deformações inaceitáveis. A rigidez da viga, relacionada à sua geometria e ao módulo de elasticidade do material, controla a deflexão sob carga, o que impacta diretamente no conforto e na segurança da edificação.
Do ponto de vista construtivo, as vigas são distribuídas em sistemas estruturais que podem ser simples, contínuos ou em treliça, cada um com características específicas de distribuição de cargas e reações nos apoios. No contexto da arquitetura brasileira, por exemplo, as vigas em concreto armado se adaptam melhor a diferentes formas e cargas, enquanto vigas metálicas são preferidas em estruturas que demandam maior leveza e rapidez na montagem. A correta integração das vigas com pilares, lajes e fundações é essencial para o desempenho global da estrutura.

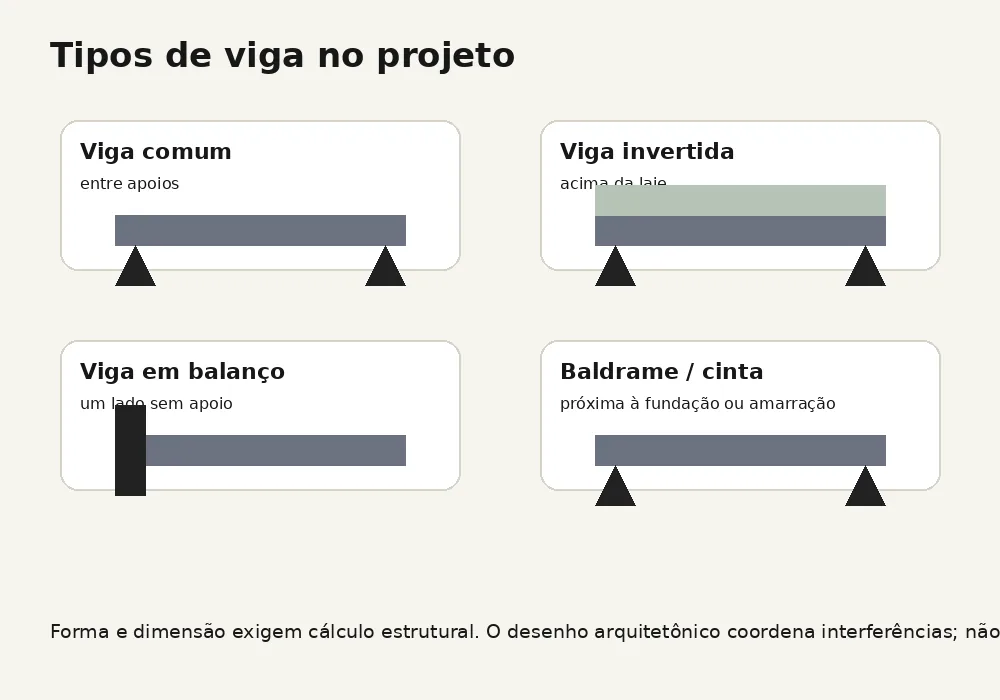

Principais Tipos de Vigas e Suas Aplicações
Existem diversos tipos de vigas, cada uma adequada a diferentes vãos, cargas e materiais. A seleção do tipo de viga depende das condições específicas do projeto e das exigências estruturais.
Leia também: Arquitetura VS Design: Diferenças Essenciais para Profissionais e Estudantes
Viga Biapoiada
Vigas apoiadas em suas extremidades, comuns em vãos de pequeno e médio porte, oferecem simplicidade construtiva e facilidade de execução.
Viga em Balanço
Vigas com prolongamento além do ponto de apoio, formando elementos como marquises e varandas, fornecem proteção contra intempéries e contribuem para a estética do projeto.
Viga Contínua
Vigas contínuas que se estendem por múltiplos apoios distribuem esforços ao longo de sua extensão de maneira mais eficiente, sendo indicadas para vãos mais largos ou cargas elevadas.
Viga Gerber
Vigas contínuas com articulações (rótulas) permitem comportamentos específicos para grandes vãos, otimizando o uso de materiais e aumentando a estabilidade estrutural.
As vigas de concreto armado são amplamente utilizadas em edificações residenciais e comerciais, devido à sua versatilidade e capacidade de adaptação a diferentes formatos e cargas. Já as vigas metálicas, fabricadas em aço carbono, oferecem alta resistência e são preferidas em projetos industriais e comerciais de grande vão livre, como galpões e pontes. Essas vigas permitem a criação de ambientes mais amplos e flexíveis, com menor interferência de elementos estruturais verticais.
Vigas pré-moldadas e treliçadas também ganham destaque por sua rapidez na execução e controle de qualidade, apresentando uma fábrica como ambiente de produção controlada. A escolha entre vigas contínuas, simplesmente apoiadas ou engastadas está diretamente relacionada às condições de apoio e à distribuição das cargas, impactando na eficiência do uso do material e na segurança da estrutura. Em projetos de restauro, é comum o uso de vigas de madeira laminada colada, que combinam estética tradicional e alta resistência mecânica.
Materiais para Vigas: Do Clássico ao Inovador
A escolha do material de uma viga é determinante para sua resistência, durabilidade e custo. Cada material possui características específicas que influenciam seu desempenho na estrutura.
Concreto Armado
O concreto armado é amplamente utilizado devido à sua resistência à compressão e à possibilidade de moldagem no local ou em pré-fabricação. Sua combinação com o aço confere alta resistência às cargas.
Aço
Vigas de aço, leves e resistentes, possibilitam a criação de vãos livres amplos com seções delgadas, sendo comuns em edifícios industriais e comerciais de estética moderna.
Madeira
A madeira, tradicionalmente utilizada na construção, oferece vantagens estéticas e sustentáveis. Vigas de madeira maciça ou laminada colada (MLC) possibilitam grandes vãos e formas curvas.
| Material | Vantagens | Desvantagens |
|---|---|---|
| Concreto Armado | - Alta resistência e durabilidade - Baixo custo - Moldável a diversas formas |
- Peso próprio elevado - Processo construtivo mais lento |
| Aço | - Leveza e resistência - Rapidez na montagem - Vence grandes vãos |
- Custo mais elevado - Necessidade de proteção contra corrosão e fogo |
| Madeira | - Estética agradável - Material renovável e sustentável - Bom isolamento térmico |
- Necessidade de tratamento contra cupins e umidade - Custo pode ser elevado dependendo da espécie |
O Dimensionamento de Vigas: Um Cálculo de Precisão
O dimensionamento de vigas é uma etapa crítica que envolve definir suas dimensões e armaduras para garantir segurança e desempenho adequados. Erros podem levar a deformações, fissuras ou falhas estruturais.
O Papel do Engenheiro Calculista
Engenheiros civis especializados realizam o dimensionamento de vigas, enquanto arquitetos podem auxiliar na pré-definição com base em experiências e tabelas. A colaboração técnica garante projetos seguros e eficientes.
O dimensionamento de vigas envolve a aplicação de métodos analíticos e numéricos para determinar esforços internos, como momentos fletores e forças cortantes, que a viga deverá resistir. A norma brasileira ABNT NBR 6118, por exemplo, estabelece critérios rigorosos para o cálculo de vigas de concreto armado, incluindo fatores de segurança, resistência dos materiais e detalhamento das armaduras. O uso de software de análise estrutural vem se tornando padrão, permitindo a simulação precisa de comportamentos complexos, como a interação entre vigas e outros elementos estruturais.
Além dos aspectos dimensionais, o dimensionamento deve considerar a durabilidade da viga, incluindo a proteção das armaduras contra corrosão e a resistência ao fogo, que são cruciais para a segurança da edificação. A escolha do tipo, quantidade e distribuição das armaduras transversais e longitudinais influencia diretamente a capacidade da viga de resistir a esforços de flexão e cisalhamento, minimizando fissuras e deformações. O monitoramento pós-obra, com inspeções periódicas, também é recomendado para garantir a integridade estrutural ao longo do tempo.

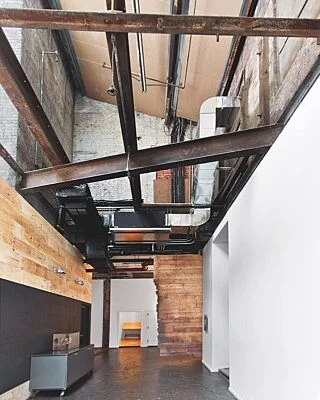

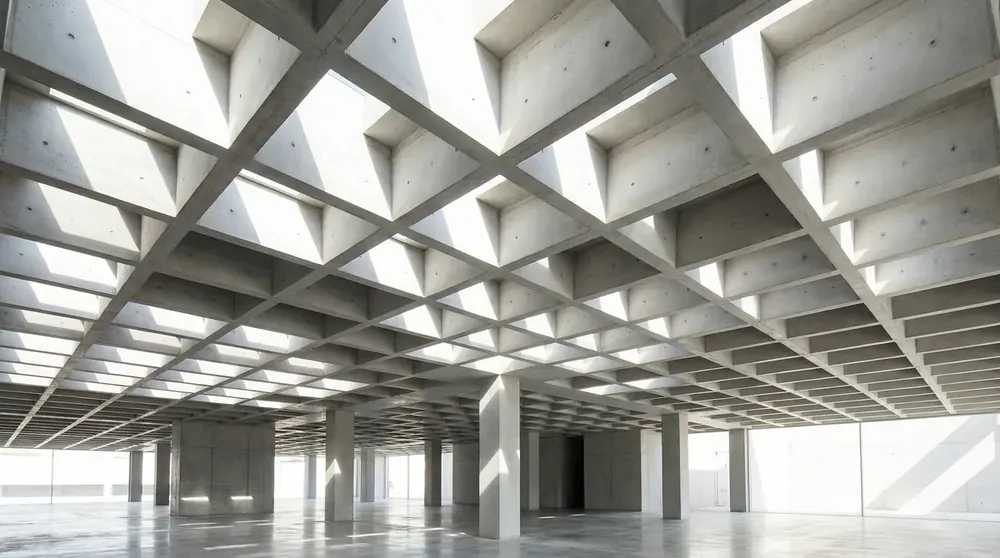

Vigas Aparentes: Estética e Função em Harmonia
Em projetos contemporâneos, vigas aparentes tornam-se elementos estéticos que conferem personalidade e ritmo ao espaço, destacando-se por suas formas e materiais expostos.
Leia também: Livros de Arquitetura: Uma Viagem pelos Clássicos Essenciais
Cuidados com Vigas Aparentes
Ao deixar vigas aparentes visíveis, é importante garantir acabamento de qualidade, proteção contra corrosão e fogo no aço, e tratamento contra umidade e cupins na madeira.
As vigas aparentes, ao assumirem um papel estético, desafiam o arquiteto a equilibrar forma e função, transformando elementos estruturais em protagonistas do projeto. A exposição dessas vigas demanda cuidados adicionais, como a escolha de materiais resistentes a intempéries e tratamentos superficiais que assegurem a durabilidade sem comprometer a aparência. Em estruturas de concreto aparente, por exemplo, a execução deve ser precisa para evitar manchas e imperfeições visuais, utilizando formas de alta qualidade e controle rigoroso do concreto.
O uso de vigas aparentes em madeira, aço ou concreto pode ser explorado para criar ritmos visuais e hierarquias espaciais, valorizando a textura e a cor dos materiais. Em projetos comerciais e residenciais contemporâneos, essas vigas contribuem para a sensação de amplitude e leveza, além de permitir a passagem de instalações elétricas e hidráulicas de forma integrada e discreta. A iluminação direcionada pode realçar as formas das vigas, ampliando seu impacto estético e funcional no ambiente.
Vigas Históricas: Lições das Estruturas do Passado
Ao longo da história, as vigas evoluíram de elementos simples de madeira para componentes de materiais como ferro e aço, refletindo avanços técnicos que impulsionaram o desenvolvimento da arquitetura.
As Catedrais Góticas e a Desmaterialização da Estrutura
Nas catedrais góticas, arcos e abóbadas substituíram vigas tradicionais, permitindo vãos imensos e paredes quase desmaterializadas, demonstrando soluções inteligentes de distribuição de cargas.
As vigas históricas, especialmente as de madeira, apresentam um amplo espectro de técnicas construtivas que refletem recursos locais e o conhecimento empírico acumulado ao longo dos séculos. No Brasil colonial, por exemplo, as vigas de madeira eram frequentemente extraídas de espécies nativas com alta resistência natural, como o ipê e o jatobá, utilizadas em estruturas de igrejas e residências que ainda hoje exibem excelente desempenho estrutural. O estudo dessas vigas antigas fornece insights sobre a durabilidade, o comportamento ao longo do tempo e as técnicas de manutenção adequadas.
Com o advento da Revolução Industrial, as vigas de ferro fundido e depois as de aço começaram a substituir a madeira, possibilitando vãos maiores e estruturas mais leves. Exemplos emblemáticos como as pontes de ferro do século XIX, como a Ponte de Dom Luís em Portugal, demonstram como o avanço tecnológico permitiu uma nova escala e liberdade de projeto. A preservação e reabilitação dessas vigas históricas exigem conhecimento especializado para garantir que sua integridade estrutural seja mantida sem comprometer seu valor patrimonial.
Normas Técnicas e Segurança Estrutural
A elaboração e execução de estruturas de concreto, aço e madeira seguem normas técnicas da ABNT, que estabelecem critérios de cálculo e segurança para garantir a integridade das construções.
| Norma | Assunto |
|---|---|
| ABNT NBR 6118 | Projeto de estruturas de concreto |
| ABNT NBR 8800 | Projeto de estruturas de aço e de estruturas mistas de aço e concreto |
| ABNT NBR 7190 | Projeto de estruturas de madeira |
O cumprimento rigoroso dessas normas garante a segurança da edificação e a proteção de seus usuários.
