Aluno explode o bloco da porta para mudar a maçaneta. Salva. Abre o arquivo no dia seguinte e descobre: as outras 29 portas do projeto continuam com a maçaneta velha.
É o erro mais comum entre quem aprendeu o EXPLODE antes do REFEDIT. O comando que parece resolver — e em segundos transforma um projeto inteiro em retrabalho.
Este guia mostra exatamente quando o EXPLODE é a ferramenta certa, quando ele estraga o desenho, e qual comando usar no lugar dele.
O que o EXPLODE faz: desmontar Lego
EXPLODE é o comando que desfaz agrupamentos. Pense num Lego: o bloco da porta é a peça montada; o EXPLODE separa a peça nas linhas, arcos e textos individuais que a compõem.
No AutoCAD, ele funciona em qualquer entidade composta: blocos, polylines (PL), hachuras (H), dimensões, multilinhas (ML), regiões e grupos.

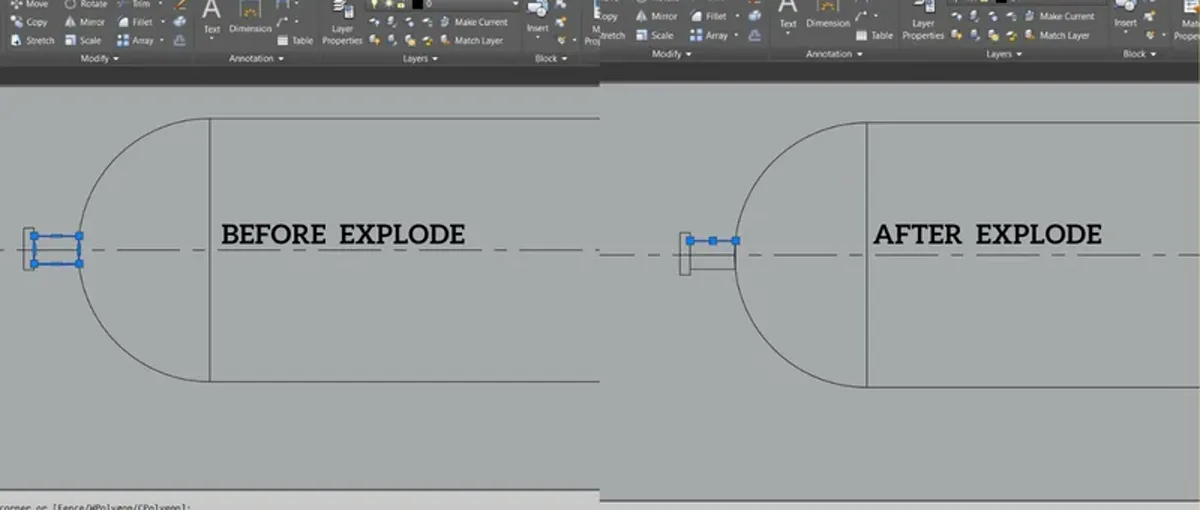

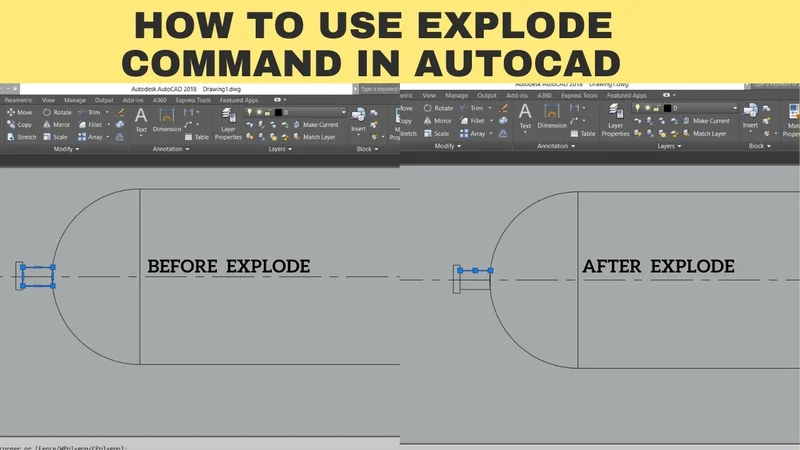

O resultado: o objeto único vira um conjunto de geometrias primitivas — linhas, arcos, círculos, textos — que podem ser editados individualmente.
O custo: a estrutura original some. Um bloco explodido não é mais um bloco. Uma polyline explodida não é mais uma polyline.
É uma operação irreversível por design — só o UNDO (Ctrl+Z) imediato volta atrás. Depois disso, você precisa recriar manualmente.
EXPLODE está para o BLOCK assim como a tesoura está para o origami: corta a estrutura dobrada de volta a pedaços planos. Os pedaços continuam ali — mas a forma original, não.
Atalho X, sintaxe e o que esperar

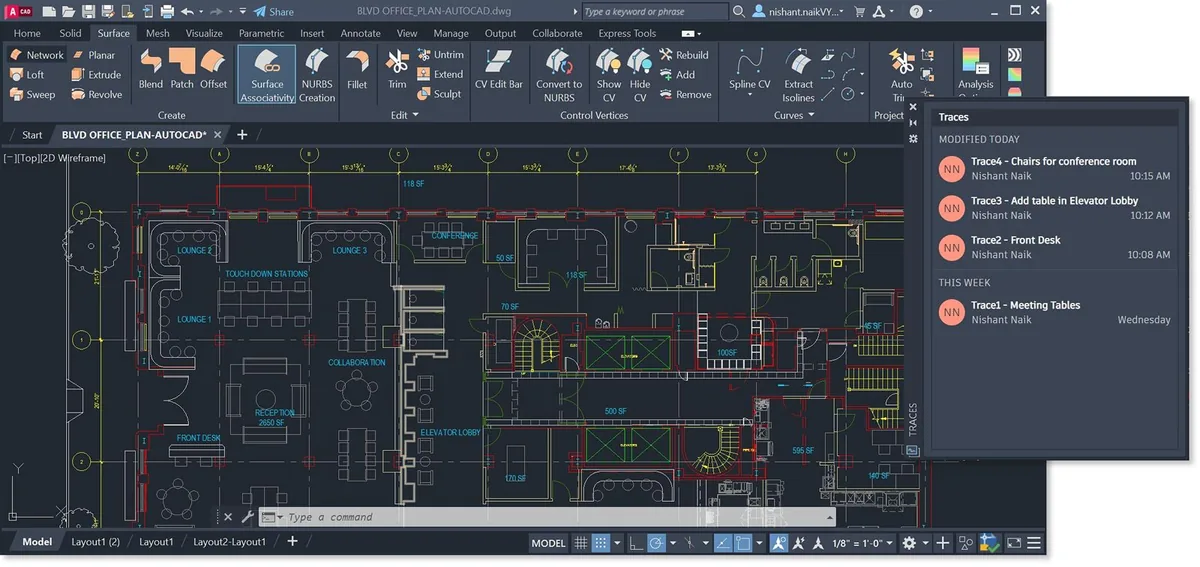

O alias do EXPLODE é X. Digite X, pressione Enter, selecione os objetos e pressione Enter de novo.
Você também pode clicar no ícone EXPLODE no painel Modify da ribbon (ícone com a bombinha estilizada).
O comando aceita seleção múltipla — pode explodir 50 blocos de uma vez. E aceita seleção por janela, cruzando ou Lasso.
EXPLODE
Select objects: (clique nos objetos) 1 found
Select objects: [Enter para confirmar]
Se o objeto não pode ser explodido — como um bloco com a opção Allow exploding desmarcada no momento da criação — o AutoCAD avisa: "1 could not be exploded".
Nesse caso, abra o bloco no Block Editor (BEDIT) e ative a opção, ou substitua-o por uma cópia editável.
Quando o EXPLODE salva: 4 situações reais
Apesar do mau uso frequente, o EXPLODE tem aplicações legítimas onde nenhum outro comando substitui.

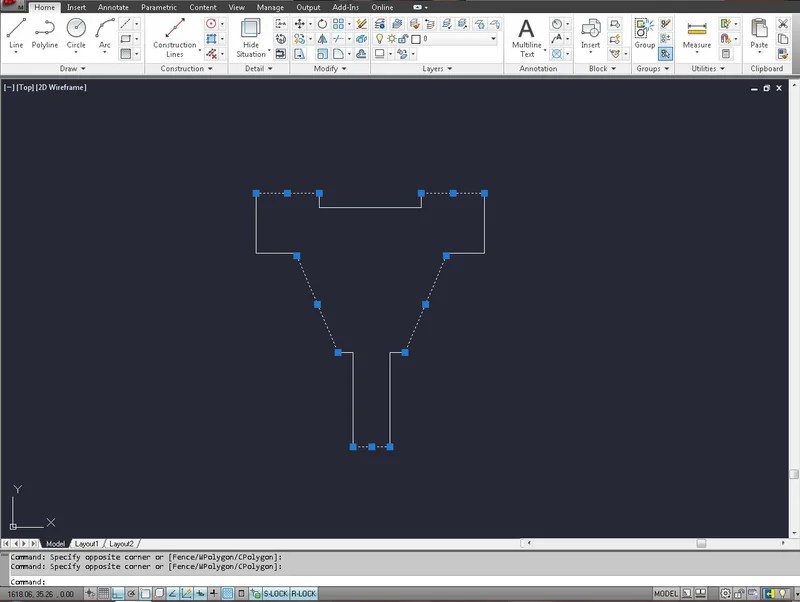

1. Polyline em linhas separadas. Você recebeu um lote desenhado como polyline única e precisa quebrar para apagar só um trecho da divisa. EXPLODE separa em linhas; você apaga o segmento desejado.
Sem o EXPLODE, qualquer apagamento removeria a polyline inteira. Com ele, você opera no nível de cada segmento e mantém o restante intacto.
2. Hachura para edição parcial. Hatch criado num contorno fechado, mas você quer remover só metade do preenchimento. Explode a hachura, apaga as linhas internas correspondentes, e o restante continua visível.
Cuidado: a hachura explodida perde a associatividade com o contorno. Se a parede mudar de posição depois, o padrão não acompanha mais.
3. Bloco importado errado. Bloco que veio de outro escritório com layer fixa interna que não combina com o seu padrão. Explodir e refazer com as camadas certas é mais rápido que renomear via Block Editor.
Especialmente útil quando você só vai usar aquele bloco uma vez no projeto — não compensa investir tempo em manter a estrutura de família.
4. Limpeza de arquivos legados. Desenhos antigos com blocos aninhados em três níveis que ninguém mais entende. EXPLODE em cascata (executar uma vez por nível) traz tudo à superfície para auditoria.
Depois da auditoria, você decide o que vale a pena reagrupar em blocos novos, com nomenclatura e camadas atualizadas ao padrão do escritório.
Quando o EXPLODE estraga o desenho
É aqui que a maioria dos iniciantes paga o preço. As três situações abaixo são reprovação automática em projeto profissional.
Antes de explodir qualquer bloco em projeto entregue, pergunte: "vou perder algo que outro membro da equipe precisa?" Se a resposta for sim, recue.
Perder a vinculação do bloco mestre. Esse é o erro do lead. Bloco da porta inserido 30 vezes; explodir uma faz aquela instância virar linha solta e perder o "DNA" das outras 29.
Se depois você precisar mudar o desenho da porta para todas, terá que mexer uma a uma na que foi explodida — ela não recebe a atualização do bloco mestre.
Perder a associatividade da cota. Dimensão (DIM) explodida vira linhas e texto soltos. O número não se ajusta mais quando você estica a peça com STRETCH.
Você acabou de transformar uma cota inteligente em decoração. Em entrega para prefeitura ou cliente, é falha grave.

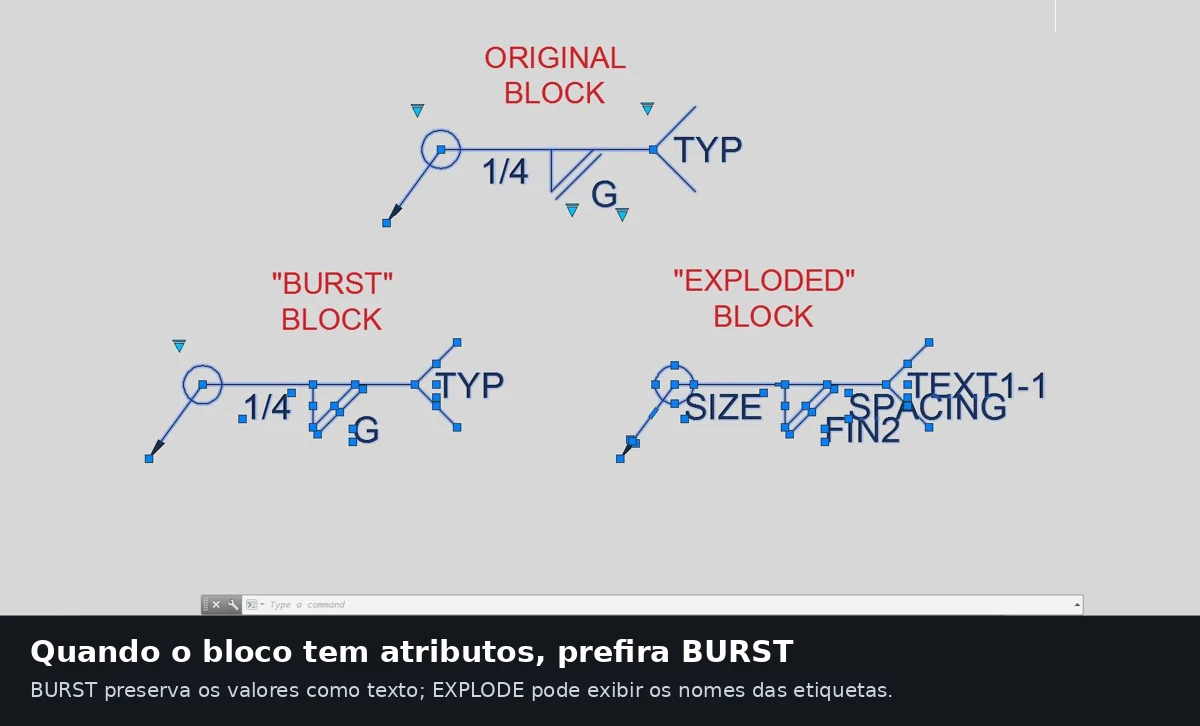

Perder os atributos do bloco. Bloco com TAGs (carimbo de prancha, número de ambiente, código de porta) perde o valor preenchido quando explodido.
O atributo é rebaixado à definição: o texto passa a mostrar o nome da TAG, não o conteúdo preenchido (o valor A-101 vira o rótulo AMBIENTE).
Para preservar atributos, existe o BURST. Mais abaixo nesta página.
REFEDIT vs EXPLODE: edite o bloco sem destruir
A diferença está em uma frase: REFEDIT muda a definição; EXPLODE quebra a instância.
REFEDIT (Reference Edit, alias REF no acad.pgp padrão) abre o bloco selecionado para edição no contexto do desenho. Você altera, fecha, e a mudança aplica em todas as 30 instâncias automaticamente.
É como editar um template de slide do PowerPoint — todas as cópias do template recebem o novo design.
Para uma porta com 30 instâncias, REFEDIT economiza 29 retrabalhos. EXPLODE multiplica retrabalho por 30.
Outra alternativa moderna: BEDIT (Block Editor). Em vez de editar no contexto do desenho, você abre o bloco numa janela separada, mexe à vontade, salva e fecha.
Nas versões atuais do AutoCAD, o caminho recomendado é a edição no Block Editor — basta dar duplo clique no bloco para abri-lo. O fluxo REFEDIT clássico continua disponível, mas ficou em segundo plano.
Quando usar cada um:
| Situação | Comando certo | Por quê |
|---|---|---|
| Editar 1 detalhe que deve refletir em todas as instâncias | REFEDIT | Mantém vinculação |
| Bloco grande, edição estrutural pesada | BEDIT | Ambiente isolado |
| Bloco recebido errado, só preciso de uma instância única | EXPLODE | Quebra vinculação intencionalmente |
| Bloco com atributos importantes a preservar | BURST | Mantém TAGs como texto |
| Bloco aninhado em múltiplos níveis | EXPLODE (repetido) | Desce um nível por execução |
Casos especiais: aninhado, xref e mtext
Três cenários onde o EXPLODE se comporta de modo diferente do esperado e merecem nota.
Blocos aninhados (nested blocks). Quando um bloco contém outros blocos dentro dele, um único EXPLODE só desce um nível. Para chegar até as primitivas, é preciso explodir, selecionar de novo e explodir mais uma vez.
Em escritórios que recebem famílias de bibliotecas externas, dois ou três níveis de aninhamento são comuns. Planeje a operação antes.
XREF (referências externas). O EXPLODE não funciona em XREF. O AutoCAD avisa que a referência precisa ser binded primeiro (comando XBIND ou XREF > Bind).
Após o bind, o XREF vira bloco interno e aí sim pode ser explodido — mas em geral isso só faz sentido em arquivos de entrega final.
MTEXT (texto multilinha). Explodir um MTEXT transforma-o em vários TEXT (linha única) — perdendo formatação rica (negrito por palavra, alturas mistas, alinhamentos diferenciados).
O próprio EXPLODE já é o caminho para virar TEXT editável: ele converte o MTEXT em entidades de texto simples de linha única.
Não confunda com o TXTEXP (Express Tools): apesar do nome, ele não extrai texto — vetoriza os caracteres, virando polylines (contornos). Use TXTEXP só para gerar geometria, nunca para texto editável.
Atalhos relacionados: BURST, JOIN, BEDIT e REFEDIT
O EXPLODE não vive sozinho. Sete comandos do mesmo cluster — seis nativos e o BURST, que vem com os Express Tools:
| Comando | Alias | Para que serve |
|---|---|---|
| EXPLODE | X | Desmonta blocos, polylines, hachuras e dimensões |
| BURST | — | Como EXPLODE, mas preserva atributos como texto — Express Tool (indisponível no AutoCAD LT) |
| JOIN | J | O inverso: une linhas colineares em uma única linha; segmentos contíguos coplanares que se tocam viram polyline |
| BEDIT | BE | Abre Block Editor para alterar o bloco mestre |
| REFEDIT | REF | Edita bloco no contexto, propaga em todas as instâncias |
| BLOCK | B | Cria um novo bloco a partir de geometria existente |
| XPLODE | — | Variante avançada: explode com controle de layer, cor, tipo e espessura de linha. Comando nativo do AutoCAD, presente nas versões atuais. |
BURST não tem alias curto — você digita o nome completo na linha de comando. Ele faz parte dos Express Tools (menu Express Tools > Blocks > Explode Attributes to Text).
Roda direto pelo prompt desde que os Express Tools estejam instalados — não precisa caçar no menu para chamá-lo.
Importante: por ser Express Tool, o BURST não existe no AutoCAD LT. No LT, para preservar atributos, converta o bloco antes de explodir ou recrie o texto manualmente.
Use BURST sempre que o bloco tenha atributos com texto significativo — códigos de ambiente, tags de prancha — que você precisa preservar como texto comum.
JOIN (J) é o anti-EXPLODE para linhas. Você explodiu uma polyline e depois quer juntar de volta? Selecione as linhas, J, Enter, Enter. Volta a ser polyline.
BEDIT (BE) abre o ambiente dedicado de edição de bloco. Modificou? Fecha o Block Editor, salva, todas as instâncias atualizam.
XPLODE é a versão controlada do EXPLODE. Pergunta antes de quebrar: em qual layer caem as entidades resultantes? Que cor? Útil quando o bloco original tinha layers internas inconsistentes.
É o comando preferido por escritórios que mantêm padrão rígido de camadas — você herda o bloco, explode com layer destino definida, e o desenho continua organizado.
Para quem trabalha com prancha de detalhamento, dominar a combinação EXPLODE + JOIN + BLOCK forma um ciclo de manutenção: você desmonta o que veio errado, edita, e remonta no padrão correto sem perder produtividade.
Leia também: Comandos do AutoCAD: lista completa com atalhos para arquitetura
Passo a passo: explodir um bloco com segurança
Roteiro testado para usar o EXPLODE sem quebrar o projeto.
- Salve antes: Ctrl+S no arquivo. Se algo der errado, você fecha sem salvar e recupera.
- Pergunte: REFEDIT resolveria? Se a edição precisa refletir em todas as instâncias, pare aqui e use REFEDIT ou BEDIT.
- Verifique atributos: o bloco tem TAGs visíveis (números, códigos)? Se sim, use BURST no lugar de EXPLODE.

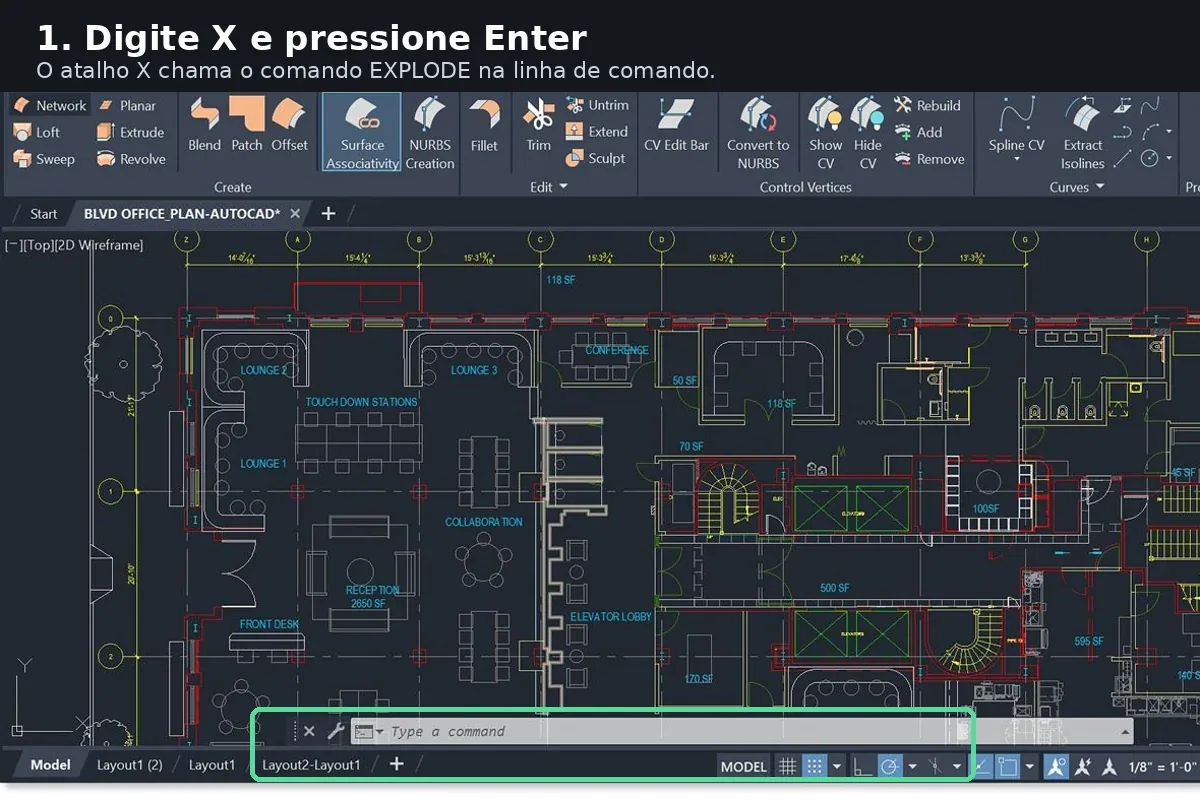

- Digite X e Enter: chame o comando EXPLODE pelo alias.

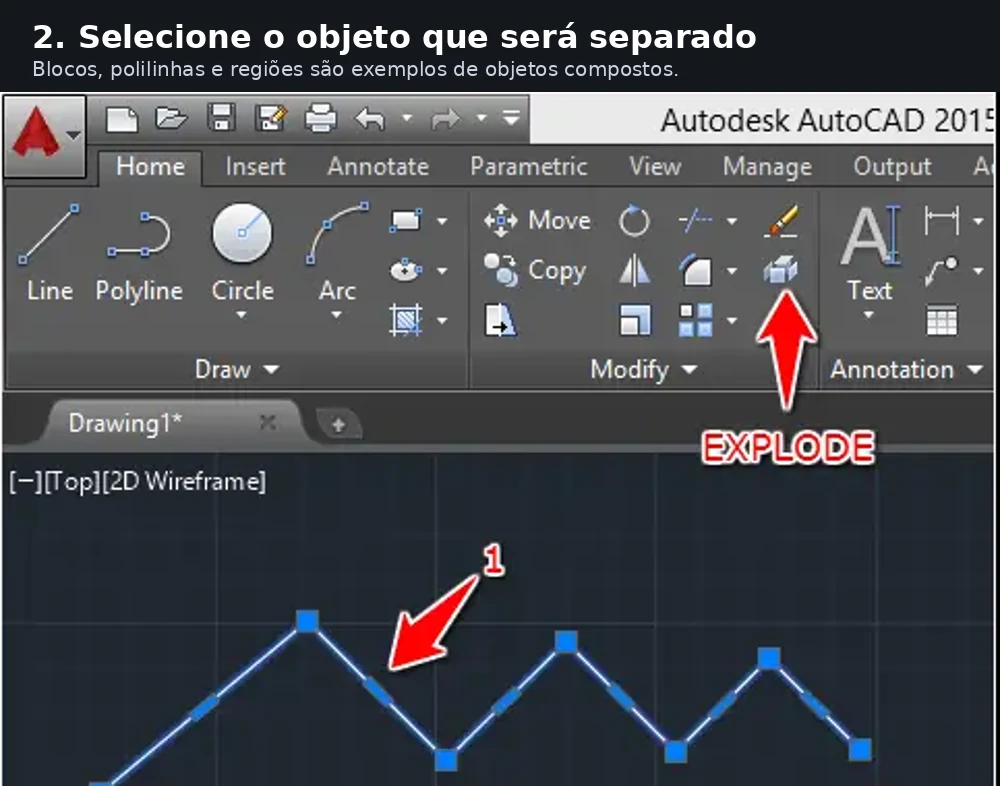

- Selecione só o necessário: não explode mais do que vai editar. Cada bloco explodido perde rastreabilidade.

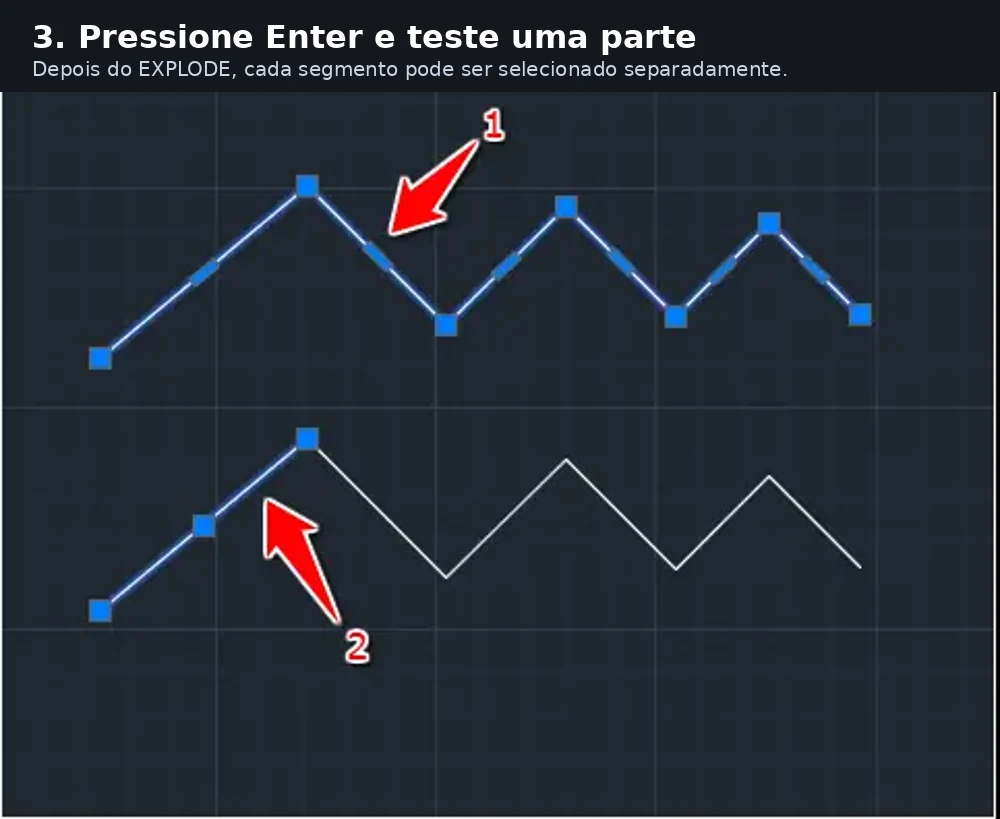

- Enter para confirmar: o AutoCAD reporta quantos objetos foram explodidos. Leia a mensagem.
- Edite imediatamente: faça a alteração que justificou o EXPLODE. Não deixe geometria solta para depois.
- Reagrupe se fizer sentido: use BLOCK (B) ou JOIN (J) para devolver organização ao desenho.
Um número torna a escolha concreta. Suponha 30 portas idênticas e que cada ajuste manual numa porta explodida leve 4 minutos. Pelo EXPLODE, refazer as 30 custa 120 minutos (2 horas).
Pelo REFEDIT, você edita a definição uma vez — cerca de 4 minutos — e as 30 atualizam juntas. Mesmo resultado, com 116 minutos a menos de retrabalho a cada rodada de revisão do projeto.
Regra de bolso: se você está prestes a explodir mais de três blocos seguidos, há grande chance de o REFEDIT ser o caminho mais rápido. Pare e reavalie.

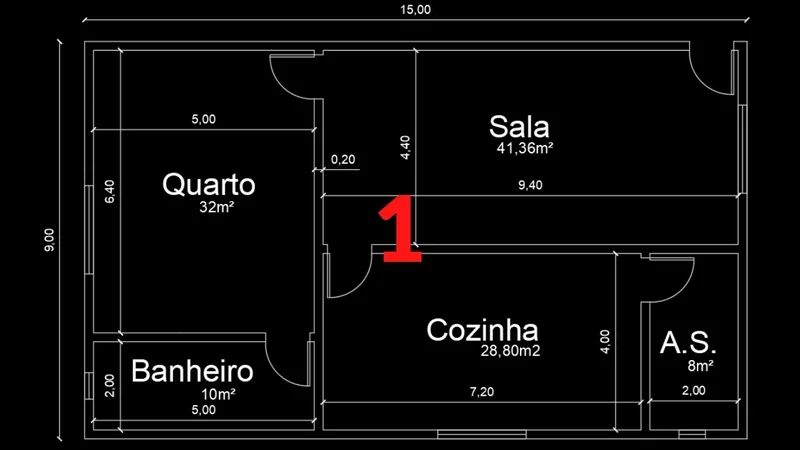

Leia também: Como fazer planta baixa no AutoCAD: passo a passo
Leia também: Como sair da viewport no AutoCAD
Conclusão: EXPLODE é cirurgia, não martelo
O EXPLODE resolve problemas reais — mas o tipo errado de problema. Iniciantes recorrem a ele para editar; profissionais recorrem ao REFEDIT.
Use EXPLODE quando a vinculação é o que você quer perder. Use REFEDIT, BEDIT ou BURST sempre que ela é o que você quer manter.
Próximo passo: se você quer construir o fluxo profissional completo no AutoCAD — incluindo blocos, REFEDIT e organização de camadas — os cursos da Mobflix têm trilhas específicas para arquitetura.
Do desenho técnico ao detalhamento construtivo, com projetos reais como exercício.
Perguntas Frequentes
Para que serve o comando EXPLODE no AutoCAD?
Serve para desmontar objetos compostos — blocos, polylines, hatches, dimensões, grupos — em entidades individuais (linhas, arcos, textos).
Permite editar partes que antes estavam travadas dentro do objeto agrupado.
Qual é o atalho do comando EXPLODE?
O alias é X. Digite X, pressione Enter, selecione os objetos a explodir e pressione Enter de novo.
O comando completo é EXPLODE. Ambos funcionam na linha de comando.
Como desfazer um EXPLODE no AutoCAD?
Use UNDO (Ctrl+Z) imediatamente após o EXPLODE. Se já fez muitas ações depois, use JOIN (J) para reagrupar linhas em polyline.
Para recriar o bloco, use BLOCK (B) selecionando as entidades soltas e nomeando o novo bloco.
Qual a diferença entre EXPLODE e BURST?
EXPLODE desmonta o bloco mas descarta os atributos (texto associado às variáveis do bloco).
BURST faz a mesma coisa mas preserva os atributos, convertendo-os em texto comum. Use BURST quando o bloco tem TAGs importantes.
É melhor explodir um bloco ou editar com REFEDIT?
Quase sempre REFEDIT é melhor. Ele edita o bloco no lugar e a mudança propaga para todas as instâncias.
EXPLODE quebra a vinculação — se tiver 30 portas iguais e explodir uma, as outras 29 continuam com o desenho velho.
